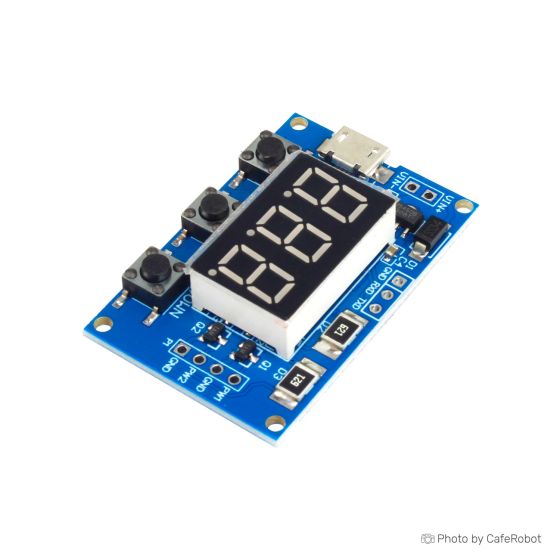

ماژول سیگنال ژنراتور PWM دو کاناله با قابلیت تولید پالس مربعی قابل تنظیم - درایور استپر موتور

[MTR-09-018]
4 نفر از خریداران، این کالا را پیشنهاد کرده اند
قیمت های پلکانی:
  • +25 5 % ‎65,890 تومان
  • +100 7 % ‎64,240 تومان
  • +300 10 % ‎62,590 تومان
  • +500 12 % ‎60,940 تومان
  • +1000 14 % ‎59,280 تومان
گارانتی اصالت و سلامت فیزیکی کالا جزئیات
موجودی: 102 عدد
کد انبار
MTR-09-018
ارسال با پست پیشتاز اگر تا دیگر خرید کنید. رایگان برای ۱+ میلیون تومان
با پیک فوری اگر تا دیگر خرید کنید. ویژه تهران
سایر روش ها
‎69,200 تومان

ماژول سیگنال ژنراتور PWM دو کاناله دارای قابلیت تولید پالس مربعی قابل تنظیم می‌باشد که با استفاده از دو کانال PWM مستقل، به طور همزمان می توان مقدار Duty Cycle و فرکانس را تنظیم کرد. همچنین این ماژول دارای ارتباطات سریال بوده و آن را می توان به پورت سریال متصل نمود. این ماژول دارای دقت بسیار بالا و دامنه فرکانس بسیار گسترده‌ای می‌باشد. از ماژول سیگنال ژنراتور می‌توان برای تولید پالس‌های قابل تنظیم و کنترل مدارهای مرتبط استفاده کرد.

مشخصات فنی ماژول سیگنال ژنراتور PWM دو کاناله :

  • ولتاژ کاری: 5 الی 30 ولت
  • پشتیبانی از ولتاژ 5 ولت میکرو USB
  • رنج فرکانس تولیدی: 1 هرتز الی 150 کیلو هرتز
  • دقت فرکانس تولیدی: 2 درصد
  • اندازه: 41x28 میلی متر
  • ضخامت: 1.6 میلی متر
  • وزن: 10 گرم
  • کنترل جریان: ندارد
Write Your Own Review
تنها کاربرانی که ثبت نام کرده اند می توانند دیدگاه خود را بنویسند. لطفا وارد شوید یا یک حساب کاربری ایجاد کنید
پرسش و پاسخ
سلام ، با این ماژول میشه سروو موتور mg995 رو هم راه اندازی کرد؟

با سلام. این ماژول در حد چند میکرو آمپر تا چند میلی آمپر خروجی می دهد. برای درایو موتورهای استپر و سروو، حتما باید ماژول درایور متناسب با آنها را تهیه کنید. می توانید از خروجی این ماژول، برای ارسال دستورات کنترلی به ماژولهای درایور موتور استفاده کنید

سلام،کی موجود میشه دوباره؟ورژن v2.0

با سلام لطفا جهت موجودی محصول مورد نظر به شماره تلگرام داخل سایت ،بخش بازرگانی اطلاع بدید.

کانال ها مجزا هستن ؟ یعنی هر کدوم رو جداگانه میشه تنظیم کرد یا با همن؟

با سلام
بله دو کانال مستقل می‌باشند.

قبلا چند تا خریده بودم راحت با اردوینو با پورت سریال وصل میشد, این سری, سریال وصل نمیشه, آردوینو دیتا می فرسته ولی عددهای روی نمایشگر به هم می ریزه و درست کار نمی کنه و پالس هم تولید نمیکنه؟. در مد دستی کار میکنه ولی با سریال نه. از چی میتو نه باشه؟

با سلام بنده تا کنون با مد سریال آن کار نکرده ام و آن را به صورت دستی راه‌اندازی کرده ام. اما اگر از خرابی محصول اطمینان دارید میتوانید آن را مرجوع کنید تا بررسی گردد.

سلام ایا میشه از این ماژول سیگنال 24 ولت مربعی گرفت؟

با سلام بله بسته به ولتاژ ورودی می‌توانید پالسی با ولتاژ مدنظر در خروجی داشته باشید. فقط دقت کنید که این پالس صرفا یک پالس ولتاژ بوده و شما نمیتوانید از آن جریان بکشید و بار روی آن بیندازید.

با سلام نمایشگر روی برد، فرکانس رو نشون میده یا چیز دیگه ای رو ؟ ممنون

با سلام توسط این نمایشگر می‌توانید دامنه و فرکانس کانال های ماژول را تنظیم کنید.

سلام .من این ماژول رو دیروز دریافت کردم. ولی اصلا کار نمیکنه و با شارژر گوشی کار نمیکنه. من امروز با تلفنهای سایت تماس گرفتم. وای هیچ کس جواب نداد.

با سلام بنده یک مورد را با شارژر گوشی امتحان کردم و روشن شد. برای برقراری ارتباط می‌توانید هم اکنون به تلگرام بخش فنی با شماره 09018271829 پیام دهید.

میشه نحوه راه اندازی استپر موتور با این ماژول رو بفرمایید من ضروری لازممه و به محض اینکه آموزش قرار داده بشه دوتا میخرم ازش

با سلام آموزش مدنظر شما فعلا نوشته نشده است. میتوانید از درایور های موجود در سایت برای کنترل استپر موتور استفاده کنید.

سلام آیا با این ماژول می توان دو تا ترانزیستور رو روشن خاموش کرد برای تولید موج مربعی برای ساخت اینورتر

با سلام معمولا از آی سی 555 برای این کار استفاده می‌کنند. ولی استفاده از این ماژول هم برای کاربردهای محدود مانعی ندارد.

سلام، نقش اتصال استپ موتور رو به این برد میخوام ممنون

با سلام با توجه به تولید پالس های مربعی توسط این ماژول می‌توانید یک استپر موتور را توسط آن کنترل کنید.

سلام،دیتاشیت این ماژول از کجا میشه گیر اورد

با سلام
https://www.electroschematics.com/dual-channel-pwm-module/
