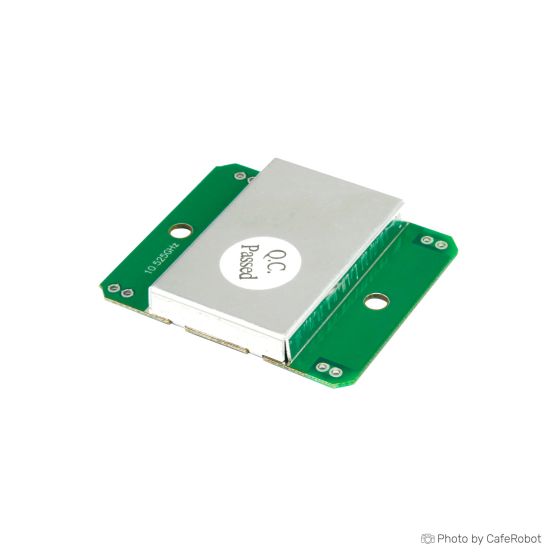

ماژول رادار دوپلر مایکروویو HB100
[SEN-24-003]
1 نفر از خریداران، این کالا را پیشنهاد کرده اند
قیمت های پلکانی:
- +25 5 % 120,500 تومان
- +50 7 % 117,600 تومان
- +100 9 % 114,600 تومان
- +300 12 % 111,600 تومان
- +500 14 % 108,600 تومان
گارانتی اصالت و سلامت فیزیکی کالا
جزئیات
موجودی:
کد انبار
SEN-24-003
سایر روش ها
126,500 تومان
محصولات مرتبط
ماژول سنسور تشخیص حرکت D203S PIR
107,300 تومان
لنز فرسنل PIR سفید 34mm کد 3-8605
4,000 تومان
ماژول رادار دوپلر مایکروویو HB100 به همراه مدار راه انداز
413,900 تومان
ماژول سنسور تشخیص حرکت مایکروویو HLK-LD2410B
221,200 تومان
ماژول سنسور تشخیص حرکات انگشت PAJ7620U2
366,200 تومان
حسگر حرکتی میکرو ویو HB100 یک ماژول فرستنده-گیرنده دوپلر X-Band Bi-Static می باشد. در این حسگر، یک نوسان ساز تشدید کننده عایق(DRO) تعبیه شده است ، شامل یک جفت آنتن Microstrip patch می باشد ،عملکرد این ماژول به جهت استفاده در سیستم های تشخیص حرکت مناسب است ساده می باشد بدین ترتیب که ابتدا امواج میکروویو را ارسال نموده و سپس تفاوت بین فرکانس موج فرستاده شده را با فرکانس موج دریافت شده را اندازه گیری می کند. این اختلاف فرکانس، با سرعت حرکت جسمی که تشخیص داده است، نسبت مستقیم دارد.
از این ماژول می توانید جهت ساخت سیستم های هشدار، آشکارسازهای حرکت، کنترل روشنایی، اندازه گیری سرعت خودرو و درب های اتوماتیک، استفاده نمایید.
ویژگی های ماژول رادار دوپلر میکروویو HB100 - تشخیص حرکت و سرعت :
- مصرف پایین جریان (به طور عادی 30 میلی آمپر)
- محدوده تشخیص طولانی (20 متر)
- ولتاژ : بین 4.75 ولت و 5.25 ولت
- فرکانسX-Band ماژول : 10.525 گیگاهرتز
- حداقل توان خروجی: 13dbm EIRP
- توجه: برای لحیم کاری از یک هویه با ولتاژ کم استفاده کنید و آن را به زمین متصل کنید. این دستگاه و به ویژه خروجی IF آن، به ESD حساس است و ممکن است طی عمل لحیم کاری آسیب بیبند، برای دقت بیشتر می توانید وضعیت را با استفاده از یک مولتی متر در حالت دیود بررسی کنید.
