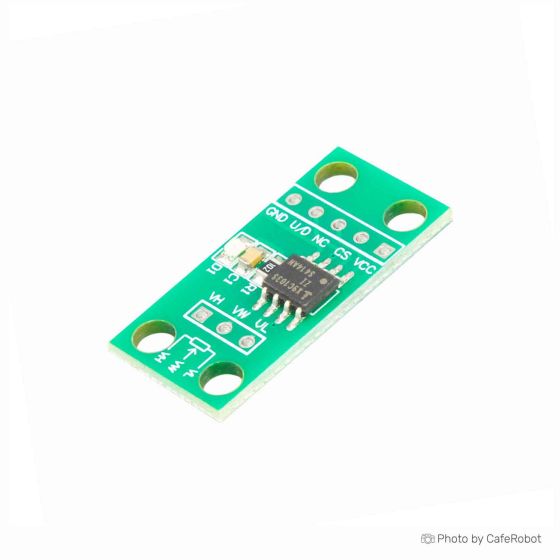

ماژول پتانسیومتر دیجیتال 10 کیلو اهمی X9C103S
پتانسیومتر یک متغیر قابل تنظیم برای تقسیم ولتاژ است. پتانسومترها معمولا برای کنترل دستگاه‌های الکتریکی مانند کنترل صدا در تجهیزات صوتی استفاده می‌شوند. از پتانسیومترها برای تنظیم سطح سیگنال آنالوگ (مانند کنترل صدا در تجهیزات صوتی)، به عنوان کنترل ورودی مدارهای الکترونیکی استفاده می‌شود.
پتانسیومترها به طور کلی به دو دسته مکانیکی و دیجیتالی تقسیم می‌شوند. این ماژول یک پتانسیومتر دیجیتال است که از تراشه X9C103S استفاده نموده و در سایز کوچک در بازار برق و الکترونیک عرضه شده است. این پتانسیومتر برخلاف نوع مکانیکی آن که به طور دستی قابل تنظیم می‌باشد، از طریق میکروکنترلر قابلیت تنظیم دارد.
استفاده از این ماژول بسیار مشابه مدل مکانیکی می‌باشد. پس برای استفاده از آن، می‌توانید آن را در مدار ببندید و با ارتباط 3-سیمه آن را كنترل كنيد. یکی از مزایای این ماژول این است که مي‌توان آن را متناسب با كد برنامه نويسي بصورت خطي يا لگاريتمي و يا هر رفتار متناسب با كاربرد تعريف نمود.
در این ماژول یک ارتباط سریال 3-سیمه به ترتیب زیر برقرار می شود:
پایه CS برای فرمان به کار برده شده و اگر 0 باشد یعنی آماده دریافت می‌باشد و پس از 1 شدن آن، درجه پتانسیومتر ذخیره می‌شود. البته باید به جدول زمانی در دیتاشیت دقت کنید.
پایه UD جهت حرکت سر وسط را مشخص می‌کند دقیقا مثل یک پتانسیومتر 3 پایه، یا بالا رونده است و یا پایین رونده یعنی همان چپ و راست در ولوم های گرد.
پایه INC برای دریافت پالس، برای تغییر مقاومت الکترونیکی استفاده می‌شود.
مشخصات فنی پتانسیومتر دیجیتال 10 کیلو اهمی X9C103S
- مقاومت: 10 کیلواهم
- تراشه: X9C103S
- ولتاژ کاری: 5 ولت DC
- ولتاژ پورت: 5- تا 5 ولت
- رابط: CS ،U/D ،INC
- مد مقاومت: خطی
- جریان کاری: 3 میلی آمپر
- دمای کاری: 40- تا 85 درجه سانتی گراد
