آموزش راه اندازی ماژول گیرنده بی سیم RXB61 با آردوینو

فهرست مطالب

ویژگی های ماژول گیرنده RXB61

در بسیاری از مواقع نیاز است که تجهیزات الکترونیکی به صورت بی سیم به یکدیگر متصل شوند. در این مواقع از تجهیزات Radio Frequency یا به اختصار RF استفاده می شود. RF ها شامل تمامی امواج رادیویی هستند که با توجه به فرکانس و دامنه می‌توانند فاصله‌های مختلفی را طی کنند و به گیرنده برسند.

ماژول گیرنده RXB61 در دو نوع مختلف 433MHz و 315MHz تولید می‌شود.

نکته

تمامی ماژول‌هایی که از باند فرکانسی 315/433 مگاهرتز استفاده می‌کنند می‌توانند با یکدیگر صحبت کنند و هیچ گونه امنیت اطلاعاتی در این نوع ارتباط وجود ندارد. در صورتی که نیاز به امنیت باشد، باید در فرستنده و گیرنده از کد گذاری (قفل گذاری) استفاده شود.

توجه

این ماژول فقط دریافت‌کننده اطلاعات می‌باشد و نمی‌تواند اطلاعات را ارسال کند. پس در سمت فرستنده از یکی انواع فرستنده‌های رادیویی با توجه فرکانس گیرنده استفاده می‌کنیم.

معرفی پایه ها (Pinout) ماژول گیرنده RXB61

ماژول RXB61 دارای 5 پایه به شرح زیر است:

  • VIN: تغذیه ماژول
  • GND: زمین
  • Data: خط داده ارسالی یا دریافتی
  • ANT: آنتن (اتصال به صورت اختیاری می باشد)
  • SHUT: پایه خاموش کردن ماژول

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

آردوینو UNO R3 × 1
ماژول گیرنده RXB61 فرکانس 433MHz × 1
ماژول گیرنده RXB61 فرکانس 315MHz × 1
سیم جامپر نری به مادگی × 1

نرم افزارهای موردنیاز

آردوینو IDE

راه اندازی ماژول گیرنده RXB61 با آردوینو

گام اول: سیم بندی

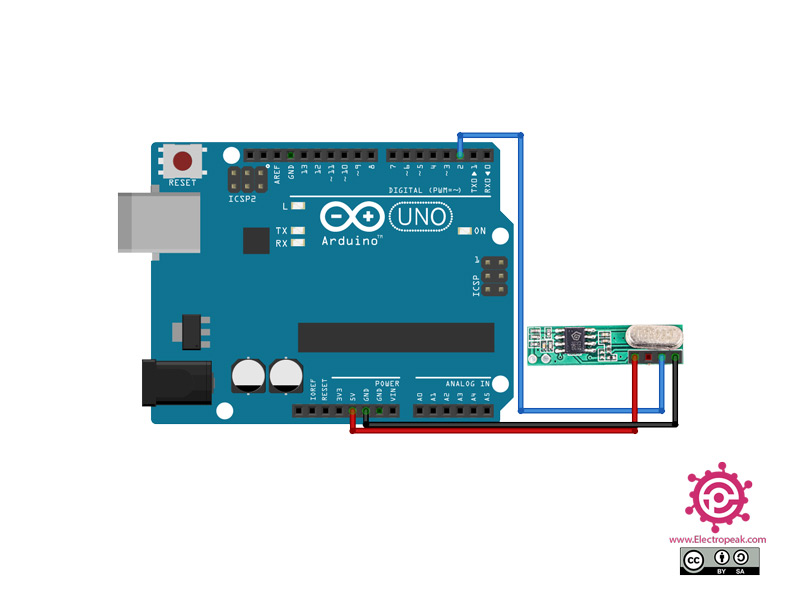

مطابق مدار زیر، ماژول را به آردوینو وصل کنید.

گام دوم: نصب کتابخانه

کتابخانه زیر را بر آردوینوی خود نصب کنید.

https://github.com/sui77/rc-switch

توجه

اگر نیاز به راهنمایی بیشتر برای نصب کتابخانه بر روی آردوینو دارید، می توانید به آموزش نصب کتابخانه بر آردوینو مراجعه کنید.

گام سوم: کد

کد زیر را بر روی آردوینو خود آپلود کنید.

/*
  Simple example for receiving

  https://github.com/sui77/rc-switch/
*/

#include <RCSwitch.h>

RCSwitch mySwitch = RCSwitch();

void setup() {
  Serial.begin(9600);
  mySwitch.enableReceive(0);  // Receiver on interrupt 0 => that is pin #2
}

void loop() {
  if (mySwitch.available()) {

    int value = mySwitch.getReceivedValue();

    if (value == 0) {
      Serial.print("Unknown encoding");
    } else {
      Serial.print("Received ");
      Serial.print( mySwitch.getReceivedValue() );
      Serial.print(" / ");
      Serial.print( mySwitch.getReceivedBitlength() );
      Serial.print("bit ");
      Serial.print("Protocol: ");
      Serial.println( mySwitch.getReceivedProtocol() );
    }

    mySwitch.resetAvailable();
  }
}

این کد جهت تست ارتباط مابین گیرنده و فرستنده رادیویی می‌باشد.

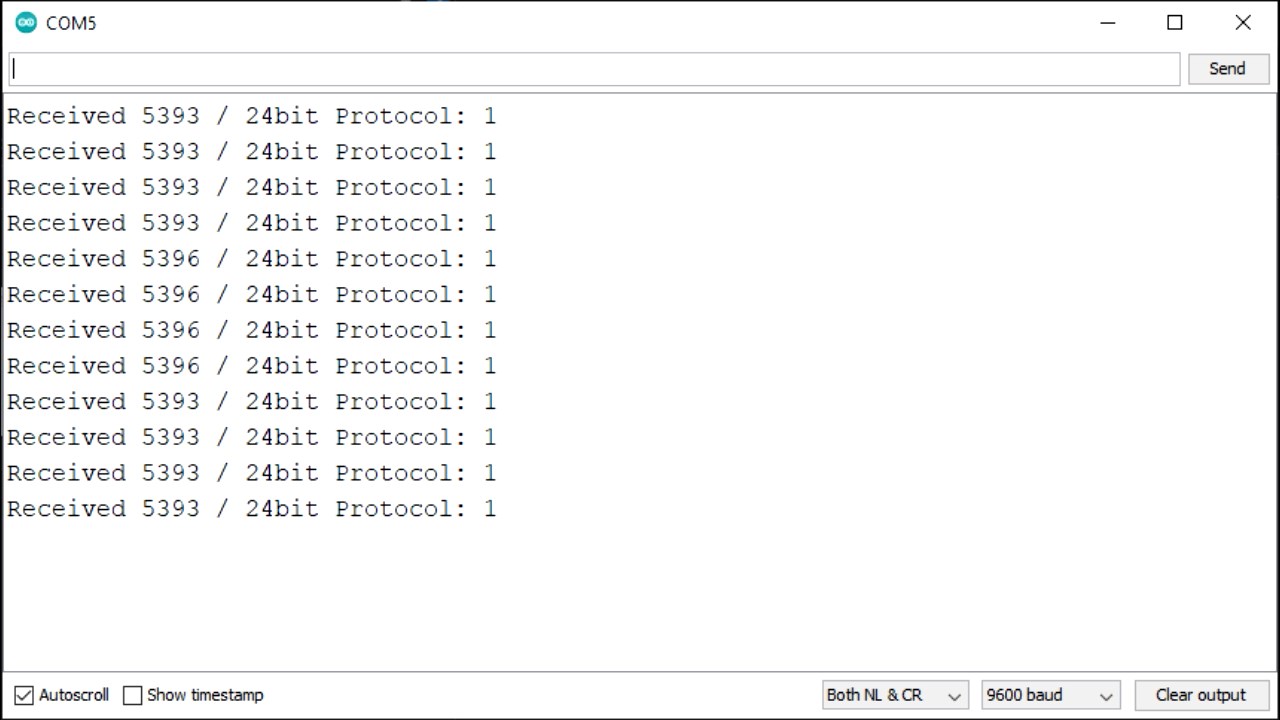

در سریال مانیتور گیرنده اطلاعات ارسالی را مشاهده می‌کنید.
