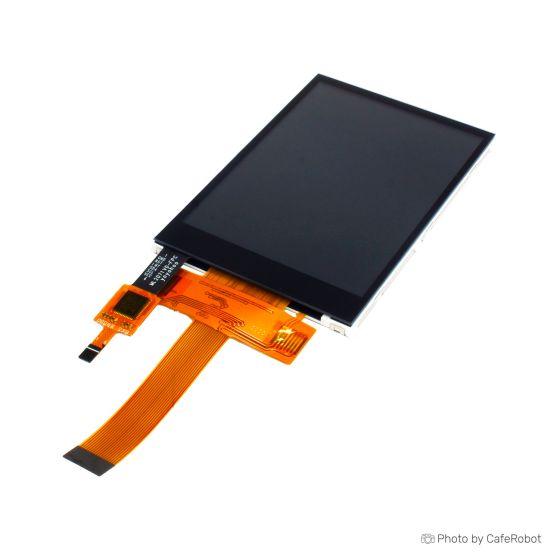

نمایشگر TFT لمسی تمام رنگ 3.2 اینچ دارای ارتباط SPI و چیپ درایور ili9341 با کابل فلت 18 پین Plug In
توجه : حتما قبل از خرید این موارد را مطالعه بفرمایید:
این نمایشگر ها بدون برد راه انداز میباشند و از این رو نیاز به چاپ برد PCB توسط شما می باشد.
اگر در عنوان محصول کلمه Plug In وجود داشت یعنی کانکتوری که بر روی PCB باید قرار بدهید FPC می باشد در غیر این صورت کانکتور از نوع هویه شدنی می باشد.
درایور نوشته شده در توضیحات یک قطعه خارجی نمی باشد. این درایور قطعه ای می باشد که در لایه های نمایشگر می باشد و چیزی نمی باشد که بتوانید ببینید.
ترتیب پایه های مورد استفاده در عکس های محصول آمده است
قبل از استفاده حتما دیتاشیت های درایور نمایشگر را مطالعه بفرمایید.
این نمایشگر ها براساس تولیدات دارای پروتکل SPI , I2C , پارالل می باشند که در توضیحات محصول دقیقا ذکر شده است چه مدلی را ساپورت میکند از این رو سیمکشی خود را به درستی انجام بدهید.
اگر از این نوع نمایشگر ها اطلاع ندارید نسخه دارای برد راه انداز را تهیه بنمایید.
درایور مورد نیاز برای راه اندازی در برد های ESP,STM,Raspberry Pi Pico در نمایشگر های TFT_eSPI TFT و برای نمایشگر های U8g2 OLED می باشد
درایور مورد نیاز برای راه اندازی در برد های Arduino در نمایشگر های LCDWIKI_KBV TFT و برای نمایشگر های U8g2 OLED می باشد
مشخصات فنی نمایشگر TFT لمسی تمام رنگ 3.2 اینچ با ارتباط SPI و چیپ درایور ILI9341
- نوع: TFT & IPS LCD
- اندازه صفحه نمایش: 3.2 اینچ
- رزولوشن: 240 × 320 پیکسل RGB
- چیپ کنترلر: ILI9341
- رنگ نمایشگر: تمام رنگ
- ابعاد صفحه نمایش: 48.60 × 64.80 میلیمتر
- ابعاد فیزیکی: 54 × 77.40 × 3.47 میلیمتر
- نوع رابط: 4 سیم SPI
- تعداد پین: 18 پین
- فاصله پایه پین: 0.5 میلیمتر
- دمای کاری: -20 تا 70 درجه سانتیگراد
- ولتاژ کاری: 2.8 تا 3.3 ولت
- جریان کاری: 90 میلیآمپر
- توان مصرفی: 0.32 وات
- نور پسزمینه: 6 LED
- قابلیت لمسی: دارد
Specifications of 3.2 Inch Full-Color Capacitive Touch TFT Display with SPI Interface and ILI9341 Driver
- Type: TFT & IPS LCD
- Screen Size: 3.2 inch
- Resolution: 240 × 320 RGB pixels
- Control Chip: ILI9341
- Display Color: Full-color
- Display Dimensions: 48.60 × 64.80 mm
- Physical Size: 54 × 77.40 × 3.47 mm
- Interface Type: 4-wire SPI
- Number of Pins: 18 pins
- Pin Pitch: 0.5 mm
- Operating Temperature: -20 to 70 °C
- Working Voltage: 2.8 to 3.3 V
- Working Current: 90 mA
- Power Consumption: 0.32 W
- Backlight Type: 6 LEDs
- Touch Capability: Yes
