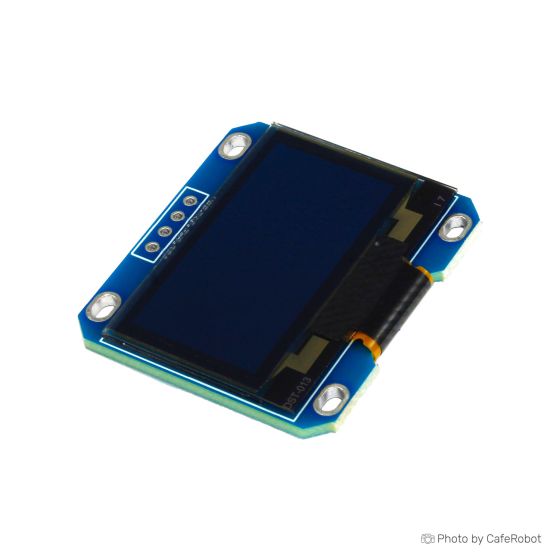

ماژول نمایشگر OLED تک رنگ 1.3 اینچ دارای ارتباط I2C

توجه : حتما قبل از خرید این موارد را مطالعه بفرمایید:

این نمایشگر ها دارای برد راه انداز می باشند و از این رو نیازی به چاپ PCB نمی باشد.

در عنوان نمایشگر پروتکل ارتباطی یا مخصوص چه میکروکنترلری می باشد مشخص شده است.

درایور نوشته شده در توضیحات یک قطعه خارجی نمی باشد. این درایور قطعه ای می باشد که در لایه های نمایشگر می باشد و چیزی نمی باشد که بتوانید ببینید.

قبل از استفاده حتما دیتاشیت های درایور نمایشگر را مطالعه بفرمایید.

درایور مورد نیاز برای راه اندازی در برد های ESP,STM,Raspberry Pi Pico در نمایشگر های TFT_eSPI TFT و برای نمایشگر های U8g2 OLED می باشد

درایور مورد نیاز برای راه اندازی در برد های Arduino در نمایشگر های LCDWIKI_KBV TFT و برای نمایشگر های U8g2 OLED می باشد

اگر نمایشگر دارای تاچ می باشد. بر اساس نوع تاچ باید کتابخانه مخصوص خودش را بر روی میکرو نصب بنمایید.

تاچ های مقاومتی 4 پایه نیاز دارند (2 عدد دیجیتال و 2 عدد آنالوگ) ، تاچ های خازنی I2C می باشند.

اگر آموزش مربوطه برای نمایشگر وجود داشته باشد حتما آن را مطالعه بفرمایید

نمایشگرهای OLED با کنتراست و رزولوشن بالا، قابلیت خوانایی فوق‌العاده‌ای برای کاربر فراهم می‌کنند. این نوع نمایشگرها نیازی به نور پس‌زمینه ندارند، زیرا پیکسل‌ها به‌طور خودکار نور ایجاد می‌کنند و در مقایسه با LCDهای کریستال مایع، باریک‌تر، شفاف‌تر و شکیل‌تر هستند. نمایشگر OLED تک رنگ 1.3 اینچی با رزولوشن 128x64 پیکسل و چیپ درایور SH1106، امکان ارتباط SPI را فراهم می‌آورد که باعث سهولت در اتصال و استفاده در پروژه‌های الکترونیکی می‌شود.

مشخصات فنی ماژول نمایشگر OLED تک رنگ 1.3 اینچ دارای ارتباط I2C

• ابعاد: 1.3 اینچ
• رزولوشن: 128x64 پیکسل
• رابط: I2C
• تراشه درایور: SH1106
• رنگ نور: سفید
• تغذیه: 3.3V / 5.0V
• تعداد پایه‌ها: 4 (GND، VCC، SCL، SDA)
• دمای کاری: 40- تا 85+ درجه سانتی‌گراد
• ابعاد ماژول: 35.4x33.5 میلی‌متر

ویژگی‌های ماژول نمایشگر OLED تک رنگ 1.3 اینچ دارای ارتباط I2C

• صفحه نمایش OLED واضح: نمایشگر OLED سفید رنگ با وضوح و کنتراست بالا تصاویر شفاف و خوانایی ارائه می‌دهد.
• طراحی فشرده: با ابعاد کوچک، مناسب برای پروژه‌هایی با فضای محدود.
• رابط I2C: استفاده از پروتکل ارتباطی I2C برای یکپارچه‌سازی آسان با میکروکنترلرها.
• محدوده دمایی وسیع: عملکرد قابل اطمینان در شرایط دمایی مختلف.
• پشتیبانی از ولتاژ متنوع: امکان تغذیه با ولتاژ 3.3V تا 5.0V برای گزینه‌های انعطاف‌پذیر در تامین توان.

The 1.3-inch 128x64 I2C OLED Display Module is a compact and versatile display module designed for various electronics projects. With a white OLED screen, it provides clear and crisp visual output. Featuring a 4-pin configuration for easy integration, this module simplifies display connectivity. It operates effectively in a wide temperature range, making it suitable for diverse applications. Whether you're working on a DIY electronics project or a commercial application, this OLED display module offers a practical and reliable solution.

Specificatoins of 1.3inch 128x64 I2C OLED Display Module - One Color:

• Display Type: OLED (Organic Light-Emitting Diode).
• Screen Size: 1.3 inches.
• Driver IC: SH1106.
• Voltage Range: 3.3V - 5.0V.
• Resolution: 128x64 pixels.
• Display Color: White.
• Pin Number: 4 Pins for GND (power supply negative), VCC (power positive), SCL (clock line), and SDA (data cable).
• Working Temperature: -40℃ to 85℃.
• Dimension: 35.4mm x 33.5mm.
•

Features of 1.3inch 128x64 I2C OLED Display Module - One Color:

• Crisp OLED Display: The white OLED display provides clear and high-contrast visuals.
• Compact Design: With a small form factor, it's suitable for projects with limited space.
• I2C Interface: Utilizes the I2C communication protocol for easy integration with microcontrollers.
• Wide Temperature Range: Functions reliably in extreme temperature conditions.
• Versatile Power Supply: Supports a voltage range of 3.3V to 5.0V for flexible power options.
• Usage Tip:
• Ensure proper I2C communication setup when connecting this module to a microcontroller.
• Caution:
• Take care not to exceed the specified voltage range to prevent damage to the module.
