ماژول نمایشگر OLED تک رنگ 2.42 اینچ دارای ارتباط SPI / I2C
توجه : حتما قبل از خرید این موارد را مطالعه بفرمایید:
این نمایشگر ها دارای برد راه انداز می باشند و از این رو نیازی به چاپ PCB نمی باشد.
در عنوان نمایشگر پروتکل ارتباطی یا مخصوص چه میکروکنترلری می باشد مشخص شده است.
درایور نوشته شده در توضیحات یک قطعه خارجی نمی باشد. این درایور قطعه ای می باشد که در لایه های نمایشگر می باشد و چیزی نمی باشد که بتوانید ببینید.
قبل از استفاده حتما دیتاشیت های درایور نمایشگر را مطالعه بفرمایید.
درایور مورد نیاز برای راه اندازی در برد های ESP,STM,Raspberry Pi Pico در نمایشگر های TFT_eSPI TFT و برای نمایشگر های U8g2 OLED می باشد
درایور مورد نیاز برای راه اندازی در برد های Arduino در نمایشگر های LCDWIKI_KBV TFT و برای نمایشگر های U8g2 OLED می باشد
اگر نمایشگر دارای تاچ می باشد. بر اساس نوع تاچ باید کتابخانه مخصوص خودش را بر روی میکرو نصب بنمایید.
تاچ های مقاومتی 4 پایه نیاز دارند (2 عدد دیجیتال و 2 عدد آنالوگ) ، تاچ های خازنی I2C می باشند.
اگر آموزش مربوطه برای نمایشگر وجود داشته باشد حتما آن را مطالعه بفرمایید
نمایشگرهای OLED ، نمایشگرهایی با کانتراست و رزولوشن بالا میباشند ، از این رو قابلیت خوانایی زیادی را برای کاربر فراهم میکند. این نوع ماژولها فاقد Backlight میباشند و نور پسزمینه را خودشان ایجاد میکنند از این رو نسبت به LCD ها باریکتر ، شفافتر و شکیل تر به نظر میرسند.
این نمایشگر OLED تک رنگ ، 2.42 اینچی و از نوع گرافیکی بوده و رزولیشن آن 128X64 پیکسل است.نمایشگرهای OLED نیاز به نور پس زمینه Backlight ندارند و پیکسل ها خودشان نور افشانی می کنند و در مقایسه با LCD های کریستال مایع باریکتر و شفاف تر و کنتراست بالاتر و مصرف توان کمتری دارند.چیپ درایور این ماژول SSD1309 است که توانایی ارتباط SPI را برای این ماژول فراهم می آورد.
مشخصات فنی ماژول OLED 2.42 SPI/I2C تک رنگ سفید
- اندازه صفحه نمایش: 2.42 اینچ
- وضوح: 128x64 نقطه
- تغذیه : 3.3V / 5.0V
- زاویه دید : >160°
- تراشه ی درایور : SSD1309
- حالت نمایش: ماتریس منفعل
- اپتیک: زاویه دید گسترده
- ابعاد کلی: 71.0x43.5x6.0 میلیمتر
- ابعاد ناحیه فعال: 55.01x27.5 میلیمتر
- فاصله پیکسل: 0.43x0.43 میلیمتر
- دمای عملیاتی: -40°C تا +70°C

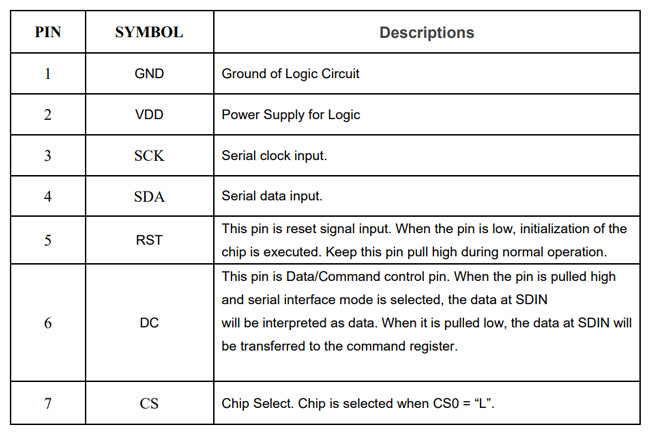

- شماره پین: 7 پین
- رابط: SPI و اختیاری I2C
- انطباق: آردوینو/ سری 51 / STM32 / سری MSP430 / تراشه CSR
