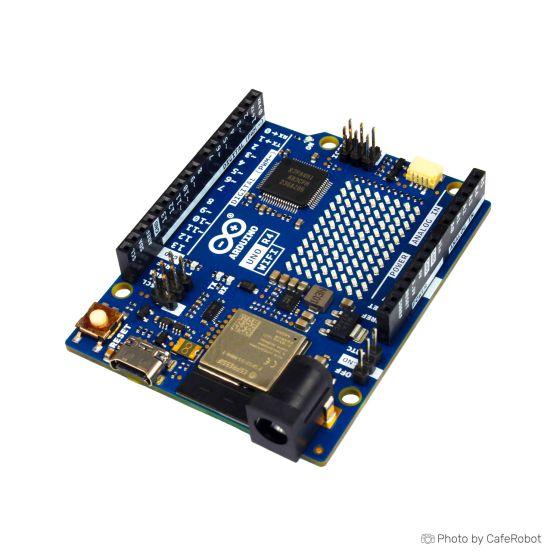

برد آردوینو UNO R4 WIFI اورجینال
- +5 4 % 3٬728٬000 تومان
- +10 7 % 3٬641٬000 تومان
- +25 9 % 3٬555٬000 تومان
- +50 11 % 3٬469٬000 تومان
- +100 13 % 3٬383٬000 تومان
برد آردوینو UNO R4 WiFi نسل جدیدی از پلتفرم‌های توسعه محبوب Arduino UNO است که با ترکیب میکروکنترلر 32 بیتی RA4M1 شرکت Renesas و ماژول قدرتمند ESP32-S3 قابلیت‌های بی‌سابقه‌ای را در قالب فرم فاکتور کلاسیک UNO ارائه می‌دهد. این برد نه‌تنها برای پروژه‌های حرفه‌ای اینترنت اشیا (IoT)، بلکه برای آموزش، نمونه‌سازی سریع، رباتیک و اتوماسیون نیز بسیار مناسب است.
پردازنده اصلی RA4M1 با معماری Arm® Cortex®-M4 سرعت پردازش بالاتری نسبت به مدل UNO R3 دارد و پشتیبانی از محاسبات ممیز شناور (Floating Point Unit) را فراهم می‌کند که برای کاربردهایی مثل کنترل موتور، پردازش سیگنال یا آنالیز داده‌های سنسورها حیاتی است.
وجود ESP32-S3 به عنوان ماژول وای‌فای و بلوتوث، اتصال بی‌سیم قدرتمندی را برای پروژه‌ها فراهم می‌کند، و با پشتیبانی از HID، این برد می‌تواند نقش ماوس یا کیبورد USB را نیز ایفا کند.
ماتریس LED داخلی 12×8 به برنامه‌نویسان این امکان را می‌دهد که پیام‌ها، وضعیت‌ها، یا انیمیشن‌های ساده را بدون نیاز به قطعات جانبی نمایش دهند.
کانکتور Qwiic امکان اتصال آسان سنسورها، نمایشگرها یا ماژول‌های دیگر را از طریق I2C فراهم می‌سازد و نیاز به لحیم‌کاری یا کابل‌بندی پیچیده را حذف می‌کند.
مشخصات فنی برد Arduino UNO R4 WiFi
- پردازنده اصلی: Renesas RA4M1 با هسته Arm® Cortex®-M4، فرکانس 48 مگاهرتز
- پردازنده وای‌فای: ESP32-S3-MINI-1-N8، با پشتیبانی از Wi-Fi 802.11 b/g/n و بلوتوث LE 5.0
- حافظه RA4M1: حافظه فلش 256 کیلوبایت، RAM برابر 32 کیلوبایت
- حافظه ESP32-S3: ROM برابر 384 کیلوبایت، SRAM برابر 512 کیلوبایت، پشتیبانی از حافظه خارجی (QSPI)
- ماتریس LED داخلی: 12×8 (96 عدد LED تک‌رنگ)
- تعداد پین‌های دیجیتال I/O: 14 عدد (برخی دارای قابلیت PWM)
- پین‌های ورودی آنالوگ: 6 عدد با مبدل 14 بیتی
- خروجی آنالوگ (DAC): 1 عدد 12 بیتی
- قابلیت‌های ارتباطی: UART، I2C، SPI، CAN bus
- مکانیزم تشخیص خطا: نمایش پیام خطا روی ماتریس LED
- پورت USB: USB نوع C با پشتیبانی HID
- کانکتور Qwiic: برای اتصال سریع ماژول‌ها از طریق I2C
- ولتاژ عملیاتی: ۵ ولت
- ولتاژ ورودی (VIN): بین ۶ تا ۲۴ ولت
- حداکثر جریان هر پین: ۸ میلی‌آمپر
- ابعاد: 68.85 × 53.34 میلی‌متر
- نوع پکیج: فرم فاکتور UNO استاندارد
The Arduino UNO R4 WiFi is a revolutionary upgrade to the classic UNO board, designed for professional IoT applications, prototyping, education, robotics, and automation. It combines the computational power of a 32-bit Renesas RA4M1 microcontroller with the wireless capabilities of the ESP32-S3 module, all while retaining full compatibility with standard UNO R3 shields.
At the heart of the board is the RA4M1 microcontroller based on Arm® Cortex®-M4, operating at 48 MHz and supporting floating point calculations—ideal for sensor data processing, real-time motor control, and signal filtering.
The integrated ESP32-S3 provides Wi-Fi 802.11 b/g/n and Bluetooth LE 5.0, offering robust wireless connectivity. It can also emulate USB HID devices, meaning the UNO R4 WiFi can act as a mouse or keyboard.
A 12×8 LED matrix is built into the board, enabling developers to display messages, status indicators, or create simple animations without needing extra components.
The inclusion of a Qwiic connector simplifies connecting to sensors, displays, and I2C modules—no soldering or wiring required.
Specifications of Arduino UNO R4 WiFi
- Main Processor: Renesas RA4M1 (Arm® Cortex®-M4 core, 48 MHz)
- Wireless Co-Processor: ESP32-S3-MINI-1-N8 (Wi-Fi 802.11 b/g/n + Bluetooth LE 5.0)
- RA4M1 Memory: 256 KB Flash, 32 KB SRAM
- ESP32-S3 Memory: 384 KB ROM, 512 KB SRAM, support for external QSPI flash
- LED Matrix: 12x8 (96 monochrome LEDs built-in)
- Digital I/O Pins: 14 (some with PWM support)
- Analog Input Pins: 6 (14-bit ADC resolution)
- Analog Output (DAC): 1x 12-bit DAC
- Communication Interfaces: UART (1x), I2C (1x), SPI (1x), CAN Bus (1x)
- Runtime Error Diagnostics: Error messages displayed on the built-in LED matrix
- USB Port: USB Type-C with HID support (mouse/keyboard emulation)
- Qwiic Connector: For plug-and-play I2C sensor/actuator connections
- Operating Voltage: 5V (ESP32-S3 operates at 3.3V internally)
- Input Voltage (VIN): 6–24V
- Max Current per I/O Pin: 8 mA
- Dimensions: 68.85 × 53.34 mm
- Package Type: Standard UNO form factor (compatible with UNO R3 shields)
With all these features packed into the well-known UNO form factor, now is the perfect time to upgrade your project or embark on your maker journey. The UNO R4 WiFi offers unparalleled versatility and possibilities for makers of all levels.
در صورتی که موفق به نصب بسته سخت افزاری در محیط Arduino IDE نشدید، می توانید این بسته را از طریق لینک زیر دانلود کنید.
https://github.com/arduino/ArduinoCore-renesas/archive/refs/heads/main.zip
بردهای آردوینو UNO نسخه R4، هنوز با برخی از کتابخانه ها سازگار نیستند. در لینک زیر، می توانید کتابخانه هایی که هنوز سازگاری با این برد را ندارند را چک کنید.
https://github.com/arduino/uno-r4-library-compatibility
در صورتیکه برد را به درستی در نرم افزار آردوینو نصب کرده باشید، بعد از اتصال برد به کامپیوتر، باید در گزینه پورت ها، نام Arduino R4 را مشاهده کنید. در غیر اینصورت، یکبار برنامه را ریستارت کنید. اگر حل نشد، برد به طور کامل و صحیح نصب نشده است. در این حالت، سریال مانیتور شما، قادر به ارتباط با برد نخواهد بود.
برای ارتباط با سریال این برد، می توانید از نرم افزار Serial Port Monitor استفاده کنید. این نرم افزار را از لینک زیر دانلود کنید.
https://p30download.ir/fa/entry/70434/serial-port-monitor
| تولید کننده | Arduino |
|---|
