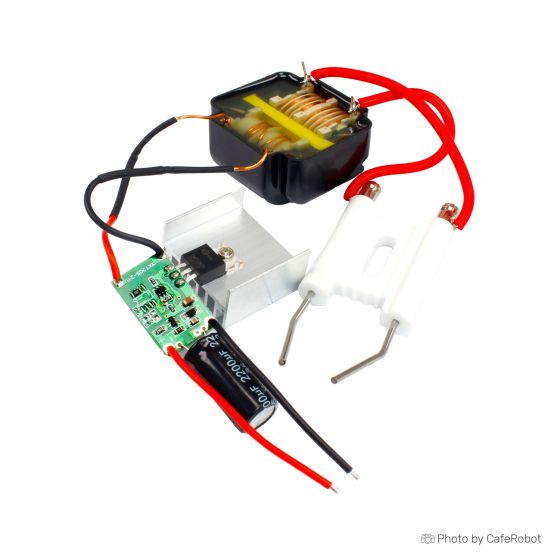

ماژول افزاینده ولتاژ و فندک پلاسمای 150 وات
-
ماژول افزاینده ولتاژ و فندک پلاسمای 150 وات
BAT-17-006 -
ماژول افزاینده ولتاژ 400 کیلو ولت و جرقه زن
BAT-02-146موجود نیست -
کیت DIY مدار جرقه زن
misc-04-043موجود نیست -
ماژول افزاینده ولتاژ 1000 کیلو ولت و جرقه زن کد 901
BAT-02-145موجود نیست -
ماژول افزاینده ولتاژ و جرقه زن با ریموت کنترل
BAT-17-005موجود نیست
- +5 4 % 3٬117٬000 تومان
- +10 8 % 2٬993٬000 تومان
- +25 11 % 2٬869٬000 تومان
- +50 15 % 2٬745٬000 تومان
- +100 19 % 2٬621٬000 تومان
ماژول XKT203-50 یک اینورتر با ولتاژ بالا و پالس است که برای کاربردهای جرقهزنی و تولید ولتاژ بالا با قدرت زیاد طراحی شده است. این ماژول از IC پیشرفته XKT-205 استفاده میکند و با مدار ساده و قدرت خروجی بالا، برای کاربردهایی که نیاز به ولتاژ بالا و کارایی بالا دارند، ایدهآل است. ماژول XKT203-50 با یک منبع تغذیه استاندارد 24 ولت کار میکند، اما میتواند در بازه ولتاژ 12 ولت تا 30 ولت نیز عملکرد داشته باشد. ولتاژ خروجی این ماژول به حدود 25 کیلوولت میرسد و برای کاربردهای جرقهزنی با توان بالا مناسب است.
مشخصات فنی ماژول افزاینده ولتاژ و فندک پلاسمای 150 وات مدل XKT203-50
- اندازه ماژول: 28x20 میلیمتر
- ولتاژ تغذیه: 12V تا 30V (ولتاژ استاندارد 24V)
- جریان تغذیه: ≥ 5A
- ولتاژ خروجی: ~25KV
- مسافت تخلیه: 20mm تا 25mm
- توان خروجی: ~120W در 24V، ~150W در 30V
- ولتاژ عملیاتی: 12V تا 30V
- جریان عملیاتی: ≥ 5A
- ابعاد: 28x20 میلیمتر
نحوه استفاده از ماژول افزاینده ولتاژ و فندک پلاسمای 150 وات XKT203-50
- اتصال تغذیه: ماژول را به یک منبع تغذیه در بازه 12V تا 30V متصل کنید. برای عملکرد بهینه، جریان باید بزرگتر یا برابر 5A باشد.
- تنظیم خروجی: ولتاژ خروجی را به دلخواه تنظیم کنید تا به مسافت تخلیه و توان مورد نظر برسید.
- انتقال حرارت: توجه داشته باشید که این ماژول دارای یک دستگاه انتقال حرارت کوچک است و برای استفاده طولانیمدت طراحی نشده است. برای افزایش زمان عملکرد، مساحت انتقال حرارت را بهطور مناسب افزایش دهید.
- احتیاطهای ایمنی: به دلیل ولتاژ خروجی بالا، این ماژول را با دقت و همراه با اقدامات ایمنی مناسب استفاده کنید و از عایقبندی مناسب اطمینان حاصل کنید.
کاربردهای ماژول افزاینده ولتاژ و جرقه زن 150 وات
ماژول XKT203-50 برای کاربردهای مختلفی از جمله جرقهزنی در دستگاههای الکتریکی با نیاز به ولتاژ بالا و پالسهای با قدرت زیاد استفاده میشود. این ماژول برای سیستمهای جرقهزن، ترانسفورماتورها و سایر دستگاههای مشابه مناسب است.
The XKT203-50 Pulse High Voltage Inverter is a high-power ignition module designed with the advanced XKT-205 IC. This module boasts a simple circuit and high output power, making it ideal for applications requiring adjustable high voltage and efficiency. It operates on a standard 24V power supply but can function within a 12V to 30V range. The output voltage reaches approximately 25KV, suitable for various high-power ignition applications.
Specifications of XKT203-50 Pulse High Voltage Inverter (Plasma lighter)
- Module Size: 28x20xmm
- Power Supply Voltage: 12V to 30V (standard 24V)
- Power Supply Current: ≥ 5A
- Output Voltage: ~25KV
- Discharge Distance: 20mm to 25mm
- Output Power: ~120W at 24V, ~150W at 30V
- Operation Voltage: 12V-30V
- Operation Current: ≥ 5A
- Dimensions: 28x20xmm
How to use the XKT203-50 Pulse High Voltage Inverter (Plasma lighter)
- Power Connection: Connect the module to a power supply within the range of 12V to 30V. Ensure the current is greater than or equal to 5A for optimal performance.
- Output Adjustment: Adjust the output voltage as needed to achieve the desired discharge distance and power.
- Heat Dissipation: Note that the module has a small heat dissipation device and is not designed for prolonged use. To extend operation time, increase the heat dissipation area as necessary.
- Safety Precautions: Handle with care, ensuring proper insulation and safety measures due to the high output voltage.
| Operating Voltage (V) | 12V-30V |
|---|---|
| Operating Current (mA) | ≥ 5A |
| Dimensions (mm) | 28x20 mm |
| Converter Type | Inverter (DC-AC) |
| Input Voltage (V) | 12V-30V |
| Output Voltage (V) | ~25KV |
| Power Rating (W) | 150W |
| Cooling | small heat dissipation device |
| Application | Ignition |
| Component Type | Power Supply Module |
| Model Number | XKT203-50 |
