مقدمه
در این آموزش قصد داریم نحوه عملکرد سنسور MQ9 و طریقه استفاده از آن به کمک یک بورد آردوینو را به شما آموزش دهیم.
آنچه در این آموزش می آموزید:
- سنسور گاز چیست و چگونه کار می کند
- مقایسه برخی سنسورهای گاز
- سنسور گاز MQ9 چگونه کار می کند
- استفاده از سنسور MQ2 با یک آردوینو
سنسور گاز چیست و چگونه کار می کند؟
سنسور گاز وسیله ای است که حضور یک یا چند نوع گاز در محیط را تشخیص می دهد و کاربردهای زیادی در سیستم های امنیتی پالایشگاه ها، مراکز صنعتی و حتی منازل دارد، این سنسورها می تواند گاز های قابل احتراق، سمی، آلوده کننده و … را تشخیص دهد. روش های مختلفی برای تشخیص گاز وجود دارد که رایج ترین آنها استفاده از سنسورهای الکتروشیمیایی است. این سنسورها غلظت یک نوع گاز خاص را با انجام واکنش شیمیایی روی الکترود گرم شده خود و اندازه گیری جریان الکتریکی ناشی از آن، اندازه گیری می کنند.
سنسورهای گاز سری MQ
سری MQ رایج ترین سنسورهای گاز موجود هستند، این سری مدل های مختلف برای تشخیص گاز های مختلف دارد که برخی از آنها در زیر اشاره شده است:
| Sensor Name | Detectable gas |
|---|---|
| MQ2 | Methane , Butane , LPG , Smoke |
| MQ3 | Alcohol , Methanol , Smoke |
| MQ8 | Hydrogen |
| MQ9 | Carbon monoxide , Flammable gases |
| MQ131 | Ozone |
| MQ135 | Air quality |
| MQ216 | Natural gas , Coal gas |
| MQ137 | Ammonia |
| MQ4 | Methane , CNG gas |
نحوه کار با این سنسورها تقریبا یکسان است، و در اینجا با نحوه کار با MQ9 آشنا می شویم.
سنسور MQ9 یک سنسور حساس به منواکسید کربن و گازهای قابل اشتعال است که می تواند غلظت مونواکسید کربن را از 10 تا 1000 ppm و غلظت گازهای قابل اشتعال را از 100 تا 10000 ppm تشخیص دهد این سنسور دارای یک هیتر داخلی است که با اعمال ولتاژ 5v شروع به گرم شدن می کند؛ پس نگران گرم شدن سنسور خود نباشید!
با تغییر غلظت گازهای قابل تشخیص این سنسور مقاومت داخلی آن تغییر می کند. می توانید با یک مدار ساده این مقدار را خوانده و به ppm تبدیل کنید. ماژول های موجود در بازار مدار مورد نیاز را پیاده سازی کرده اند و نیاز به اضافه کردن قطعه دیگری ندارید. این سنسور کاربردهای مختلفی از جمله تشخیص نشتی گاز داخلی و صنعتی و تشخیص دهنده گاز قابل حمل، دارد.
نحوه استفاده از سنسور MQ9 با آردینو
این سنسور برای انتقال داده درست به دو گام اولیه نیاز دارد:
- MQ9 به 24 تا 48 ساعت preheat نیاز دارد، این به آن معناست که تغذیه سنسور خود را متصل کرده و سنسور را برای زمان preheat رها کنید تا آماده انتقال صحیح اطلاعات شود.
- در ابتدای کار باید سنسور خود را کالیبره کنید که در قسمت بعدی به آن اشاره کرده ایم.

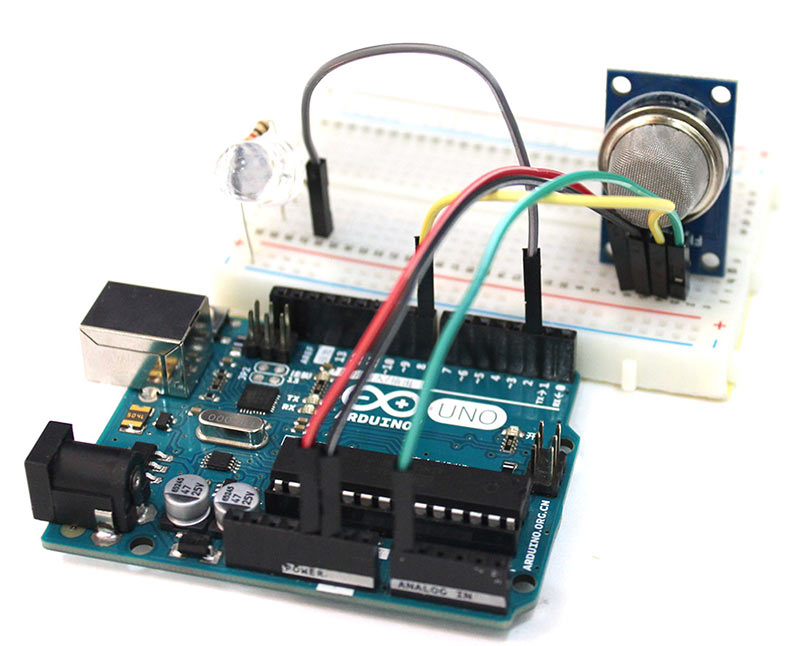

سیم بندی
این ماژول 4 پایه دارد، Vcc را به 5 ولت، GND را به GND متصل کنید. پایه AO مقداری انالوگ با توجه به غلظت گاز برمی گرداند و پایه DO براساس میزان حساسیت تنظیم شده برای سنسور نسبت به یک غلظت مشخص، درصورت عبور میزان غلظت گاز از آن مقدار خروجی HIGH می دهد. میزان این حساسیت را می توانید با پتانسیومتر موجود روی ماژول تغییر دهید.
نکات
- این سنسور را در معرض آب و یخ زدگی قرار ندهید.
- اعمال ولتاژ بالاتر از حد مجاز(5 ولت) یا اعمال ولتاژ به پایه های اشتباه باعث آسیب دیدن سنسور می شود.
- قرار گیری طولانی مدت در غلظت های خیلی بالای گاز ممکن است برروی سنسور اثر منفی بگذارد.
- تکان دادن و یا در معرض لرزش هایی مانند لرزش التراسونیک قرار دادن سنسور، ممکن است باعث کاهش دقت آن شود.
چگونه سنسور MQ9 را کالیبره کنیم؟
در اولین استفاده لازم است شما سنسور را کالیبره کنید. این سنسور بر مبنای یک نسبت مقاومتی غلظت گاز را محاسبه می کند. این نسبت مقاومتی شامل یک R0 و یک Rs می باشد که R0 مقدار مقاومت سنسور در غلظت 1000ppm از LPG می باشد و Rs مقدار مقاومت داخلی سنسور است که با شدت گاز تغییر می کند. در یک هوای پاک، پس از preheat کد زیر را برروی آردوینو ریخته و مدتی صبر کنید (چیزی حدود 15 دقیقه) تا مقدار R0 ثابت شود و سپس این مقدار را جایی یادداشت کنید.
/*
MQ9 Calibration
modified on 19 Feb 2019
by Saeed Hosseini
Home
*/
void setup() {
Serial.begin(9600);
}
void loop() {
float sensor_volt;
float RS_air; // Rs in clean air
float R0; // R0 in 1000 ppm LPG
float sensorValue;
//Average
for(int x = 0 ; x < 100 ; x++)
{
sensorValue = sensorValue + analogRead(A0);
}
sensorValue = sensorValue/100.0;
//-----------------------------------------------/
sensor_volt = (sensorValue/1024)*5.0;
RS_air = (5.0-sensor_volt)/sensor_volt; // Depend on RL on yor module
R0 = RS_air/9.9; // According to MQ9 datasheet table
Serial.print("sensor_volt = ");
Serial.print(sensor_volt);
Serial.println("V");
Serial.print("R0 = ");
Serial.println(R0);
delay(1000);
}
همانطور که در کد بالا مشاهده می کنید، در گام اول برای داشتن دیتای پایدار از 100 مقدار اندازه گیری شده توسط سنسور میانگین میگیریم. سپس ولتاژ سنسور را محاسبه می کنیم و بعد از آن با توجه به مقاومت RL روی ماژول(برای ما 5k) میزان Rs را محاسبه می کنیم و در نهایت با توجه به جدول موجود در دیتاشیت ماژول مقدار R0 را می یابیم.
کد
توجه
مقدار R0 در کد زیر را با مقدار بدست آمده در مرحله کالیبراسیون جایگزین کنید.
/*
MQ9
modified on 19 Feb 2019
by Saeed Hosseini
Home
*/
const int LED = 2;
const int DO = 8;
void setup() {
Serial.begin(9600);
pinMode(LED, OUTPUT);
pinMode(DO, INPUT);
}
void loop() {
int alarm = 0;
float sensor_volt;
float RS_gas;
float ratio;
//-Replace the name "R0" with the value of R0 in the demo of First Test -/
float R0 = 0.91;
int sensorValue = analogRead(A0);
sensor_volt = ((float)sensorValue / 1024) * 5.0;
RS_gas = (5.0 - sensor_volt) / sensor_volt; // Depend on RL on yor module
ratio = RS_gas / R0; // ratio = RS/R0
//------------------------------------------------------------/
Serial.print("sensor_volt = ");
Serial.println(sensor_volt);
Serial.print("RS_ratio = ");
Serial.println(RS_gas);
Serial.print("Rs/R0 = ");
Serial.println(ratio);
Serial.print("\n\n");
alarm = digitalRead(DO);
if (alarm == 1) digitalWrite(LED, HIGH);
else if (alarm == 0) digitalWrite(LED, LOW);
delay(1000);
}
یک گام جلوتر
- سعی کنید با توجه به جدول مقدار گاز را برحسب ppm بیان کنید.
- سعی کنید یک هشدار دهنده هوشمند نشتی گاز CO بسازید.
