مقدمه
امروزه با بروز خشکسالی های زیاد و همچنین کمبود آب، تغییرات قابل ملاحظه ای در زمینه کشاورزی صورت گرفته است. یکی از مصادیق مهم در این زمینه، اصلاح روش های آبیاری محصولات کشاورزی میباشد. هدف از به کاربردن این روشها، بهینه کردن مصرف آب میباشد. علاوه بر آن تاثیر بسیار خوبی بر روی کیفیت محصولات و هزینه های کشاورز دارد. کیت پمپ آبیاری اتوماتیک نیز جهت همین فرآیند استفاده میشود. تصویر زیر نمونه ای ساده، برای استفاده از این محصول جهت آبیاری گیاهان است:
مشخصات کیت پمپ آبیاری اتوماتیک بر اساس میزان رطوبت خاک
کیت پمپ آبیاری اتوماتیک یک ابزار مفید برای آبیاری کارآمد است. این کیت شامل موارد زیر است:
پمپ آب به همراه لوله انتقال آب
این پمپ برای انتقال آب از منبع به سمت گیاه مورد نظر استفاده میشود.
ماژول تشخیص رطوبت خاک به همراه سنسور
سنسور این ماژول را درون خاک قرار میدهیم و توسط آن میتوانیم میزان رطوبت خاک را محاسبه کنیم. با توجه به مقدار رطوبت اندازه گیری شده توسط سنسور، ماژول، دستور لازم را برای قطع و وصل رله صادر میکند. این ماژول دارای یک پتانسیومتر برای تغییر میزان حساسیت سنسور میباشد.
رله
از رله برای قطع و وصل کردن پمپ استفاده میشود.

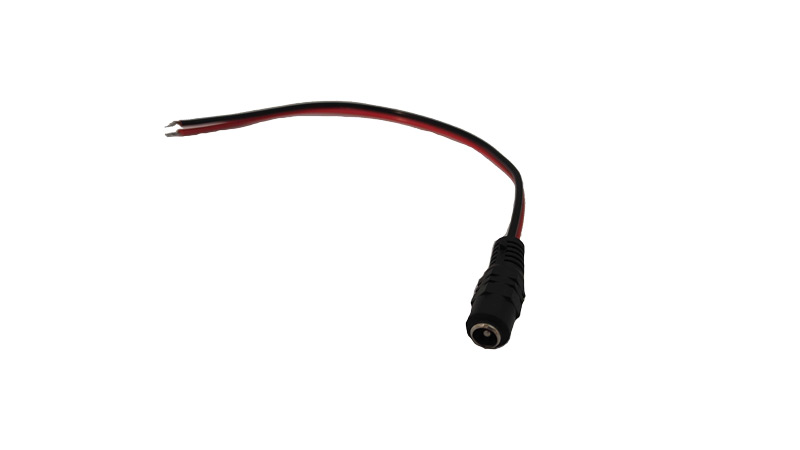

اتصالات و منبع تغذیه
تعدادی کابل و همچنین یک عدد جاباتری نیز برای این کیت در نظر گرفته شده است.
لوازمی که برای راهاندازی پمپ آبیاری اتوماتیک احتیاج دارید
قطعات مورد نیاز
راه اندازی کیت پمپ آبیاری اتوماتیک بر اساس میزان رطوبت خاک
گام اول: سیم بندی
مطابق مدار زیر قطعات کیت را به یکدیگر متصل کنید.
برای منبع تغذیه دو راه پیش روی خود دارید:
1- اگر از یک منبع 5 ولت استفاده میکنید، میتوانید کل مدار را توسط همین ولتاژ تغذیه کنید.
2-اگر میخواهید از منبعی بالاتر از 5 ولت برای پمپ استفاده کنید، بایستی تغذیه ماژول تشخیص رطوبت را به صورت جداگانه انجام دهید.(3.3 تا 5 ولت)
گام دوم: خروجی
پس از آن که مدار پروژه را به صورت بالا به هم متصل کردید، سنسور رطوبت را درون خاک و پمپ را درون منبع آب قرار دهید. سپس با اتصال منبع تغذیه، فرآیند آبیاری را شروع کنید. فیلم زیر نحوه عملکرد این کیت را نشان میدهد:
تقریبا نصف خاک موجود درون گلدان از قبل آبیاری شده و مرطوب میباشد.
همانطور که مشاهده میشود،زمانی که سنسور را درون خاک مرطوب فرو میبریم، جریان آب قطع میشود و زمانی که سنسور را از خاک مرطوب درمیآوریم، جریان آب وصل میشود.
در آخر نیز سنسور را درون قسمتی از خاک که خشک میباشد، قرار میدهیم. طبق انتظار مشاهده میشود که جریان آب وصل شده و آبیاری انجام میشود.
