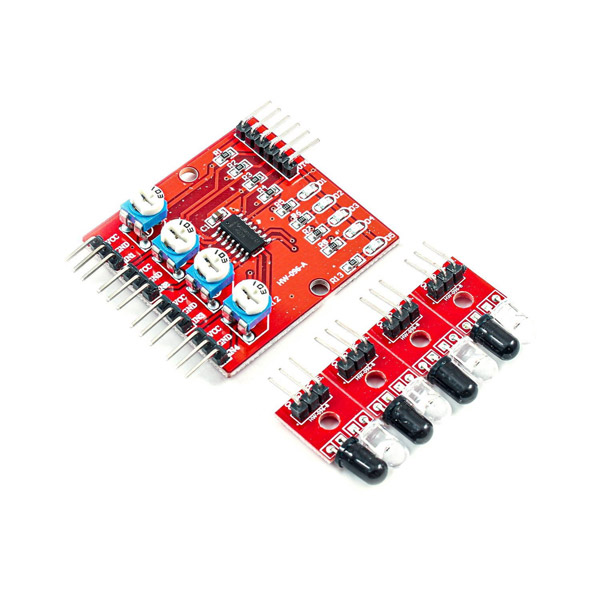

ویژگی های ماژول تعقیب خط مادون قرمز
این ماژول دارای 4 سنسور مادون قرمز (IR) است که می تواند برای تشخیص رنگ سیاه و سفید و همچنین تشخیص مانع مورد استفاده قرار گیرد. خروجی هر کانال این ماژول به صورت ولتاژی دیجیتال است و حساسیت سنسور با استفاده از پتانسیومتر های روی ماژول قابل تنظیم است.
معرفی پایه ها (Pinout)
پین اوت (Pinout) ماژول ماژول مادون قرمز IR چهار کانال را می توانید در تصویر زیر مشاهده کنید.

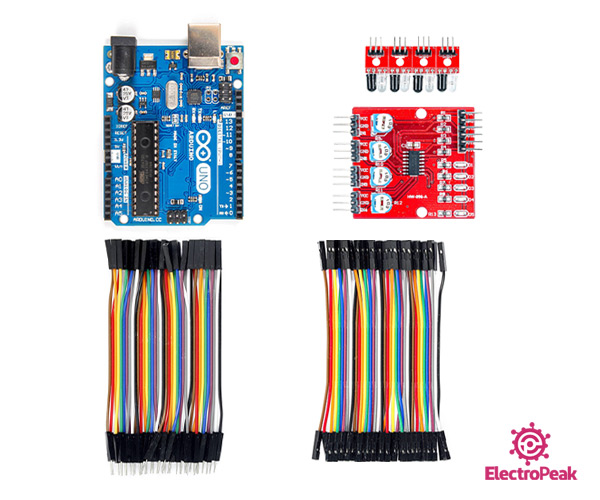

لوازمی که به آن احتیاج دارید
قطعات مورد نیاز
نرم افزارهای مورد نیاز
راه اندازی ماژول مادون قرمز IR چهار کانال با آردوینو
گام اول: سیم بندی
مطابق مدار زیر، سنسور IR را به آردوینو وصل کنید.
گام دوم: کد
کد زیر را روی برد آردوینو آپلود کنید.
/*
/*
IR Sensors
modified on 03 Oct 2020
by Mohammad Reza Akbari @ Electropeak
Home
*/
// constants won't change. They're used here to set pin numbers:
const int sensor1 = 2;
int val = 0;
void setup() {
Serial.begin(9600);
pinMode(sensor1, INPUT);
}
void loop() {
val = digitalRead(sensor1);
Serial.println(val);
delay(20);
}

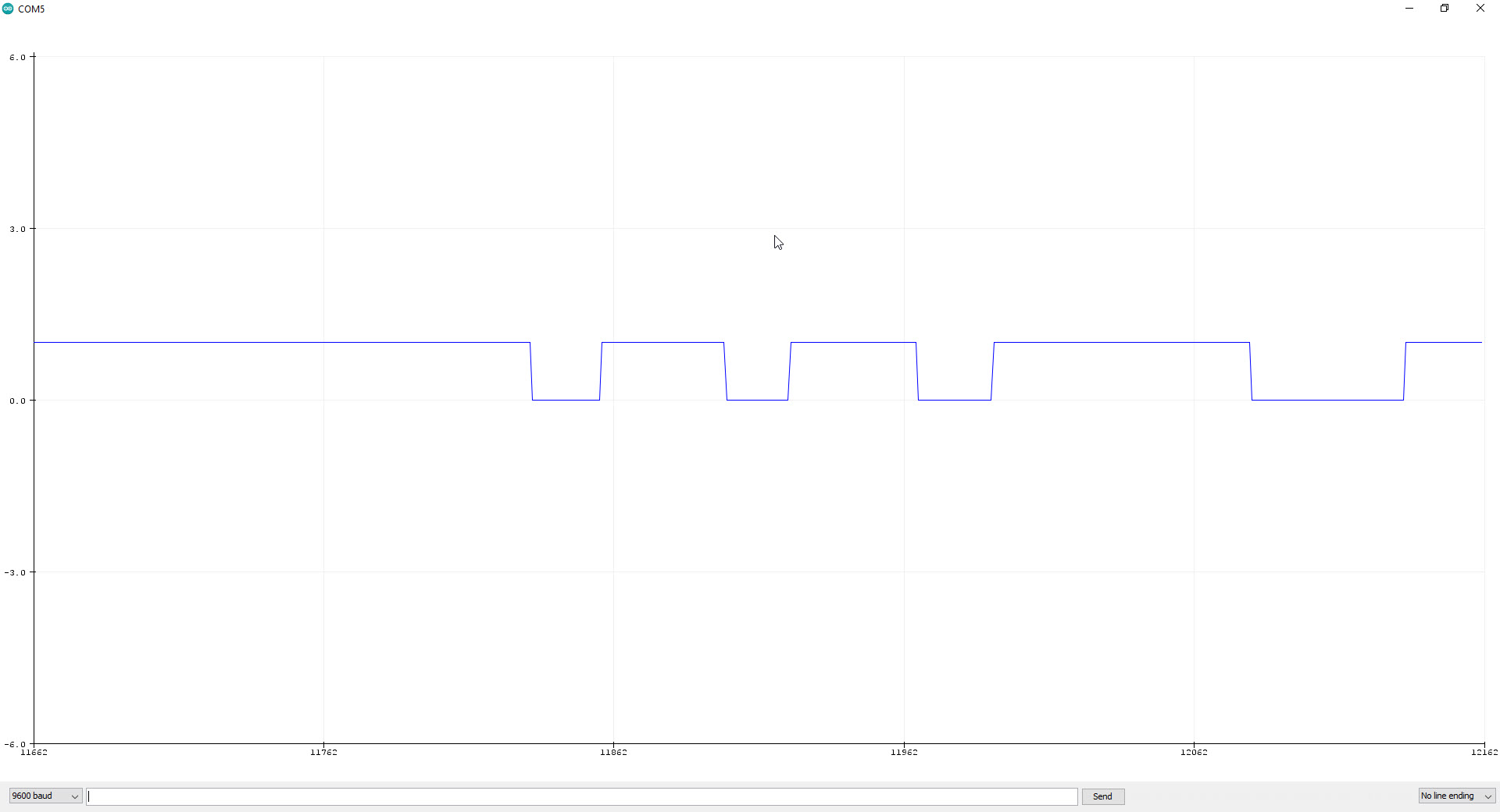

خروجی کد به شکل زیر است. وقتی سنسور، مانعی تشخیص می دهد و یا جسم سفیدی در مقابل آن قرار می گیرد، خروجی LOW می شود.
