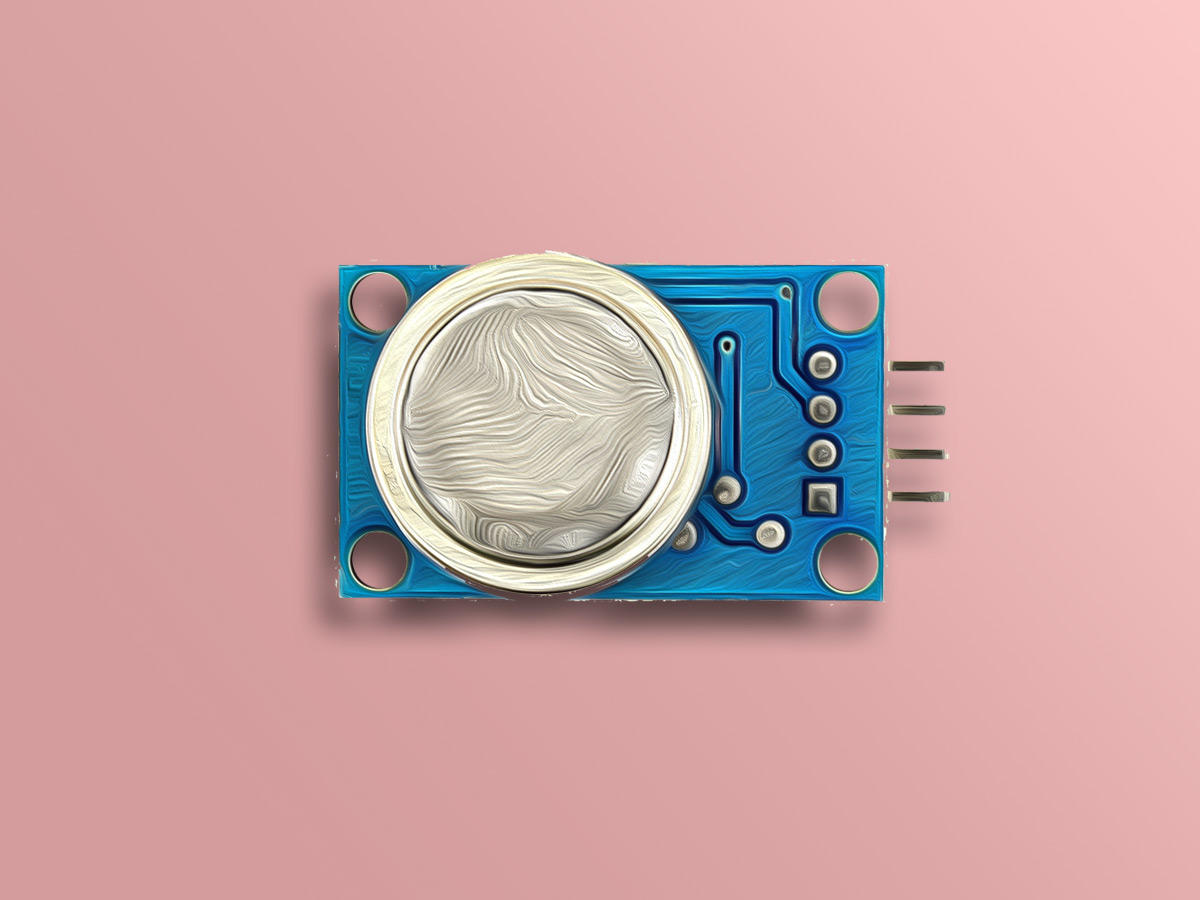

ویژگی های سنسور گاز هیدروژن MQ-8
سنسورهای گاز سری MQ از هیتر داخلی کوچک به همراه سنسور الکتروشیمیایی بهره می گیرند. این سنسورها نسبت به طیف گسترده ای از گازها حساس اند. سنسور گاز هیدروژن MQ-8 مناسب برای سنجش غلظت هیدروژن موجود در هوا می باشد. این سنسور توانایی اندازه گیری غلظت گاز هیدروژن را از 100ppm تا 1000ppm را دارد. حساسیت بالا نسبت به هیدروژن و حساسیت کم نسبت به الکل و پاسخ گویی سریع از خصوصیات این سنسور است.
توجه
پس از روشن کردن ماژول 2 دقیقه منتظر بمانید تا هیتر داخل سنسور آماد کار شود.
جهت دریافت دیتاشیت ماژول سنسور گاز هیدروژن MQ-8 اینجا کلیک کنید.
MQ-8 Smoke Gas Module Datasheet
معرفی پایه ها (Pinout) سنسور هیدروژن MQ-8
ماژول MQ-8 دارای 4 پایه به شرح زیر است:
- 5V: تغذیه ماژول – 5 ولت
- GND: زمین
- DOUT: خروجی دیجیتال
- AOUT: خروجی آنالوگ
پین اوت (Pinout) این ماژول را می توانید در تصویر زیر مشاهده کنید.
لوازمی که به آن احتیاج دارید

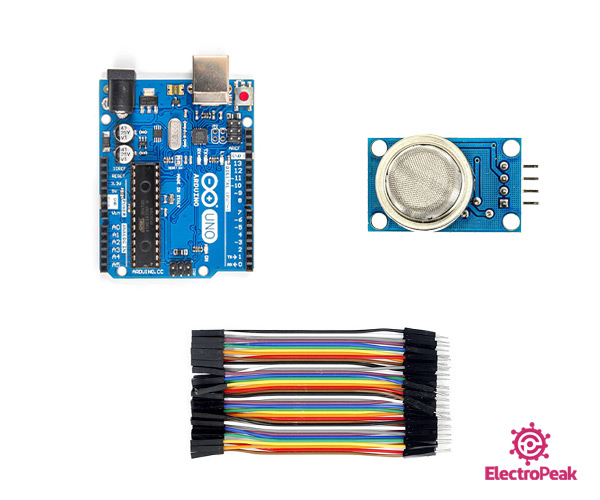

قطعات مورد نیاز
نرم افزارهای مورد نیاز
راه اندازی ماژول سنسور هیدروژن MQ-8 با آردوینو
گام اول: سیم بندی
مطابق مدار زیر، ماژول را به آردوینو وصل کنید.
گام دوم: کد
کد زیر را روی برد آردوینوی خود آپلود کنید.
/*
modified on Sep 28, 2020
Modified by MohammedDamirchi from Arduino Examples
Home
*/
// the setup routine runs once when you press reset:
void setup() {
// initialize serial communication at 9600 bits per second:
Serial.begin(9600);
}
// the loop routine runs over and over again forever:
void loop() {
// read the input on analog pin 0:
int sensorValue = analogRead(A0);
// print out the value you read:
Serial.println(sensorValue);
delay(20);
}

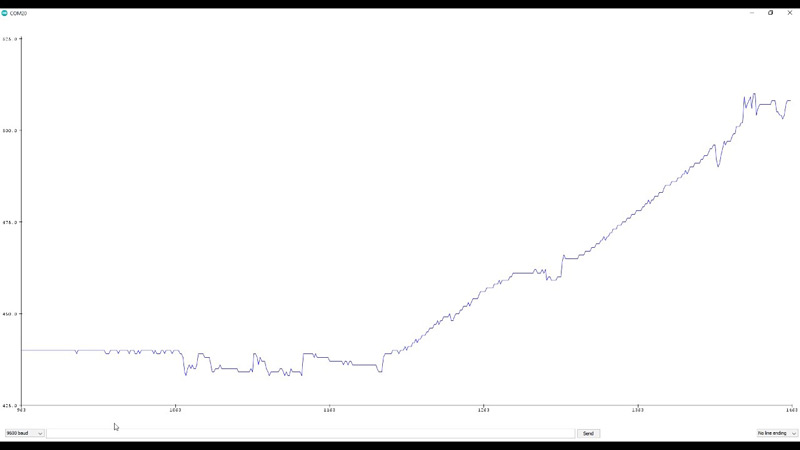

پس از اجرای کد در سریال مانیتور مشاهده می کنید:
Comments (4)
سلام.من با موبایل اردینو رو نصب کردم.خروجی میدهد مثلا ۳۶۲ .یعنی چی؟خروجی acm یعنی چی؟با تشکر.
سلام.
با توجه به خروجی که دریافت میکنید، میتونید با مراجعه به دیتاشیت سنسور (عکسهای صفحه 3) متوجه اینکه دقیقا نشوندهنده چند ppm هست بشید.
سلام میگم میشه نمایشگر بهش وصل کرد که مقدارppm را نشون بده؟
سلام.
بله امکانش هست. شما میتونید هر نوع نمایشگری که مدنظرتون هست رو همراه با سنسور به آردوینو متصل کنید و مقدار ppm رو نمایش بدید.
