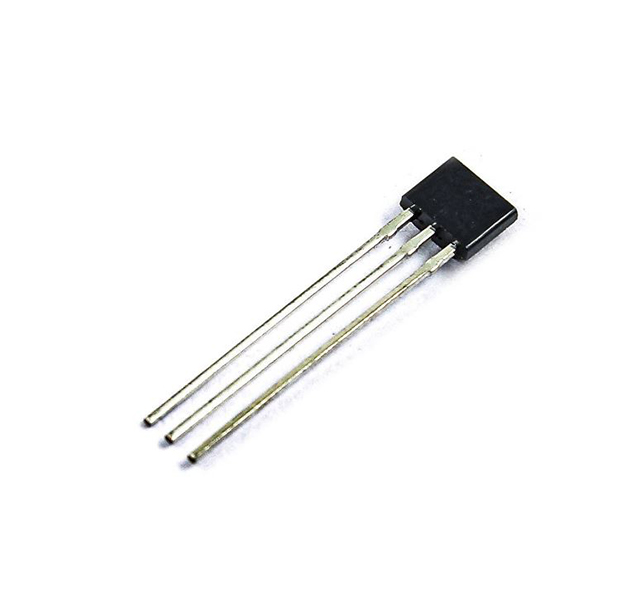

ویژگی های سنسور خطی اثر هال SS49E
خروجی سنسور خطی اثر هال SS49E یک ولتاژ آنالوگ است که در پاسخ به میدان مغناطیسی تغییر می‌کند. به همین علت می‌توان از این سنسور در سیستم‌های دارای انواع آهنربای دائمی یا آهنربای الکترومغناطیس، برای بررسی تغییر میدان مغناطیسی استفاده کرد. ولتاژ خروجی این سنسور در محدوده 2.25 تا 2.75 ولت است. در این سنسور برای گرفتن خروجی مطلوب با کمترین تاثیرپذیری توسط نویز، از تقویت کننده، رگولاتور ولتاژ و مدارهای سویچینگ منطقی استفاده شده است.
معرفی پایه‌های (Pinout) سنسور خطی اثر هال SS49E
سنسور خطی اثر هال SS49E دارای 3 پایه به شرح زیر است:
- OUT: خروجی آنالوگ
- GND: زمین
- VCC: تغذیه ماژول – 5 ولت

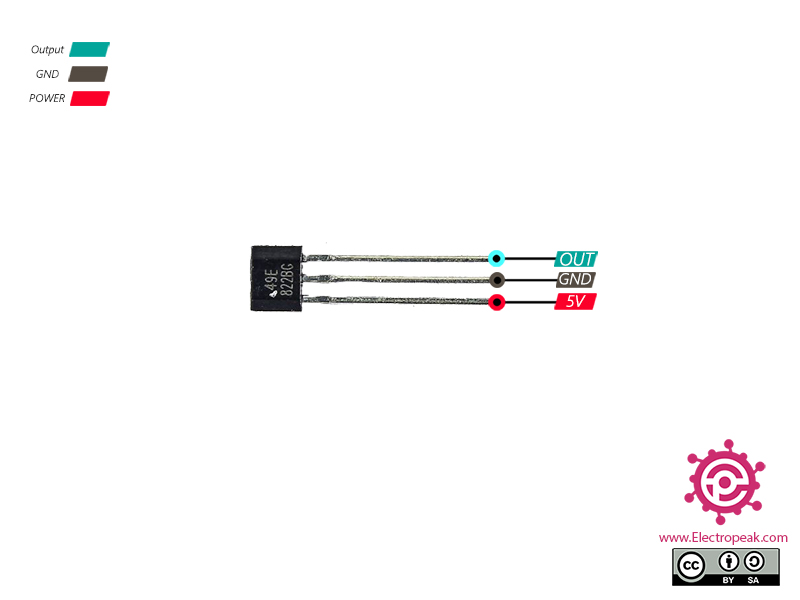

پین اوت (Pinout) این ماژول را می‌توانید در تصویر زیر مشاهده کنید.
لوازمی که به آن احتیاج دارید
قطعات مورد نیاز
نرم افزارهای مورد نیاز
راه اندازی سنسور خطی اثر هال SS49E
گام اول: سیم بندی

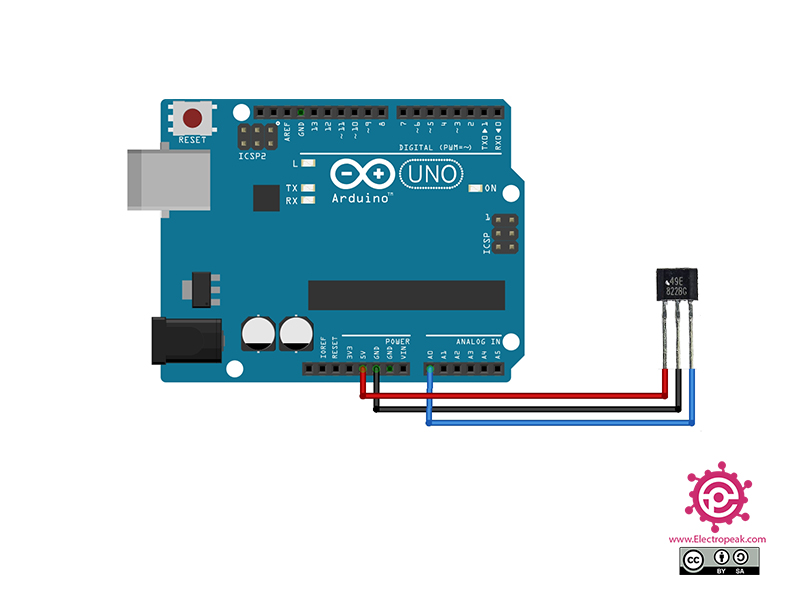

مطابق مدار زیر ماژول را به آردوینو وصل کنید.
گام دوم: کد
کد زیر را روی آردوینو خود آپلود کنید. پس از آپلود کد، پنجره Serial Plotter را باز کنید.
/*
Made on Dec 19, 2020
By MehranMaleki @ Electropeak
Home
*/
#define Hall_Sensor_Pin A0
void setup() {
pinMode(Hall_Sensor_Pin,INPUT);
Serial.begin(9600);
}
void loop() {
float voltage;
voltage = analogRead(Hall_Sensor_Pin);
Serial.println(voltage);
delay(50);
}
در کد بالا از پایه A0 آردوینو برای دریافت اطلاعات خروجی آنالوگ سنسور استفاده کرده‌ایم. سپس با قرار دادن آهنربا در مقابل سنسور و دور و نزدیک کردن آهنربا و تغییر میدان مغناطیسی اطراف سنسور، عملکرد آن را مشاهده می‌کنیم.
خروجی کد به شکل زیر است.
