ویژگی های ماژول گاز و دود MQ-4
سنسورهای گاز سری MQ از هیتر داخلی کوچک به همراه سنسور الکتروشیمیایی بهره می گیرند. این سنسورها نسبت به طیف گسترده ای از گازها حساس اند. MQ4 سنسوری برای تشخیص گاز متان (گاز شهری) و گاز CNG میباشد که از آن میتوان برای ساخت دستگاه های نشت یاب گاز استفاده کرد. این سنسور دارای سرعت سوئیچینگ زیاد، عدم ایجاد نویز در هنگام سوئیچینگ و همچنین دارای طول عمر زیاد می باشد.
سنسور MQ4 نسبت به الکل و دود از خود حساسیت بسیار کمی نشان میدهد. سنسور در حالت عادی دارای خروجی صفر میباشد و با تشخیص گاز مقدار خروجی آن افزایش پیدا میکند.
توجه
پس از روشن کردن ماژول 2 دقیقه منتظر بمانید تا هیتر داخل سنسور آماده کار شود.
جهت دریافت دیتاشیت ماژول سنسور گاز و دود MQ-4 اینجا کلیک کنید.
MQ-4 Smoke Gas Module
معرفی پایه ها (Pinout) ماژول گاز و دود MQ-4
ماژول MQ-4 دارای 4 پایه به شرح زیر است:
- 5V: تغذیه ماژول – 5 ولت
- GND: زمین
- DOUT: خروجی دیجیتال
- AOUT: خروجی آنالوگ

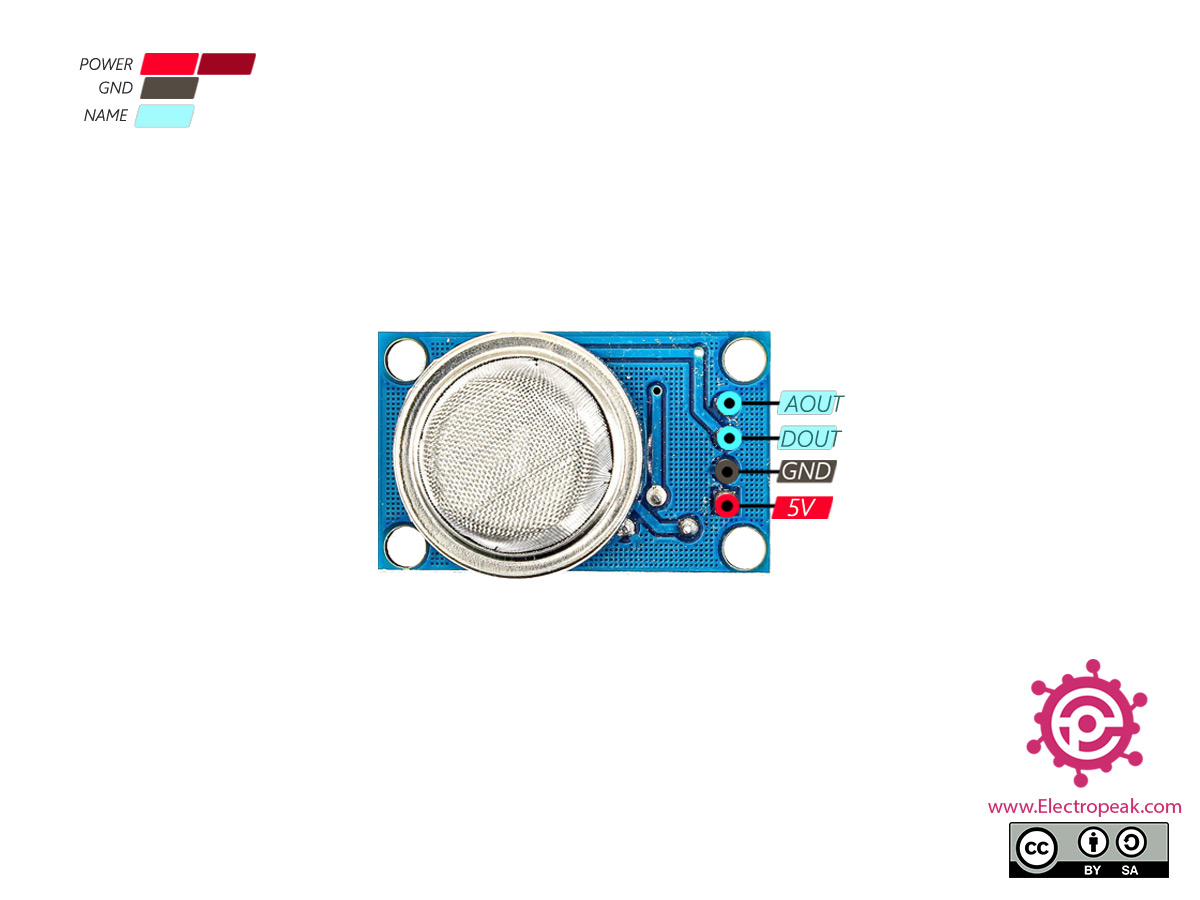

پین اوت (Pinout) این ماژول را می توانید در تصویر زیر مشاهده کنید.

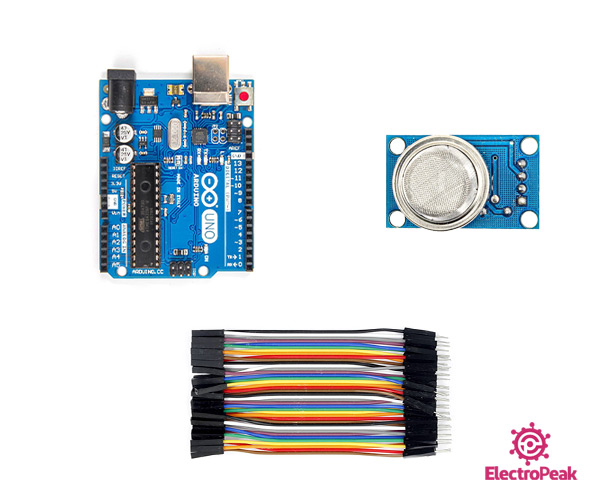

لوازمی که به آن احتیاج دارید
قطعات مورد نیاز
نرم افزارهای مورد نیاز
راه اندازی ماژول گاز و دود MQ-4 با آردوینو
گام اول: مدار و سیم بندی

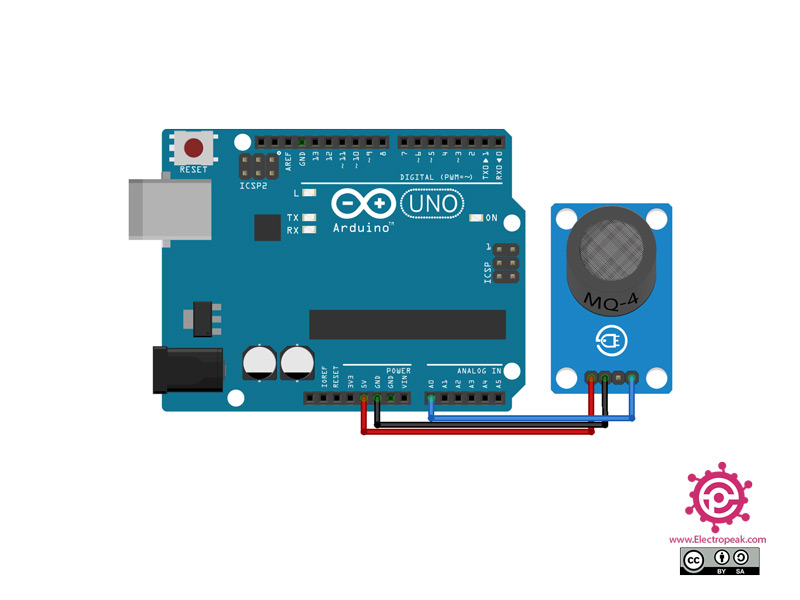

مطابق مدار زیر، ماژول را به آردوینو وصل کنید.
گام دوم: کد
کد زیر را روی برد آردوینوی خود آپلود کنید.
/*
modified on Sep 28, 2020
Modified by MohammedDamirchi from Arduino Examples
Home
*/
// the setup routine runs once when you press reset:
void setup() {
// initialize serial communication at 9600 bits per second:
Serial.begin(9600);
}
// the loop routine runs over and over again forever:
void loop() {
// read the input on analog pin 0:
int sensorValue = analogRead(A0);
// print out the value you read:
Serial.println(sensorValue);
delay(20);
}
