ویژگیهای سنسور تشخیص آلودگی آب TSD-10
سنسور کدری با استفاده از اپتیک و نور عبوری از میان مایع، کدری آن را اندازه گیری می کند. خروجی این سنسور آنالوگ بوده و نیاز به مبدل ADC دارد. این سنسور در ماشین های شستشو برای اندازه گیری چگالی کدورت آب مورد استفاده قرار می شود. بر مبنای یک فوتوترانزیستور و فتودیود، میزان نور دریافتی از منبع را اندازه گیری کرده و میزان کدری را تشخیص می دهد. بدنه ی این سنسور ضد آب میباشد.
نکته
جهت راه اندازی این ماژول به 2 عدد مقاومت با مقادیر 470 اهم و 4.7 کیلو اهم نیاز دارید.
جهت دریافت دیتاشیت ماژول سنسور تشخیص آلودگی (کدری) آب TSD-10 اینجا کلیک کنید.
TSD-10 Thermometrics Turbidity Sensor Datasheet
معرفی پایه ها (Pinout) سنسور TSD-10
ماژول TSD-10 دارای 3 پایه به شرح زیر است:
- 5V: تغذیه ماژول – 5 ولت
- GND: زمین
- OUT: خروجی آنالوگ

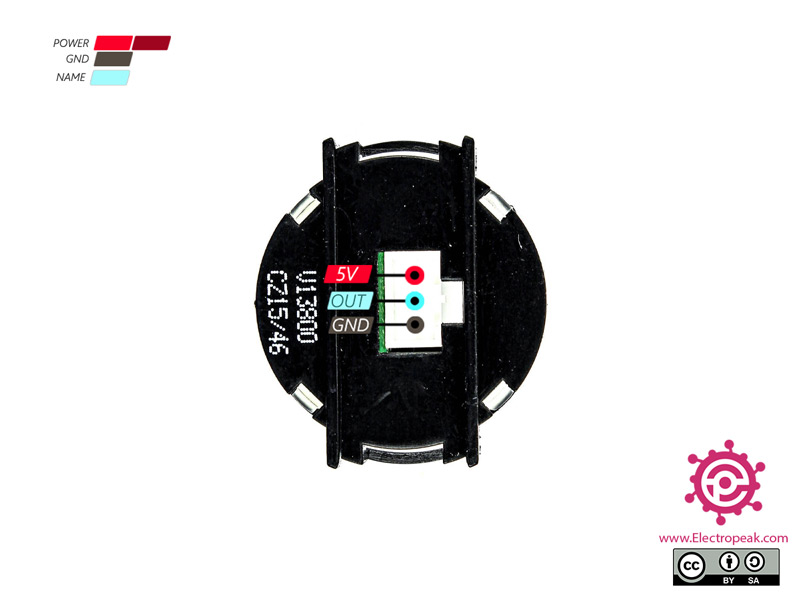

پین اوت (Pinout) این ماژول را می توانید در تصویر زیر مشاهده کنید.

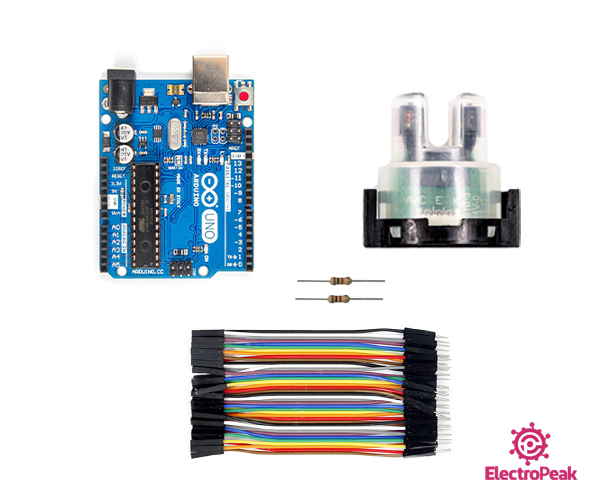

لوازمی که به آن احتیاج دارید
قطعات مورد نیاز
نرم افزارهای مورد نیاز
راه اندازی سنسور TSD-10 با آردوینو
گام اول: سیم بندی

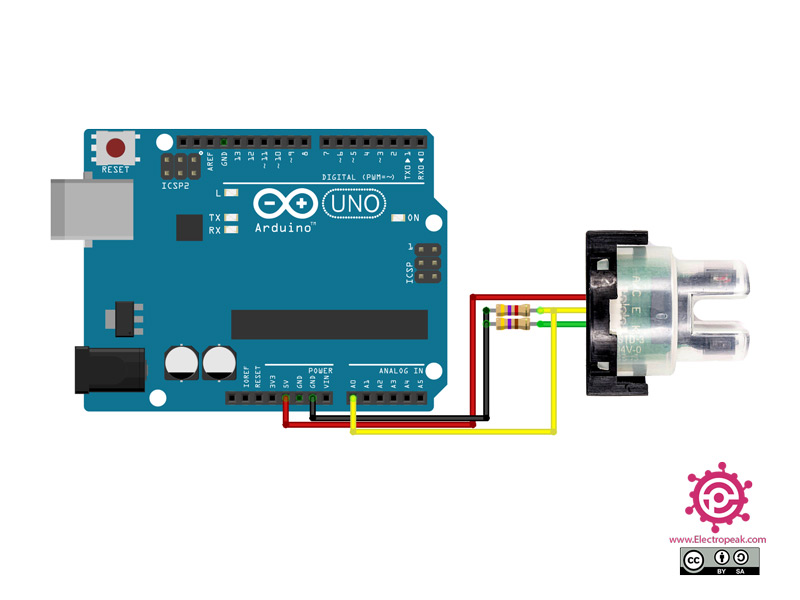

مطابق مدار زیر، ماژول را به آردوینو وصل کنید.
گام دوم: کد
کد زیر را روی برد آردوینوی خود آپلود کنید.
/*
modified on Sep 28, 2020
Modified by MohammedDamirchi from Arduino Examples
Home
*/
// the setup routine runs once when you press reset:
void setup() {
// initialize serial communication at 9600 bits per second:
Serial.begin(9600);
}
// the loop routine runs over and over again forever:
void loop() {
// read the input on analog pin 0:
int sensorValue = analogRead(A0);
// print out the value you read:
Serial.println(sensorValue);
delay(20);
}
پس از آپلود کد، سریال مانیتور دستگاه خود را باز کنید.
Comments (2)
بجای اردوینو با plc هم میشه راه اندازی کرد ؟
با سلام
در صورتی که PLC شما امکان ADC (خواندن آنالوگ) را دارد بله می توانید.
