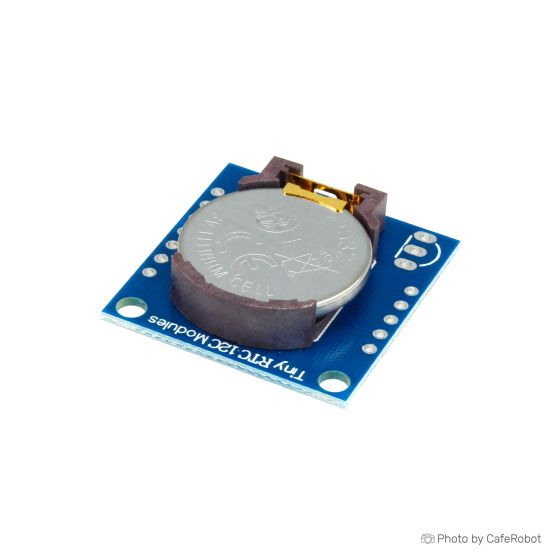

ماژول ساعت DS1307 دارای ارتباط I2C

Name: ماژول ساعت DS1307 دارای ارتباط I2C
SKU: misc-03-001
Price: 53700 IRT
Availability: InStock
Rating: 4.7 (13 reviews)

[misc-03-001]

امتیاز:

93 % of 100

13 دیدگاه کاربران افزودن دیدگاه

11 نفر از خریداران، این کالا را پیشنهاد کرده اند

قیمت های پلکانی:

+25 5 % ‎51٬100 تومان
+100 7 % ‎49٬800 تومان
+300 10 % ‎48٬510 تومان
+500 12 % ‎47٬210 تومان
+1000 15 % ‎45٬910 تومان

گارانتی اصالت و سلامت فیزیکی کالا جزئیات

30 هزار تومان تخفیف اولین خرید با کد HELLO (حداقل خرید 300 هزار تومان)

موجودی: 190 عدد

کد انبار

misc-03-001

ارسال با پست پیشتاز اگر تا دیگر خرید کنید. رایگان برای ۳+ میلیون تومان

با پیک فوری اگر تا دیگر خرید کنید. ویژه تهران

سایر روش ها

‎53٬700 تومان

ارسال
اکسپرس رایگان ۷ روز
ضمانت بازگشت کالا تخفیف‌های ویژه
مشتریان دایمی آموزش‌های
گام به گام

محصولات مرتبط

آموزش‌های مرتبط

آموزش راه‌اندازی ماژول ساعت دقیق DS1307 با آردوینو

چگونه از DS1307 با آردوینو استفاده کنیم و یک یادآور هوشمند بسازیم؟

سوالی دارید؟

سوالات فنی خود را در انجمن کافه ربات مطرح کنید و کمتر از ۲۴ ساعت جواب بگیرید.

توضیحات

ماژول ساعت RTC DS1307 یک راه‌حل دقیق و مطمئن برای زمان‌سنجی در پروژه‌های مختلف است. این ماژول با قابلیت‌های دقیق نگه‌داری زمان و سازگاری با پروتکل ارتباطی I2C، به ویژه برای پروژه‌هایی که نیاز به ثبت دقیق زمان و تاریخ دارند، بسیار مناسب است. توجه داشته باشید که این ماژول بدون باتری عرضه می‌شود، اما از باتری CR2032 برای تأمین برق پشتیبان پشتیبانی می‌کند تا در صورت قطع برق، زمان‌سنجی ادامه یابد.

مشخصات فنی ماژول ساعت DS1307 دارای ارتباط I2C

نوع: ماژول ساعت RTC DS1307 با پروتکل I2C و حافظه 24C32
ابعاد: 27x28x8.4 میلی‌متر
پروتکل ارتباطی: I2C
ولتاژ تغذیه: 5 ولت DC
پشتیبانی باتری پشتیبان: CR2032 (شامل نمی‌شود)
دقت ساعت: ±2ppm (در 0°C تا +40°C)، ±3.5ppm (در -40°C تا +85°C)
چیپ حافظه: 24C32 (ظرفیت 32Kbit یا 4Kbyte)
دمای کاری: -40°C تا +85°C
نگهداری ساعت ، دقیقه ، ثانیه
نگهداری روز ، ماه ، سال
تصحیح تقویم بر اساس سالهای كبیسه
اعتبار تقویم: تا سال 2100 میلادی
محاسبه خودكار ماههای كمتر از 31 روز
56 بایت حافظه غیر فرار در دسترس
جریان مصرفی باطری backup: كمتر از 500nA
امكان دسترسی به EEPROM سریال: دارد

دیدگاه کاربران 13

Write Your Own Review

تنها کاربرانی که ثبت نام کرده اند می توانند دیدگاه خود را بنویسند. لطفا وارد شوید یا یک حساب کاربری ایجاد کنید

پرسش و پاسخ 9

پرسش و پاسخ

با سلام میتونیم برای تغذیه فقط از آردوینو استفاده کنیم؟

با سلام. بله

پرسش توسط امین در 6 مهر 1402

توی این ماژول جایی برای نصب سنسور دمای DS18B20 داره! میخواستم بدونم با استفاده از همون دو تا سیم I2C میتونم اطلاعات دما رو بخونم یا اطلاعات دماسنج فقط از طریق پایه DS فقط خونده میشه

با سلام پایه وسط آن مستقیم به DS متصل است و به پایه‌های I2C متصل نیست.

پرسش توسط مصطفی در 31 فروردین 1401

سلام.چون امکان پاسخ دادن وجود نداشت در غالب یک پرسش دیگه مطرح می کنم. بله من این کار رو کردم و مشکل حل شد.فقط خواستم بگم اگه این ماژول رو خودتون تولید می کنید که این مورد رو اصلاح کنید اگر هم که از جای دیگه تهیه می کنید که به اونها منتقل کنید. تا این مشکل برطرف بشه و احیانا خریدار دیگه ای با این مشکل رو به رو نشه. ممنون از پاسخگویی تون

با سلام ممنون از شما بابت توضیحاتتان

پرسش توسط عرفان در 14 اسفند 1400

سلام.من این ماژول رو تهیه کردم و براش یک باتری CR2032 گرفتم. در حالت عادی که تغذیه وصله مشکلی نیست ولی وقتی که تغذیه رو قطع می کنم و انتظار دارم از باتری بک آپ تامین بشه مشکلی هست. و دیدیم که بعد از چند دقیقه که دوباره تغذیه وصل شد زمان برابر آخرین زمانی است که VCC رو قطع کردم و اصلا شمارش زمان ادامه نیافت. اول بگم که این باتری با وجوود اینکه رویش نوشته 3 ولت ولی 3.38 ولت تولید می کنه . در ادامه وقتی ولتاژ رو پایه Vbat رو آیسی رو اندازه گرفتم مقدارش 2.48 یا کمتر بود که مشخصه با این مقدار دیگه آیسی نمی تونه عمل شمارش رو انجام بده.بعد از بررسی برد دیدم در مسیر تغذیه باتری بک آپ یک مقاومت وجود داره که سبب این افت ولتاژ شده. با توجه به اینکه کسی که این ماژول رو می خره احتمالا دیتاشیت رو می خونه و میدونه چه باتری باید تامین کنه دیگه چه نیازی به وجود اون مقاومت هست که باعث عملکرد ناقص ماژول میشه. ازتون می خوام این موضوع رو بررسی کنید.

با سلام
استدلالتون منطقیه.
امکانش هست خودتون به صورت مجزا به پایه BAT ولتاژ 3 ولت دهید.اگر ماژول کار کرد احتمال زیاد با کاهش مقدار مقاومت، بایستی ماژول عملکرد صحیح را داشته باشد.

پرسش توسط عرفان در 10 اسفند 1400

سلام ببخشید این مدل با مدل مشکی که گرانتر هست دقیقا چه فرقی دارد؟؟

با سلام ماژول های ساعت معمولا عملکردی مشابه دارند و اکثرا از پروتکل i2c استفاده می‌کنند. تفاوت در قیمت آنها نیز بیشتر به علت کیفیت در ساخت و دقت آنها می‌باشد.

پرسش توسط محمد مهدی در 8 خرداد 1400

سلام. طبق تجربه ای که داشتم اگر دو عدد مقاومت 10k بعنوان pull-up بین پایه های scl/sda و vcc نصب بشه مشکل دقت ساعت حل خواهد شد.

با سلام با تشکر که تجبره خود را با ما در میان گذاشتید

پرسش توسط امیر شقاقی در 19 آبان 1399

سلام این ماژول چند پین اردوینو رو اشغال میکنه؟ متشکرم

باسلام. این ماژول به دو سیم تغذیه و دو سیم برای ارتباط I2C نیاز دارد. (مجموعا 4 سیم) البته می توانید تغذیه ی آن را از آردوینو تامین نکنید و فقط دو سیم I2C را متصل کنید.

پرسش توسط علی در 16 تیر 1398

سلام. من ماژولی برای اردوینو لازم دارم که تایم رو بتونه ذخیره کنه، تا بتونم یک عملی رو هر چند ساعت یکبار انجام بده. این ماژول کاربردیه برای این هدف؟

باسلام. بله. می توانید از این ماژول استفاده کنید. تنها مشکل این ماژول این است که ساعت آن در هر هفته حدود چند دقیقه عقب یا جلو می افتد. اگر نیاز به ماژول دقیق تری دارید، از DS3231 استفاده کنید.

پرسش توسط علی در 12 تیر 1398

ماژول با باطری سکه ای ارسال میشه ؟؟؟

با سلام خیر، باتری به همراه ماژول ارسال نمی شود

پرسش توسط مجید در 15 آبان 1396
