آموزش جامع راه اندازی نمایشگر های TFT LCD با آردوینو [با پروژه نمونه]

فهرست مطالب

مقدمه

در بسیاری از پروژه ها نیاز دارید که اطلاعاتی را به کاربر نمایش دهید. یکی از بهترین روش ها برای نمایش این اطلاعات، استفاده از نمایشگر های رنگی می باشد. در این آموزش با نحوه ی کار با نمایشگر های TFT آشنا می شوید و راه اندازی این نمایشگرها با آردینو را از سطح ابتدایی تا پیشرفته فرا می گیرید.

آنچه در این آموزش یاد می‌گیرید

  • راه اندازی نمایشگر با آردوینو
  • نمایش متن با فونت دلخواه بر روی نمایشگر
  • رسم انواع اشکال هندسی مانند دایره، مستطیل و مثلث و …
  • نمایش تصاویر bitmap و رنگی
  • تغییر تنظیمات نمایشگر مثل چرخاندن صفحه و …
  • نمایش انیمیشن روی نمایشگر

کدام نمایشگر و کدام پردازنده مناسب است؟

اندازه و کیفیت نمایشگر تاثیر زیادی در پروژه ی شما خواهد داشت. نمایشگرها با اندازه ی بزرگ لزوما همیشه بهتر نیستند. اگر قصد دارید تصاویر با کیفیتی را نمایش دهید، علاوه بر سایز بزرگ، باید از نمایشگر با رزولوشن بالا استفاده کنید. با این حال، نمایش تصاویر با رزولوشن بالا بدون چالش هم نیست. از چالش های اصلی آن، محدودیت سرعت پردازنده ی شما در نمایش اطلاعات روی نمایشگر و اشغال حجم زیادی از حافظه برای ذخیره ی عکس است. پس برای انتخاب یک نمایشگر مناسب، ابتدا باید کیفیت تصویر، اندازه ی نمایشگر و محدویدیت های پروژه ی خود را در نظر بگیرید. پیشنهاد ما استفاده از نمایشگر های متداول آردوینو در چهار اندازه ی 3.5 اینچ (480×320) یا 2.8 اینچ (400×240) یا 2.4 اینچ (320×240) یا 1.8 اینچ (220×176) است. قدم بعدی پس از انتخاب نمایشگر، انتخاب پردازنده ی مناسب است. اگر می خواهید عدد، متن و عکس های ساده نمایش دهید و سرعت نمایش اطلاعات برایتان اهمیت ندارد، بردهای آردوینو با پردازنده ی Atmega328 (مثل آردوینو UNO و NANO) برای شما مناسب است. همچنین اگر حجم کد شما زیاد است و نیاز به حافظه ی بیشتری دارید می توانید از آردوینو MEGA با پردازنده ی Atmega2560 استفاده کنید. اگر نیاز به نمایش تصاویر با کیفیت و سرعت پیشتر دارید، باید از آردوینو های مبتنی بر پردازنده های ARM مثل آردوینو DUE استفاده کنید.

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

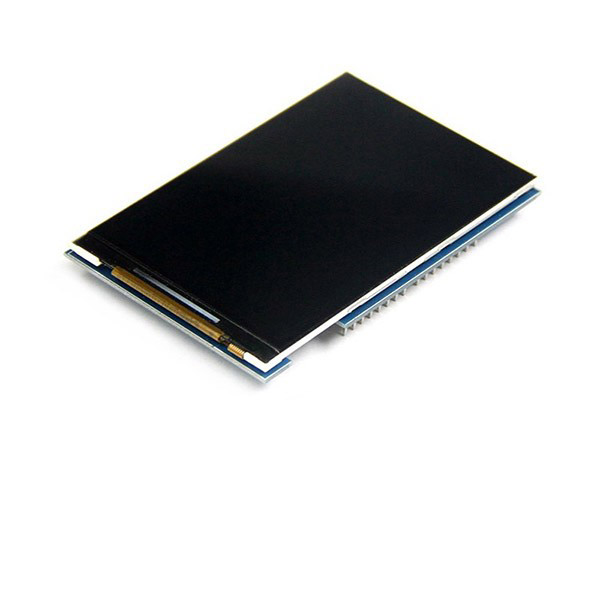

شیلد نمایشگر 3.5 اینچ × 1
شیلد نمایشگر 2.4 اینچ × 1
آردوینو UNO × 1
آردوینو MEGA-2560 × 1
آردوینو DUE × 1

نرم افزارهای مورد نیاز

Arduino IDE

کتابخانه های مورد نیاز برای نمایشگرهای TFT LCD

برای راه اندازی ساده تر نمایشگر های TFT می توانید از کتابخانه های آماده ی زیر استفاده کنید.

دانلود کتابخانه های مورد نیاز:

Icon

Adafruit GFX

1 file(s) 296.80 KB
Download

Icon

MCUFRIEND kbv

1 file(s) 857.15 KB
Download

پس از اینکه فایل MCUFRIEND KBV را از حالت فشرده خارج کردید، می توانید فایل  MCUFRIEND_kbv.CPP را باز کنید. در این فایل لیستی از درایور هایی که با این کتابخانه قابل راه اندازی هستند، وجود دارد.

همچنین در پوشه ی Example، مثال های متنوعی برای کار با نمایشگرهای مختلف وجود دارد.

راه اندازی نمایشگرهای TFT با آردوینو

برای کد نویسی، ابتدا باید دو کتابخانه ی معرفی شده را دانلود و نصب کنید. اگر اولین بار است که با آردوینو کار می کنید، نگران نباشید. فقط کافیست مراحل زیر را دنبال کنید:

  1. به آدرس www.arduino.cc/en/Main/Software رفته و نرم افزار IDE را متناسب با سیستم عامل خود دانلود و نصب کنید.
  2. نرم افزار Arduino IDE را اجرا کنید. تمام کد های پیش فرض را پاک کرده و کد زیر را به جای آن کپی کنید.
  3. برای نصب کتابخانه ها، از پنجره ی Sketch و بخش Include Library، گزینه ی Add .ZIP Library را انتخاب کنید و فایل های کتابخانه ای که دانلود کردید را انتخاب کنید.
  4. نوع آردوینو خود را از پنجره ی Tools و قسمت Board انتخاب کنید.
  5. پورتی که (COM) آردوینو به آن متصل است را در پنجره ی Tools انتخاب کنید.
  6. دکمه ی Upload (شکلی که شبیه فلش است) را بزنید تا کد شما روی آردوینو آپلود شود.
  7. شما با موفقیت کد خود را روی آردوینو ریختید.

افزودن کتابخانه مورد نیاز

#include "Adafruit_GFX.h"
#include "MCUFRIEND_kbv.h"

خط اول و دوم، کتابخانه های مورد نیاز برای کار با نمایشگر های گرافیکی است. همواره باید آن ها را به اول کد خود اضافه کنید.

کتابخانه های زیر برای راه اندازی اولیه ی نمایشگر مورد نیاز نیستند. با این حال شما می توانید آن ها را هم به کدتان اضافه کنید

#include "TouchScreen.h" // only when you want to use touch screen

#include "bitmap_mono.h" // when you want to display a bitmap image from library
#include "bitmap_RGB.h" // when you want to display a bitmap image from library

#include "Fonts/FreeSans9pt7b.h"    // when you want other fonts
#include "Fonts/FreeSans12pt7b.h" // when you want other fonts
#include "Fonts/FreeSerif12pt7b.h" // when you want other fonts
#include "FreeDefaultFonts.h" // when you want other fonts

#include "SPI.h"  // using sdcard for display bitmap image
#include "SD.h"

دستورات پایه نمایشگر های TFT

ساختن شئ از کلاس های کتابخانه

//(int CS=A3, int RS=A2, int WR=A1, int RD=A0, int RST=A4)
MCUFRIEND_kbv tft(A3, A2, A1, A0, A4);
این خط شئی به نام tft از کلاس MCUFRIEND_kbv می سازد و ارتباط SPI بین نمایشگر و آردوینو را فراهم می کند.

شروع به کار نمایشگر

uint16_t ID = tft.readID();
tft.begin(ID);
تابع tft.readID آی دی نمایشگر را به صورت خودکار می خواند و آن را در متغیری به نام ID می ریزد. سپس با دستور tft.begin، نمایشگر شروع به کار می کند.

رزولوشن نمایشگر

tft.width(); //int16_t width(void);
tft.height(); //int16_t height(void);
با دو تابع فوق، می توانید مقدار رزولوشن نمایشگر خود را بفهمید. برای این کار، کافیست خروجی هرکدام از توابع خود را در یک متغیر از نوع  بریزید.

رنگ نمایشگر

tft.fillScreen(t); //fillScreen(uint16_t t);

با تابع fillScreen می توانید رنگ تمام صفحه را به رنگ t تغییر دهید. t باید یک متغیر 16 بیتی از کد رنگی UTFT باشد.

می توانید رنگ های زیر را به کد خود اضافه کنید و  از آن ها استفاده کنید.

#define BLACK 0x0000
#define NAVY 0x000F
#define DARKGREEN 0x03E0
#define DARKCYAN 0x03EF
#define MAROON 0x7800
#define PURPLE 0x780F
#define OLIVE 0x7BE0
#define LIGHTGREY 0xC618
#define DARKGREY 0x7BEF
#define BLUE 0x001F
#define GREEN 0x07E0
#define CYAN 0x07FF
#define RED 0xF800
#define MAGENTA 0xF81F
#define YELLOW 0xFFE0
#define WHITE 0xFFFF
#define ORANGE 0xFD20
#define GREENYELLOW 0xAFE5
#define PINK 0xF81F

رنگ کردن یک پیکسل

tft.drawPixel(x,y,t); //drawPixel(int16_t x, int16_t y, uint16_t t)
tft.readPixel(x,y); //uint16_t readPixel(int16_t x, int16_t y)

رسم خط

tft.drawFastVLine(x,y,h,t); //drawFastVLine(int16_t x, int16_t y, int16_t h, uint16_t t)
tft.drawFastHLine(x,y,w,t); //drawFastHLine(int16_t x, int16_t y, int16_t w, uint16_t t)
tft.drawLine(xi,yi,xj,yj,t); //drawLine(int16_t x0, int16_t y0, int16_t x1, int16_t y1, uint16_t t)

تابع drawFastVLine یک خط عمودی از مبدا x و y و به طول h پیکسل و رنگ t رسم می کند.

تابع drawFastHLine یک خط افقی از مبدا x و y و به طول w پیکسل و رنگ t رسم می کند.

تابع drawLine یک خط از نقطه ی xi و yi به نقطه ی xj و yj به رنگ t رسم می کند.

برای مثال، کد زیر خط هایی به ضخامت 5 پیکسل رسم می کند:

for (uint16_t a=0; a<5; a++){
    tft.drawFastVLine(x+a, y, h, t);}

for (uint16_t a=0; a<5; a++){
    tft.drawFastHLine(x, y+a, w, t);}

for (uint16_t a=0; a<5; a++){
    tft.drawLine(xi+a, yi, xj+a, yj, t);}
for (uint16_t a=0; a<5; a++){
    tft.drawLine(xi, yi+a, xj, yj+a, t);}

رسم مستطیل

tft.fillRect(x,y,w,h,t); //fillRect(int16_t x, int16_t y, int16_t w, int16_t h, uint16_t t)
tft.drawRect(x,y,w,h,t); //drawRect(int16_t x, int16_t y, int16_t w, int16_t h, uint16_t t)
tft.fillRoundRect(x,y,w,h,r,t); //fillRoundRect (int16_t x, int16_t y, int16_t w, int16_t h, uint8_t R , uint16_t t)
tft.drawRoundRect(x,y,w,h,r,t); //drawRoundRect(int16_t x, int16_t y, int16_t w, int16_t h, uint8_t R , uint16_t t)

تابع fillRect یک مستطیل تو پر از مبدا x و y و اندازه های w و h و رنگ t رسم می کند.

تابع drawRect یک مستطیل تو خالی از مبدا x و y و اندازه های w و h و رنگ t رسم می کند.

تابع fillRoundRect مستطیلی تو پر از مبدا x و y و اندازه های w و h و رنگ t با گوشه ها ی گرد به شعاع r رسم می کند.

تابع drawRoundRect مستطیلی تو خالی از مبدا x و y و اندازه های w و h و رنگ t با گوشه ها ی گرد به شعاع r رسم می کند.

رسم دایره

tft.drawCircle(x,y,r,t); //drawCircle(int16_t x, int16_t y, int16_t r, uint16_t t)
tft.fillCircle(x,y,r,t); //fillCircle(int16_t x, int16_t y, int16_t r, uint16_t t)

تابع fillCircle دایره ای تو پر به مبدا x و y و شعاع r و رنگ t رسم می کند.

تابع drawCircle دایره ای تو خالی به مبدا x و y و شعاع r و رنگ t رسم می کند.

با کد زیر می توانید کمان هایی بین 0 تا 4000 رسم کنید.

for (int p = 0; p < 4000; p++) {
  j = 120 * (sin(PI * p / 2000));
  i = 120 * (cos(PI * p / 2000));
  j2 = 60 * (sin(PI * p / 2000));
  i2 = 60 * (cos(PI * p / 2000));
  tft.drawLine(i2 + 160, j2 + 160, i + 160, j + 160, col[n]);
}

رسم مثلث

tft.drawTriangle(x1,y1,x2,y2,x3,y3,t); //drawTriangle(int16_t x1, int16_t y1, int16_t x2, int16_t y2, int16_t x3, int16_t y3, uint16_t t)
tft.fillTriangle(x1,y1,x2,y2,x3,y3,t); //fillTriangle(int16_t x1, int16_t y1, int16_t x2, int16_t y2, int16_t x3, int16_t y3, uint16_t t)

تابع drawTriangle مثلثی تو خالی با سه گوشه ی x و y و z و رنگ t رسم می کند.

تابع fillTriangle مثلثی تو پر با سه گوشه ی x و y و z و رنگ t رسم می کند.

نمایش متن

tft.setCursor(x,y); //setCursor(int16_t x, int16_t y)
دستور فوق، محل شروع نوشتن (cursor) را به مختصات x و y منتقل می کند.
tft.setTextColor(t); //setTextColor(uint16_t t)
tft.setTextColor(t,b); //setTextColor(uint16_t t, uint16_t b)

خط اول کد بالا، رنگ نوشته را مشخص می کند.

با دستور دوم، علاوه بر رنگ نوشته، می توانید رنگ پس زمینه ی آن را نیز تعیین کنید.

tft.setTextSize(s); //setTextSize(uint8_t s)

این دستور سایز نوشته را تعیین می کند. s می تواند عددی بین 1 تا 5 باشد.

tft.write(c); //write(uint8_t c)
این دستور، کاراکتر c را روی نمایشگر نشان می دهد.
tft.println("www.Electropeak.com");
tft.print("www.Electropeak.com");

با دستورات فوق می توانید رشته ای از کاراکتر ها را روی LCD نمایش دهید. تفاوت دستور اول با دوم در این است که در دستور اول، علاوه بر اینکه متن روی LCD نمایش داده می شود، cursor نیز به خط بعدی می رود.

showmsgXY(x,y,sz,&FreeSans9pt7b,"www.Electropeak.com"); //void showmsgXY(int x, int y, int sz, const GFXfont *f, const char *msg)

void showmsgXY(int x, int y, int sz, const GFXfont *f, const char *msg)
{
  int16_t x1, y1;
  uint16_t wid, ht;
  tft.setFont(f);
  tft.setCursor(x, y);
  tft.setTextColor(0x0000);
  tft.setTextSize(sz);
  tft.print(msg);
}

این کد فونت متن شما را تغییر می دهد. برای استفاده از آن باید کتابخانه ی فونت مورد نظر را به کد اضافه کنید.

for (int j = 0; j < 20; j++) {
    tft.setCursor(145, 290);
    int color = tft.color565(r -= 12, g -= 12, b -= 12);
    tft.setTextColor(color);
    tft.print("www.Electropeak.com");
    delay(30);
}

این تابع متن نمایش داده روی نمایشگر را محو می کند.

چرخاندن نمایشگر

tft.setRotation(r); //setRotation(uint8_t r)

معکوس کردن رنگ صفحه

tft.invertDisplay(i); //invertDisplay(boolean i)
کدفوق رنگ صفحه را معکوس (Invert) می کند.
tft.color565(r,g,b); //uint16_t color565(uint8_t r, uint8_t g, uint8_t b)
با این کد می توانید رنگ RGB را به کد UTFT تبدیل کنید.

اسکرول صفحه

for (uint16_t i = 0; i < maxscroll; i++) {
   tft.vertScroll(0, maxscroll, i);
   delay(10);
}
با کد فوق، صفحه ی نمایشگر اسکرول می خورد. Maxroll بیشترین ارتفاع اسکرول خوردن صفحه را مشخص می کند.

راه اندازی مجدد نمایشگر

tft.reset();
برای ریست کردن از این دستور استفاده کنید.

نمایش تصاویر سیاه و سفید (Monochrome)

static const uint8_t name[] PROGMEM = {
    //Add image code here.
}
tft.drawBitmap(x, y, name, sx, sy, 0x0000);

برای نمایش تصاویر سیاه و سفید ابتدا باید آن ها را به کد هگز تبدیل کنید. برای این کار می توانید نرم افزار زیر را دانلود کنید.

x و y مختصات شروع رسم تصویر و sx و sy اندازه های تصویر برمبنای پیکسل است. شما می توانید با تغییر آخرین ورودی، رنگ تصویر را عوض کنید.

نرم افزار تبدیل عکس به کد:

Icon

Image to Hex Code Converter

1 file(s) 11 MB
Download

نمایش تصاویر رنگی

const uint16_t PROGMEM name[] = {
    //Add image code here.
}
tft.drawRGBBitmap(x, y, name, sx, sy);
ابتدا باید تصویر را به کد تبدیل کنید. برای این کار از لینک زیر استفاده کنید: http://www.rinkydinkelectronics.com/t_imageconverter565.php کد تصویر را در نرم افزار Arduino IDE کپی کنید. x و y مختصات شروع رسم تصویر و sx و sy اندازه های تصویر برمبنای پیکسل است.

الگوهای آماده

در این مثال، 8 دایره ی تو پر رسم شده است که رنگ آن ها به ترتیب عوض می شود. برای رسم دایره ها حول یک نقطه، می توانید از توابع sin و cos استفاده کنید. برای تغییر رنگ می توانید از تابع color565() استفاده کنید.

ما برای سادگی کار عدد پی (PI) را در ابتدای کد تعریف کردیم.

#include "Adafruit_GFX.h"
#include "MCUFRIEND_kbv.h"
MCUFRIEND_kbv tft;

#include "Fonts/FreeSans9pt7b.h"
#include "Fonts/FreeSans12pt7b.h"
#include "Fonts/FreeSerif12pt7b.h"
#include "FreeDefaultFonts.h"

#define PI 3.1415926535897932384626433832795

int col[8];

void showmsgXY(int x, int y, int sz, const GFXfont *f, const char *msg)
{
  int16_t x1, y1;
  uint16_t wid, ht;


  tft.setFont(f);
  tft.setCursor(x, y);
  tft.setTextColor(0x0000);
  tft.setTextSize(sz);
  tft.print(msg);
}

void setup() {
  tft.reset();
  Serial.begin(9600);
  uint16_t ID = tft.readID();
  tft.begin(ID);
  tft.setRotation(1);
  tft.invertDisplay(true);
  tft.fillScreen(0xffff);
  showmsgXY(170, 250, 2, &FreeSans9pt7b, "Loading...");
  col[0] = tft.color565(155, 0, 50);
  col[1] = tft.color565(170, 30, 80);
  col[2] = tft.color565(195, 60, 110);
  col[3] = tft.color565(215, 90, 140);
  col[4] = tft.color565(230, 120, 170);
  col[5] = tft.color565(250, 150, 200);
  col[6] = tft.color565(255, 180, 220);
  col[7] = tft.color565(255, 210, 240);

}

void loop() {
  for (int i = 8; i > 0; i--) {
    tft.fillCircle(240 + 40 * (cos(-i * PI / 4)), 120 + 40 * (sin(-i * PI / 4)), 10,  col[0]); delay(15);
    tft.fillCircle(240 + 40 * (cos(-(i + 1)*PI / 4)), 120 + 40 * (sin(-(i + 1)*PI / 4)), 10,  col[1]); delay(15);
    tft.fillCircle(240 + 40 * (cos(-(i + 2)*PI / 4)), 120 + 40 * (sin(-(i + 2)*PI / 4)), 10,  col[2]); delay(15);
    tft.fillCircle(240 + 40 * (cos(-(i + 3)*PI / 4)), 120 + 40 * (sin(-(i + 3)*PI / 4)), 10,  col[3]); delay(15);
    tft.fillCircle(240 + 40 * (cos(-(i + 4)*PI / 4)), 120 + 40 * (sin(-(i + 4)*PI / 4)), 10,  col[4]); delay(15);
    tft.fillCircle(240 + 40 * (cos(-(i + 5)*PI / 4)), 120 + 40 * (sin(-(i + 5)*PI / 4)), 10,  col[5]); delay(15);
    tft.fillCircle(240 + 40 * (cos(-(i + 6)*PI / 4)), 120 + 40 * (sin(-(i + 6)*PI / 4)), 10,  col[6]); delay(15);
    tft.fillCircle(240 + 40 * (cos(-(i + 7)*PI / 4)), 120 + 40 * (sin(-(i + 7)*PI / 4)), 10,  col[7]); delay(15);
  }
}
در این مثال نحوه ی استفاده از یک فونت کلاسیک برای نوشتن متن و تابع fade برای محو کردن نوشته را مشاهده می کنید.
#include "Adafruit_GFX.h"   // Core graphics library
#include "MCUFRIEND_kbv.h"   // Hardware-specific library
MCUFRIEND_kbv tft;

#include "Fonts/FreeSans9pt7b.h"
#include "Fonts/FreeSans12pt7b.h"
#include "Fonts/FreeSerif12pt7b.h"
#include "FreeDefaultFonts.h"


#define WHITE 0xFFFF

void showmsgXY(int x, int y, int sz, const GFXfont *f, const char *msg)
{
  int16_t x1, y1;
  uint16_t wid, ht;
  tft.setFont(f);
  tft.setCursor(x, y);
  tft.setTextSize(sz);
  tft.println(msg);
}

uint8_t r = 255, g = 255, b = 255;
uint16_t color;

void setup()
{
  Serial.begin(9600);
  uint16_t ID = tft.readID();
  tft.begin(ID);
  tft.invertDisplay(true);
  tft.setRotation(1);
}

void loop(void)
{
  tft.invertDisplay(true);
  tft.fillScreen(WHITE);

  color = tft.color565(40, 40, 40);
  tft.setTextColor(color);
  showmsgXY(50, 40, 1, &FreeSerif12pt7b, " I love those who can smile in trouble,"); delay(40);
  tft.println("         who can gather strength from distress,"); delay(40);
  tft.println("              and grow brave by reflection."); delay(40);
  tft.println("      'Tis the business of little minds to shrink,"); delay(40);
  tft.println("               but they whose heart is firm,"); delay(40);
  tft.println("    and whose conscience approves their conduct,"); delay(40);
  tft.println("       will pursue their principles unto death."); delay(40);
  tft.println(" ");
  delay(700);
  for (int j = 0; j < 20; j++) {
    tft.setCursor(145, 290);
    color = tft.color565(r -= 12, g -= 12, b -= 12);
    tft.setTextColor(color);
    tft.print(" ---- Da Vinci ----");
    delay(30);
  }

  while (1);
}

در این مثال، ابتدا یک تصویر jpg. به فایل c. تبدیل شده است و سپس با توابع fade و scroll نمایش داده شده است.

می توانید فایل هدر زیر را دانلود کنید و آن را به پوشه ی کد خود انتقال دهید.

فایل Ard_Logo.h

#include "Adafruit_GFX.h"    // Core graphics library
#include "MCUFRIEND_kbv.h"   // Hardware-specific library
MCUFRIEND_kbv tft;

#include "Ard_Logo.h"

#define BLACK   0x0000
#define RED     0xF800
#define GREEN   0x07E0
#define WHITE   0xFFFF
#define GREY    0x8410

#include "Fonts/FreeSans9pt7b.h"
#include "Fonts/FreeSans12pt7b.h"
#include "Fonts/FreeSerif12pt7b.h"
#include "FreeDefaultFonts.h"


void showmsgXY(int x, int y, int sz, const GFXfont *f, const char *msg)
{
  int16_t x1, y1;
  uint16_t wid, ht;
  tft.setFont(f);
  tft.setCursor(x, y);
  tft.setTextSize(sz);
  tft.println(msg);
}

uint8_t r = 255, g = 255, b = 255;
uint16_t color;

void setup()
{
  Serial.begin(9600);
  uint16_t ID = tft.readID();
  tft.begin(ID);
  tft.invertDisplay(true);
  tft.setRotation(1);
}

void loop(void)
{
  tft.invertDisplay(true);
  tft.fillScreen(WHITE);

  tft.drawRGBBitmap(100, 50, Logo, 350, 200);
delay(1000);
  tft.setTextSize(2);
  for (int j = 0; j < 20; j++) {
    color = tft.color565(r -= 12, g -= 12, b -= 12);
    tft.setTextColor(color);
    showmsgXY(95, 280, 1, &FreeSans12pt7b, "ELECTROPEAK PRESENTS");
    delay(20);
  }
delay(1000);
  for (int i = 0; i < 480; i++) {
    tft.vertScroll(0, 480, i);
    tft.drawFastVLine(i, 0, 320, 0xffff); // vertical line
    delay(5);}

    while (1);
  }
در این کد از سه تابع draw lines ،filled circles و string برای رسم نمودار استفاده شده است.
#include "Adafruit_GFX.h"
#include "MCUFRIEND_kbv.h"

MCUFRIEND_kbv tft;

uint16_t ox=0,oy=0;
int ave=0, avec=0, avet=0;

////////////////////////////////////////////////////////////////
void aveg(void)
{int z=0;
Serial.println(ave);
Serial.println(avec);
    avet=ave/avec;
    Serial.println(avet);
    avet=avet*32;

    for (int i=0; i<24; i++){

    for (uint16_t a=0; a<3; a++){
    tft.drawLine(avet+a, z, avet+a, z+10, 0xFB21);} // thick
    for (uint16_t a=0; a<2; a++){
    tft.drawLine(avet-a, z, avet-a, z+10, 0xFB21);
    }
    delay(100);
    z=z+20;
    }
    }
    //////////////////////////////////////////////////////////////////
    void dchart_10x10(uint16_t nx,uint16_t ny) {
    ave+=nx;
    avec++;
    nx=nx*32;
    ny=ny*48;
    tft.drawCircle(nx, ny, 10, 0x0517);
    tft.drawCircle(nx, ny, 9, 0x0517);
    tft.fillCircle(nx, ny, 7, 0x0517);
    delay(100);
    ox=nx;
    oy=ny;
    }
    ///////////////////////////////////////////////////////////////////////
    void dotchart_10x10(uint16_t nx,uint16_t ny) {
    ave+=nx;
    avec++;
    nx=nx*32;
    ny=ny*48;
    int plus=0;
    float fplus=0;
    int sign=0;
    int y=0,x=0;
    y=oy; x=ox;
    float xmines, ymines;
    xmines=nx-ox;
    ymines=ny-oy;
    if (ox>nx){
    xmines=ox-nx;
    sign=1;
    }
    else
    sign=0;

  for (int a=0; a<(ny-oy); a++)
   {
    fplus+=xmines/ymines;
    plus=fplus;
    if (sign==1)
    tft.drawFastHLine(0, y, x-plus, 0xBFDF);
    else
    tft.drawFastHLine(0, y, x+plus, 0xBFDF);
    y++;
    delay(5);}

      for (uint16_t a=0; a<2; a++){
     tft.drawLine(ox+a, oy, nx+a, ny, 0x01E8);} // thick
     for (uint16_t a=0; a<2; a++){
     tft.drawLine(ox, oy+a, nx, ny+a, 0x01E8);}


    ox=nx;
    oy=ny;
}
////////////////////////////////////////////////////////////////////

void setup() {
  tft.reset();
  Serial.begin(9600);
  uint16_t ID = tft.readID();
  tft.begin(ID);
}

void loop() {
tft.invertDisplay(true);
tft.fillScreen(0xffff);

dotchart_10x10(3, 0);
dotchart_10x10(2, 1);
dotchart_10x10(4, 2);
dotchart_10x10(4, 3);
dotchart_10x10(5, 4);
dotchart_10x10(3, 5);
dotchart_10x10(6, 6);
dotchart_10x10(7, 7);
dotchart_10x10(9, 8);
dotchart_10x10(8, 9);
dotchart_10x10(10, 10);

dchart_10x10(3, 0);
dchart_10x10(2, 1);
dchart_10x10(4, 2);
dchart_10x10(4, 3);
dchart_10x10(5, 4);
dchart_10x10(3, 5);
dchart_10x10(6, 6);
dchart_10x10(7, 7);
dchart_10x10(9, 8);
dchart_10x10(8, 9);
dchart_10x10(10, 10);


tft.setRotation(1);
tft.setTextSize(2);
tft.setTextColor(0x01E8);
tft.setCursor(20, 20);
tft.print("Average");

int dl=20;
for (int i=0;i<6;i++){
for (uint16_t a=0; a<3; a++){
    tft.drawLine(dl, 40+a, dl+10, 40+a, 0xFB21);}
    dl+=16;}

tft.setRotation(0);
    aveg();

while(1);
}

در این مثال، از توابع سینوس و کسینوس برای رسم کمان به قطر دلخواه استفاده شده است.شکل کلی دماسنج یک عکس است که به کد تبدیل شده است و با تابع bitmap نمایش داده شده است. سپس با دستور draw lines سطح گیج کم و زیاد می شود.

کد مورد نیاز:

Icon

Temperature.h

1 file(s) 10.42 KB
Download

#include "Adafruit_GFX.h"
#include "MCUFRIEND_kbv.h"
#include "Math.h"

MCUFRIEND_kbv tft;

#include "Temperature.h"

#define PI 3.1415926535897932384626433832795

int a=1000,b=3500;
int n, f;
int j, j2 ,lj;
int i, i2 ,li;
int pct = 0;
int d[5] = {20, 20, 20, 20, 20};
uint16_t col[5] = {0x7006, 0xF986, 0x6905, 0x7FF7, 0x024D};

void setup() {
  tft.reset();
  Serial.begin(9600);
  uint16_t ID = tft.readID();
  tft.begin(ID);
  tft.invertDisplay(true);
  tft.setTextSize(2);

}

void loop() {
  // put your main code here, to run repeatedly:
  tft.fillScreen(0xffff);
  tft.setRotation(1);
tft.drawBitmap(350, 70, Temp, 70, 180, 0x0000);
tft.fillCircle(385,213,25,tft.color565(255, 0, 0));

  for (int p = 0; p < 4000; p++) {
  j = 120 * (sin(PI * p / 2000));
  i = 120 * (cos(PI * p / 2000));
  j2 = 110 * (sin(PI * p / 2000));
  i2 = 110 * (cos(PI * p / 2000));
  tft.drawLine(i2 + 160, j2 + 160, i + 160, j + 160, tft.color565(100, 100, 100));
  }
  /////////////////////////////////////////////////////////////////////
  if (b>a){
    while (a<b) {
      j = 120 * (sin(PI * a / 2000));
      i = 120 * (cos(PI * a / 2000));
      j2 = 110 * (sin(PI * a / 2000));
      i2 = 110 * (cos(PI * a / 2000));
      tft.drawLine(i2 + 160, j2 + 160, i + 160, j + 160, tft.color565(255, 0, 0));
         tft.fillCircle(160,150,50,0xffff);
         tft.setTextSize(4);
        tft.setTextColor(0x0000);
    tft.setCursor(135, 145);
    tft.print(a/40); tft.print("%");delay(20);

      for (uint16_t c=0; c<13; c++){
     tft.drawLine(378+c, 213, 378+c, (200-a/40), tft.color565(255, 0, 0));
     }       //200=0 & 100=100
     for (uint16_t c=0; c<13; c++){
     tft.drawLine(378, 213+c, 378, (200-a/40)+c, tft.color565(255, 0, 0));
     }

    a++;
    }
    b=0;
    }

  //////////////////////////////////////////////////////////////////

    while(b<a) {
      j = 120 * (sin(PI * a / 2000));
      i = 120 * (cos(PI * a / 2000));
      j2 = 110 * (sin(PI * a / 2000));
      i2 = 110 * (cos(PI * a / 2000));
      tft.drawLine(i2 + 160, j2 + 160, i + 160, j + 160, tft.color565(100, 100, 100));
               tft.fillCircle(160,150,50,0xffff);
         tft.setTextSize(4);
        tft.setTextColor(0x0000);
    tft.setCursor(135, 145);
    tft.print(a/40); tft.print("%");delay(50);

          for (uint16_t c=0; c<13; c++){
     tft.drawLine(378+c, (200-a/40), 378+c, 100, tft.color565(0, 0, 0));
     }       //200=0 & 100=100
     for (uint16_t c=0; c<13; c++){
     tft.drawLine(378, (200-a/40)+c, 378, 100+c, tft.color565(0, 0, 0));
     }

    a--;
    }

  ////////////////////////////////////////////////////////////////////
  while (1);
}
در این مثال شما با استفاده از توابع سینوس و کسینوس می توانید یک نموار دایره  ای رسم کنید. درصد هر قسمت از نمودار را می توانید در آرایه ی d مشخص کنید.
#include "Adafruit_GFX.h"
#include "MCUFRIEND_kbv.h"
#include "Math.h"

MCUFRIEND_kbv tft;

#define PI 3.1415926535897932384626433832795

int n, f;
int j, j2;
int i, i2;
int pct = 0;
int d[5] = {10, 60, 16, 9, 10};
uint16_t col[5] = {0x7006, 0xF986, 0x6905, 0x7FF7, 0x024D};

void setup() {
  tft.reset();
  Serial.begin(9600);
  uint16_t ID = tft.readID();
  tft.begin(ID);
  tft.invertDisplay(true);
  tft.setTextSize(2);
}

void loop() {
  // put your main code here, to run repeatedly:
  tft.fillScreen(0x0042);
  tft.setRotation(1);

  for (int p = 0; p < 4000; p++) {
    j = 120 * (sin(PI * p / 2000));
    i = 120 * (cos(PI * p / 2000));
    j2 = 60 * (sin(PI * p / 2000));
    i2 = 60 * (cos(PI * p / 2000));
    tft.drawLine(i2 + 160, j2 + 160, i + 160, j + 160, col[n]);
  }
  n = 0;
  for (int a = 0; a < 5; a++) {
    pct += d[n] * 40;
    f = 4000 - pct;

    for (int b = 0; b < f; b++) {
      j = 120 * (sin(PI * b / 2000));
      i = 120 * (cos(PI * b / 2000));
      j2 = 60 * (sin(PI * b / 2000));
      i2 = 60 * (cos(PI * b / 2000));
      tft.drawLine(i2 + 160, j2 + 160, i + 160, j + 160, col[n + 1]);
    }
    tft.fillCircle(380, 100 + (30 * n), 10,  col[n]);
    tft.setTextColor(0xffff);
    tft.setCursor(400, 94 + (30 * n));
    tft.print(d[n]); tft.print("%");
    n++;
  }
  while (1);
}

در این مثال از یک عکس ثابت و چند کمان استفاده شده است.

می توانید کد هدر زیر را به پوشه ی کد خود اضافه کنید و از آن استفاده کنید.

کد مورد نیاز:

Icon

Volume.h

1 file(s) 1.45 MB
Download

#include "Adafruit_GFX.h"
#include "MCUFRIEND_kbv.h"
MCUFRIEND_kbv tft;

#include "Volume.h"

#define BLACK   0x0000

int a = 0,b = 4000,c = 1000,d = 3000;
int s=2000;
int j, j2;
int i, i2;
int White;

void setup()
{
  Serial.begin(9600);
  uint16_t ID = tft.readID();
  tft.begin(ID);
  tft.invertDisplay(true);
  tft.setRotation(1);
}

void loop(void)
{
  tft.invertDisplay(true);
  tft.fillScreen(BLACK);

  tft.drawRGBBitmap(0, 0, test, 480, 320);

  White = tft.color565(255, 255, 255);

  while(1){

  if (a < s) {

      j = 14 * (sin(PI * a / 2000));
      i = 14 * (cos(PI * a / 2000));
      j2 = 1 * (sin(PI * a / 2000));
      i2 = 1 * (cos(PI * a / 2000));
      tft.drawLine(i2 + 62, j2 + 240, i + 62, j + 240, White);
      j = 14 * (sin(PI * (a-300) / 2000));
      i = 14 * (cos(PI * (a-300) / 2000));
      j2 = 1 * (sin(PI * (a-300) / 2000));
      i2 = 1 * (cos(PI * (a-300) / 2000));
      tft.drawLine(i2 + 62, j2 + 240, i + 62, j + 240, 0x0000);

      tft.fillRect(50, 285, 30, 30, 0x0000);
      tft.setTextSize(2);
      tft.setTextColor(0xffff);
      tft.setCursor(50, 285);
      tft.print(a / 40); tft.print("%");
      a++;
  }

  if (b < s) {

      j = 14 * (sin(PI * b / 2000));
      i = 14 * (cos(PI * b / 2000));
      j2 = 1 * (sin(PI * b / 2000));
      i2 = 1 * (cos(PI * b / 2000));
      tft.drawLine(i2 + 180, j2 + 240, i + 180, j + 240, White);
      j = 14 * (sin(PI * (b-300) / 2000));
      i = 14 * (cos(PI * (b-300) / 2000));
      j2 = 1 * (sin(PI * (b-300) / 2000));
      i2 = 1 * (cos(PI * (b-300) / 2000));
      tft.drawLine(i2 + 180, j2 + 240, i + 180, j + 240, 0x0000);

      tft.fillRect(168, 285, 30, 30, 0x0000);
      tft.setTextSize(2);
      tft.setTextColor(0xffff);
      tft.setCursor(168, 285);
      tft.print(b / 40); tft.print("%");
      b++;}


    if (c < s) {

      j = 14 * (sin(PI * c / 2000));
      i = 14 * (cos(PI * c / 2000));
      j2 = 1 * (sin(PI * c / 2000));
      i2 = 1 * (cos(PI * c / 2000));
      tft.drawLine(i2 + 297, j2 + 240, i + 297, j + 240, White);
      j = 14 * (sin(PI * (c-300) / 2000));
      i = 14 * (cos(PI * (c-300) / 2000));
      j2 = 1 * (sin(PI * (c-300) / 2000));
      i2 = 1 * (cos(PI * (c-300) / 2000));
      tft.drawLine(i2 + 297, j2 + 240, i + 297, j + 240, 0x0000);

      tft.fillRect(286, 285, 30, 30, 0x0000);
      tft.setTextSize(2);
      tft.setTextColor(0xffff);
      tft.setCursor(286, 285);
      tft.print(c / 40); tft.print("%");
      c++;}


    if (d < s) { j = 14 * (sin(PI * d / 2000)); i = 14 * (cos(PI * d / 2000)); j2 = 1 * (sin(PI * d / 2000)); i2 = 1 * (cos(PI * d / 2000)); tft.drawLine(i2 + 414, j2 + 240, i + 414, j + 240, White); j = 14 * (sin(PI * (d-300) / 2000)); i = 14 * (cos(PI * (d-300) / 2000)); j2 = 1 * (sin(PI * (d-300) / 2000)); i2 = 1 * (cos(PI * (d-300) / 2000)); tft.drawLine(i2 + 414, j2 + 240, i + 414, j + 240, 0x0000); tft.fillRect(402, 285, 30, 30, 0x0000); tft.setTextSize(2); tft.setTextColor(0xffff); tft.setCursor(402, 285); tft.print(d / 40); tft.print("%"); d++;} if (a > s) {
      j = 14 * (sin(PI * a / 2000));
      i = 14 * (cos(PI * a / 2000));
      j2 = 1 * (sin(PI * a / 2000));
      i2 = 1 * (cos(PI * a / 2000));
      tft.drawLine(i2 + 62, j2 + 240, i + 62, j + 240, White);
      j = 14 * (sin(PI * (a+300) / 2000));
      i = 14 * (cos(PI * (a+300) / 2000));
      j2 = 1 * (sin(PI * (a+300) / 2000));
      i2 = 1 * (cos(PI * (a+300) / 2000));
      tft.drawLine(i2 + 62, j2 + 240, i + 62, j + 240, 0x0000);

      tft.fillRect(50, 285, 30, 30, 0x0000);
      tft.setTextSize(2);
      tft.setTextColor(0xffff);
      tft.setCursor(50, 285);
      tft.print(a / 40); tft.print("%");
      a--;}


  if (b > s) {

      j = 14 * (sin(PI * b / 2000));
      i = 14 * (cos(PI * b / 2000));
      j2 = 1 * (sin(PI * b / 2000));
      i2 = 1 * (cos(PI * b / 2000));
      tft.drawLine(i2 + 180, j2 + 240, i + 180, j + 240, White);
      j = 14 * (sin(PI * (b+300) / 2000));
      i = 14 * (cos(PI * (b+300) / 2000));
      j2 = 1 * (sin(PI * (b+300) / 2000));
      i2 = 1 * (cos(PI * (b+300) / 2000));
      tft.drawLine(i2 + 180, j2 + 240, i + 180, j + 240, 0x0000);

      tft.fillRect(168, 285, 30, 30, 0x0000);
      tft.setTextSize(2);
      tft.setTextColor(0xffff);
      tft.setCursor(168, 285);
      tft.print(b / 40); tft.print("%");
      b--;}


    if (c > s) {

      j = 14 * (sin(PI * c / 2000));
      i = 14 * (cos(PI * c / 2000));
      j2 = 1 * (sin(PI * c / 2000));
      i2 = 1 * (cos(PI * c / 2000));
      tft.drawLine(i2 + 297, j2 + 240, i + 297, j + 240, White);
      j = 14 * (sin(PI * (c+300) / 2000));
      i = 14 * (cos(PI * (c+300) / 2000));
      j2 = 1 * (sin(PI * (c+300) / 2000));
      i2 = 1 * (cos(PI * (c+300) / 2000));
      tft.drawLine(i2 + 297, j2 + 240, i + 297, j + 240, 0x0000);

      tft.fillRect(286, 285, 30, 30, 0x0000);
      tft.setTextSize(2);
      tft.setTextColor(0xffff);
      tft.setCursor(286, 285);
      tft.print(c / 40); tft.print("%");
      c--;}


    if (d > s) {

      j = 14 * (sin(PI * d / 2000));
      i = 14 * (cos(PI * d / 2000));
      j2 = 1 * (sin(PI * d / 2000));
      i2 = 1 * (cos(PI * d / 2000));
      tft.drawLine(i2 + 414, j2 + 240, i + 414, j + 240, White);
      j = 14 * (sin(PI * (d+300) / 2000));
      i = 14 * (cos(PI * (d+300) / 2000));
      j2 = 1 * (sin(PI * (d+300) / 2000));
      i2 = 1 * (cos(PI * (d+300) / 2000));
      tft.drawLine(i2 + 414, j2 + 240, i + 414, j + 240, 0x0000);

      tft.fillRect(402, 285, 30, 30, 0x0000);
      tft.setTextSize(2);
      tft.setTextColor(0xffff);
      tft.setCursor(402, 285);
      tft.print(d / 40); tft.print("%");
      d--;}
    }
}

در این مثال نیز از یک عکس ثابت و چند کمان برای نمایش گیج استفاده شده است.

کد مورد نیاز:

Icon

Gauge.h

1 file(s) 1.45 MB
Download

#include "Adafruit_GFX.h"    // Core graphics library
#include "MCUFRIEND_kbv.h"
MCUFRIEND_kbv tft;

#define BLACK   0x0000

#include "Gauge.h"

#include "Fonts/FreeSans9pt7b.h"
#include "Fonts/FreeSans12pt7b.h"
#include "Fonts/FreeSerif12pt7b.h"
#include "FreeDefaultFonts.h"

int a = 1000;
int b = 4000;
int j, j2;
int i, i2;

void showmsgXY(int x, int y, int sz, const GFXfont *f, const char *msg)
{
  int16_t x1, y1;
  uint16_t wid, ht;
  tft.setFont(f);
  tft.setCursor(x, y);
  tft.setTextSize(sz);
  tft.println(msg);
}

void setup()
{
  Serial.begin(9600);
  uint16_t ID = tft.readID();
  tft.begin(ID);
  tft.invertDisplay(true);
  tft.setRotation(1);
}


void loop(void)
{
  tft.invertDisplay(true);
  tft.fillScreen(BLACK);

  tft.drawRGBBitmap(0, 0, test, 480, 320);

  if (a < b) {
    while (a < b) { Serial.println(a); j = 80 * (sin(PI * a / 2000)); i = 80 * (cos(PI * a / 2000)); j2 = 50 * (sin(PI * a / 2000)); i2 = 50 * (cos(PI * a / 2000)); tft.drawLine(i2 + 235, j2 + 169, i + 235, j + 169, tft.color565(0, 255, 255)); tft.fillRect(200, 153, 75, 33, 0x0000); tft.setTextSize(3); tft.setTextColor(0xffff); if ((a/20)>99)
    tft.setCursor(208, 160);
    else
    tft.setCursor(217, 160);
    tft.print(a / 20);

      a++;
    } b = 1000;
  }

  //////////////////////////////////////////////////////////////////

  while (b < a) { j = 80 * (sin(PI * a / 2000)); i = 80 * (cos(PI * a / 2000)); j2 = 50 * (sin(PI * a / 2000)); i2 = 50 * (cos(PI * a / 2000)); tft.drawLine(i2 + 235, j2 + 169, i + 235, j + 169, tft.color565(0, 0, 0)); tft.fillRect(200, 153, 75, 33, 0x0000); tft.setTextSize(3); tft.setTextColor(0xffff); if ((a/20)>99)
    tft.setCursor(208, 160);
    else
    tft.setCursor(217, 160);
    tft.print(a / 20);

    a--;
  }

  while (1);
}

برای نمایش انیمیشن روی نمایشگر، فقط کافیست عکس ها را به صورت پشت سر هم و با سرعت زیاد نمایش دهید.

کد مورد نیاز:

Icon

image.h

1 file(s) 686.28 KB
Download

#include "Adafruit_GFX.h"
#include "MCUFRIEND_kbv.h"
MCUFRIEND_kbv tft;

#include "image.h"

#include "Fonts/FreeSans9pt7b.h"
#include "Fonts/FreeSans12pt7b.h"
#include "Fonts/FreeSerif12pt7b.h"
#include "FreeDefaultFonts.h"

#define BLACK   0x0000
#define BLUE    0x001F
#define RED     0xF800
#define GREEN   0x07E0
#define CYAN    0x07FF
#define MAGENTA 0xF81F
#define YELLOW  0xFFE0
#define WHITE   0xFFFF
#define GREY    0x8410
#define ORANGE  0xE880

void showmsgXY(int x, int y, int sz, const GFXfont *f, const char *msg)
{
    int16_t x1, y1;
    uint16_t wid, ht;
    tft.setFont(f);
    tft.setCursor(x, y);
    tft.setTextColor(WHITE);
    tft.setTextSize(sz);
    tft.print(msg);
}

void setup()
{
    Serial.begin(9600);
    uint16_t ID = tft.readID();
    tft.begin(ID);
    tft.setRotation(1);
    tft.invertDisplay(true);
    tft.fillScreen(tft.color565(0,20,0));
    showmsgXY(20, 40, 2, &FreeSans9pt7b, "La Linea");
    tft.setRotation(0);
}

void loop(){

while(1){
   tft.drawBitmap(20, 180, Line1, 258, 128, WHITE);delay(60);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line2, 258, 128, WHITE);delay(40);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line3, 258, 128, WHITE);delay(60);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line4, 258, 128, WHITE);delay(40);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line5, 258, 128, WHITE);delay(60);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line6, 258, 128, WHITE);delay(40);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line7, 258, 128, WHITE);delay(60);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line8, 258, 128, WHITE);delay(40);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line9, 258, 128, WHITE);delay(60);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line10, 258, 128, WHITE);delay(40);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line11, 258, 128, WHITE);delay(60);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line12, 258, 128, WHITE);delay(40);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line13, 258, 128, WHITE);delay(60);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line14, 258, 128, WHITE);delay(40);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line15, 258, 128, WHITE);delay(60);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line16, 258, 128, WHITE);delay(40);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line17, 258, 128, WHITE);delay(60);
   tft.fillRect(20, 180, 258, 128,tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line18, 258, 128, WHITE);delay(40);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line19, 258, 128, WHITE);delay(60);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line20, 258, 128, WHITE);delay(40);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line21, 258, 128, WHITE);delay(60);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line22, 258, 128, WHITE);delay(40);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line23, 258, 128, WHITE);delay(60);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line24, 258, 128, WHITE);delay(40);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line25, 258, 128, WHITE);delay(60);
   tft.fillRect(20, 180, 258, 128,tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line26, 258, 128, WHITE);delay(40);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
      tft.drawBitmap(20, 180, Line27, 258, 128, WHITE);delay(60);
   tft.fillRect(20, 180, 258, 128, tft.color565(0,20,0));
 }
}

در این مثال، چند تصوی bitmap و RGB به صورت همزمان استفاده شده است.

کد مورد نیاز:

Icon

images.h

1 file(s) 1.44 MB
Download

#include "Adafruit_GFX.h"    // Core graphics library
#include "MCUFRIEND_kbv.h"   // Hardware-specific library
MCUFRIEND_kbv tft;

#define BLACK   0x0000
#define RED     0xF800
#define GREEN   0x07E0
#define WHITE   0xFFFF
#define GREY    0x8410

#include "images.h"

#include "Fonts/FreeSans9pt7b.h"
#include "Fonts/FreeSans12pt7b.h"
#include "Fonts/FreeSerif12pt7b.h"
#include "FreeDefaultFonts.h"

int a = 3000;
int b = 4000;
int j, j2;
int i, i2;

void showmsgXY(int x, int y, int sz, const GFXfont *f, const char *msg)
{
    int16_t x1, y1;
    uint16_t wid, ht;
   // tft.drawFastHLine(0, y, tft.width(), 0xffff);
    tft.setFont(f);
    tft.setCursor(x, y);
    tft.setTextColor(WHITE);
    tft.setTextSize(sz);
    tft.print(msg);
    delay(1000);
}

void setup()
{
  Serial.begin(9600);
  uint16_t ID = tft.readID();
  tft.begin(ID);
  tft.invertDisplay(true);
  tft.setRotation(1);
}

void loop(void)
{
  tft.invertDisplay(true);
  tft.fillScreen(BLACK);

  tft.drawRGBBitmap(0, 0, test, 480, 320);

  tft.drawBitmap(20, 20, Line1, 45, 45, 0xffff);//battery
  tft.drawBitmap(65, 20, Line2, 45, 45, 0xffff);//wifi
  tft.drawBitmap(125, 25, Line3, 45, 45, 0xffff);//mail
  tft.drawBitmap(185, 25, Line4, 45, 45, 0xffff);//instagram
  tft.drawBitmap(245, 25, Line6, 45, 45, 0xffff);//power
  tft.drawBitmap(20, 260, Line5, 45, 45, 0xffff);//twitter

  tft.drawBitmap(410, 140, Line7, 45, 45, 0xffff);//rain

  tft.setTextSize(6);
  tft.setTextColor(0xffff);
  tft.setCursor(280, 210);
  tft.print("20:45");
    tft.setTextSize(2);
  tft.setTextColor(0xffff);
  showmsgXY(330, 280, 1, &FreeSans12pt7b, "Saturday");
  showmsgXY(300, 305, 1, &FreeSans12pt7b, "6 October 2018");

  while (1);
}

چند نکته

  • سرعت نمایش تمام GIF های فوق تغییر کرده است. سرعت برخی از آن ها افزایش و برخی کاهش یافته است.
  • سرعت نمایش کد های فوق روی LCD، وابسته به سرعت پردازنده، نوع کدنویسی و سایز تصاویر شما است.
  • می توانید تمام کد های خود را در همان کد اصلی خود بنویسید. ولی برای خوانایی بهتر کد، بهتر است آن ها را در هدر (.h) فایل های جدا گانه بنویسید.
  • در این آموزش، تنها راجع به نمایش تصاویر و متن روی نمایشگر صحبت شده است. برای راه اندازی صفحه ی لمسی آن، آموزش بعدی ما را دنبال کنید.

از این مطلب خوشتان آمد؟

آخرین مطالت و آموزش ها را در ایمیلتان دریافت کنید:

مطالب بیشتر

Comments (51)

  • علیرضادلجومنش Reply

    فونت فارسی بخواهیم داخل اینا بنویسیم باید چه کار کنیم؟

    فوریه 4, 2020 at 10:52 ب.ظ
  • نیما Reply

    سلام لینک فایل ها خرابه

    آوریل 5, 2020 at 2:27 ق.ظ
    • Amir Mogoei Reply

      باسلام
      لینک ها آپدیت و تست شد. میتونید دانلود کنید

      می 12, 2020 at 9:29 ق.ظ
  • علي بيات Reply

    سلام چطور میشه فارسی نوشت در این lcd ها؟

    فوریه 25, 2021 at 4:30 ب.ظ
    • مهران ملکی Reply

      سلام.
      فونت فارسی برای نوشتن در این نمایشگرها وجود ندارد در نتیجه برای فارسی نوشتن باید خودتان فونت فارسی را طراحی کنید.
      پیشنهاد بهینه برای نمایش نوشته فارسی در این نمایشگر، نوشتن متن در فوتوشاپ و نمایش عکس آن در نمایشگر است.

      فوریه 28, 2021 at 1:35 ب.ظ
      • سعید حاجی Reply

        توضیحات عالی بودن

        آگوست 24, 2022 at 5:41 ب.ظ
        • مهران ملکی Reply

          ممنون از شما

          سپتامبر 12, 2022 at 9:55 ب.ظ
  • محسن قلی پور Reply

    سلام و عرض ادب. من یک دوربین آندوسکوپ دارم که میخوام روی LCD TFT ویدیو ارسال شد رو نمایش بدم. می تونید کمکی بهم بکنید؟

    جولای 21, 2021 at 6:02 ب.ظ
    • مهران ملکی Reply

      سلام،
      برای این کار نیاز به یک میکروکنترلر هست که در واقع رابط بین دوربین آندوسکوپ و ماژول TFT LCD هست و یک انتخاب برای اون میتونه برد آردوینو باشه. برای اطلاعات کامل از نحوه نمایش ویدیو روی این ماژول‌ها می‌تونید از لینک‌های زیر هم کمک بگیرید.
      “https://create.arduino.cc/projecthub/alf81010/photos-and-rgb-video-on-tft-spi-display-482914”
      “https://www.youtube.com/watch?v=l5PnFHLRkys”

      سپتامبر 25, 2021 at 9:53 ق.ظ
  • امیرحسین طباطبایی Reply

    سلام من میخواستم این پروژه اخر رو عین تصویر درست کنم ولی وقتی کدو اپلود میکنم هی ارور میده میگه هدر فایل ایمیج موجود نیست میشه منو برا راه اندازی کاملا راهنمایی کنید؟واقعا برام مهمه ممنون میشم بگید چیکار کنم

    سپتامبر 22, 2021 at 8:20 ب.ظ
    • مهران ملکی Reply

      سلام.
      در بالای کد آخر، یک فایل به نام images.h قرار داده شده. باید اون رو دانلود کنید و در فولدری که کد آردوینو هست قرار بدید.

      سپتامبر 25, 2021 at 10:02 ق.ظ
  • Mojtaba Reply

    سلام . فایل های تصویر حجمشون بالاست و خطای حافظه میکرو رو میده حتی با مگا 2560 هم خطای حافظه میده . شما چطور تونستین راه بندازین ؟

    اکتبر 23, 2021 at 1:38 ب.ظ
    • مهران ملکی Reply

      سلام.
      بله بخاطر اینکه حجم تصاویر بالاست، برای اجرای بعضی از کدها لازمه که از Arduino Due استفاده بشه.

      اکتبر 23, 2021 at 1:47 ب.ظ
  • ممویی Reply

    سلام
    من یک برنامه لازم دارم که اطلاعات را از آرایه دو بعدی با 240 ستون و 320 سطر که در آن کد رنگ به صورت هگز 16 بیت نوشته شده . با هر بار خواندن کد آن را در یک متغیر ذخیره کرده و توسط دستور tft.draw Pixel(x,y,t) رنگ مورد نظر را در پیکسل مورد نظر نمایش دهد.
    تشکر

    نوامبر 23, 2021 at 9:39 ب.ظ
    • مهران ملکی Reply

      سلام.
      با مطالعه کامل کدهای این آموزش میتونید به سادگی کد مورد نظرتون رو بنویسید. صرفا کافیه که از یک حلقه for تو در تو استفاده کنید، اطلاعات رو از ستون ها و سطرها بخونید و با دستور مورد نظرتون رنگ صحیح رو در پیکسل درست نمایش بدید. در آموزش زیر میتونید در رابطه با حلقه for تو در تو اطلاعات بیشتری کسب کنید:
      https://arduino.stackexchange.com/questions/3712/nested-for-loop

      نوامبر 27, 2021 at 11:57 ق.ظ
  • حمزه Reply

    سلام استاد ، بنده توی یک پروژه از PCD8544 استفاده می کردم حالا که میخوام نمایشگر رو به 1.8 ST7533 تغییر بدم به مشکل خوردم ، امکان داره راهنمایی بفرمایید؟

    دسامبر 21, 2021 at 1:00 ق.ظ
    • مهران ملکی Reply

      سلام.
      دقیقا توضیح بدید که به چه مشکلی خوردید؟ در ضمن میتونید سوالات اینچنینی رو که نیاز به توضیح و بحث بیشتر داره رو در انجمن کافه ربات مطرح کنید. در این صورت افراد مختلف که تجربه انجام کار شما رو دارن هم میتونن راهنماییتون کنن. واسه مطرح کردن مسالتون در انجمن کافه ربات میتونید به لینک زیر برید:
      https://thecaferobot.com/forum/

      دسامبر 21, 2021 at 10:06 ق.ظ
  • آرمین Reply

    سلام فوق العاده بود لذت بردم ممنون
    در خصوص گیج اگه بخوام تغییرات کمان ها بر اساس تغییرات ورودی باشه چه تغییراتی باید در کد ایجاد کنم؟میشه چنتا ورودی رو با چنتا کمان بصورت مستقل نمایش داد؟

    ژانویه 19, 2022 at 3:42 ق.ظ
    • مهران ملکی Reply

      سلام، ممنون از لطف شما
      الان در حال حاضر هم، کمان‌ها متغیر هست و بر اساس مقدار a اندازه کمان تغییر میکنه. میتونید اون مقدار a رو به عنوان ورودی به کد بدید و بر اساس اون کمان رو بکشید.

      ژانویه 29, 2022 at 10:16 ق.ظ
  • خسرو نیک ایین Reply

    سلام -کتابخانه فونت چطور دانلود کنم – تو اموزش نبود

    ژانویه 19, 2022 at 3:45 ب.ظ
    • مهران ملکی Reply

      سلام.
      کدی که در آموزش و قسمت تغییر فونت گذاشته شده، صرفا با فرض این هست که فونت شما آماده ‌ست. برای اطلاعات بیشتر در مورد نحوه تغییر فونت نوشته‌ها، میتونید از لینک زیر کمک بگیرید.
      https://www.instructables.com/Arduino-TFT-display-and-font-library/

      ژانویه 29, 2022 at 9:32 ق.ظ
  • MohRez Reply

    سلام میشه از این کتابخانه و شیلد برای سایر برد های اردوینو به غیر از uno و mega استفاده کرد؟ در حین کامپایل کردن برای ATmega64 ارور میده؟ حدث میزنم فقط کتابخانه فقط برای آردوینو uno و mega هستش!!!

    ژانویه 31, 2022 at 12:21 ب.ظ
    • مهران ملکی Reply

      سلام
      این آموزش برای بردهای آردوینو Uno، Mega و Due چک شده. برخی کدهای این آموزش هم، به دلیل نیاز به حافظه بیشتر، فقط برای آردوینو Mega و Due کامپایل میشن. در رابطه با میکروکنترلر ATmega64 نمیتونم با اطمینان بهتون بگم ولی امکانش هست که برای این میکروکنترلر کار نکنه.

      فوریه 1, 2022 at 9:54 ق.ظ
  • قاسم Reply

    سلام ممنون از آموزش خوب و خیلی قبال فهمد.ن کمتر دیده شده اینقدر واضح و کامل با مثال های متعدد یه مطلب آموزش داده بشه مخصوصا که کاملا مشخص هست خیلی برای این آموزش زحمت کشیدید واقعا دست مریزاد و خدا بهتون آجر بده
    یه سوال دارم که در آموزش شما نبود
    در Tft touch اگه بخواهیم از روی صحفه نمایش با تاچ کردن دکمه یا عکس یا هر چیزی ورودی بگیریم مثلا با تاچ یه دکمه میکرو فلان دستور رو برامون انجام بده چطور باید عمل کنیم
    آیا اصلا امکان پذیر هست چون بلاخره تاچ اسکرین ها برای این هستند که توسط لمس کردن ورودی بگیرند این مفهوم اینجا هم کاربرد داره ؟
    بازم ممنون از وقتی که گذاشتید و میذارید.

    فوریه 5, 2022 at 12:52 ق.ظ
    • مهران ملکی Reply

      سلام. ممنون از لطفتون، خوشحالیم که کمک‌کننده بوده براتون.
      در رابطه با سوالتون هم، بله امکان این هست. با تاچ کردن صفحه، مختصات نقطه تاچ شده در نمایشگر به میکروکنترلر ارسال میشه و در ادامه اون میکروکنترلر بر اساس مختصاتی که دریافت کرده اقدام به روشن کردن پیکسل مورد نظر در نمایشگر میکنه. در نتیجه، میکروکنترلر همیشه اطلاعات مختصات نقطه تاچ شده رو در خودش داره. پس شما میتونید، بر اساس نقطه ای که تاچ شده تصمیم بگیرید که فنی روشن بشه یا هر دستوری براتون اجرا بشه.
      در مورد راه‌اندازی تاچ این نمایشگر هم میتونید از آموزش زیر کمک بگیرید.
      https://thecaferobot.com/learn/interfacing-2-4-inch-tft-lcd-display-shield-with-arduino/

      فوریه 5, 2022 at 9:06 ق.ظ
  • ارش Reply

    درود وقت بخیر چرا وقتی که هر کد از TFT رو داخل اردویینو کپی و بعد میخوام کامپایل کنم این پیغامو میده
    exit status 1
    Error compiling for board Arduino/Genuino Mega or Mega 2560.

    دوتا کتابخونه بالا رو هم دانلود کردم.خستم کرد
    میشه راهنماییم کنید لطفن..ممنونم

    فوریه 23, 2022 at 6:04 ب.ظ
    • ارش Reply

      البته برد من اردویینو مگا2560 هستش

      فوریه 23, 2022 at 6:06 ب.ظ
      • مهران ملکی Reply

        سلام. وقت شما هم بخیر
        شما کدوم کد رو تست کردید؟ برای مثال کد مربوط به الگوهای آماده بدون مشکل برای برد آردوینو مگا کامپایل میشه. اما برخی از کدهای دیگه مثل نشان دادن یک تصویر (کد مربوط به فایل Ard_logo.h)، به دلیل حافظه بالای مورد نیاز، نمیشه برای آردوینو مگا استفاده بشه و لازمه که از بردی مثل آردوینو Due استفاده کنید.

        فوریه 26, 2022 at 10:12 ق.ظ
  • Jafar Reply

    بسیار عالیییی

    مارس 27, 2022 at 11:55 ب.ظ
    • مهران ملکی Reply

      سلام.
      ممنون از لطف شما.

      آوریل 4, 2022 at 10:31 ق.ظ
  • s Jafar Mousavi Reply

    http://www.lcdwiki.com/Chinese_and_English_display_modulo_settings

    دوستان برای تعریف فونت فارسی میتونید از لینک بالا استفاده کنید البته انگلیسی و چینی را توضیح داده خودتان باید با راهنمایی لینک برای فارسی هم فونت تعریف کنید.

    می 15, 2022 at 7:32 ب.ظ
    • مهران ملکی Reply

      سلام.
      ممنون از به اشتراک گذاشتن تجربه و نتیجه تحقیقتون.

      می 22, 2022 at 11:43 ب.ظ
  • یاشار Reply

    سلام وقتتون بخیر.
    عذر میخواهم به نظر شما مناسبترین روش راه اندازی ال سی دی TFT برای کار صنعتی و تولید دستگاه چه روشی هست؟

    ژوئن 11, 2022 at 8:47 ب.ظ
    • مهران ملکی Reply

      سلام.
      جواب سوالتون بیش از هر چیزی بستگی به میکروکنترلر مورد استفاده‌تون داره. به طور مثال برای میکروکنترلرهای STM32 نرم‌افزار cubemx و keil بیشتر در پروژه‌های صنعتی مورد استفاده قرار میگیرن و برای میکروکنترلرهای سری ESP، نرم‌افزار آردینو و ESP-IDF مناسب هستن.

      ژوئن 19, 2022 at 10:56 ب.ظ
      • یاشار Reply

        سلام
        ممنون از شما

        ژوئن 25, 2022 at 12:37 ب.ظ
  • آرش Reply

    با سلام
    همه چی عالی توضیح داده شده
    فقط اصل کار گفته نشده !!!!
    چجوری صفحه نمایش رو به آردینو متصل کنیم ؟؟ وایرینگ چی پس !!!

    دسامبر 24, 2022 at 8:57 ق.ظ
    • علی عبدالملکی Reply

      سلام
      ممنون از توجهتون
      ببینید این نمایشگر ها شیلد های مخصوص آردوینوهستند و به راحتی روی پین هدر های برد قرار میگیرند
      اصلا پیچیدگی خاصی نداره
      در عکس ها هم جهت قرار گرفتن رو روی برد میتونید ببینید

      فوریه 27, 2023 at 5:34 ب.ظ
  • صدرا Reply

    با سلام. خیلی پروژه های خوبی است اما من هر کدام را در آردیونو می گذارم خطای include های مختلف را می دهد مثلا خطای “include “Math.h# یا خطا های دیگر را می دهد.

    ژانویه 5, 2023 at 8:51 ق.ظ
    • علی عبدالملکی Reply

      سلام
      مطمئنید که درست تعریف کردید؟
      #include “Math.h”
      لطفا نمونه کدتون رو قرار بدید

      فوریه 27, 2023 at 4:03 ب.ظ
  • احمد Reply

    درود بر شما و ممنون از آموزش عالی و کامل شما
    بنده از همین کتابخانه و آموزش شما استفاده کردم و برنامه ای نوشتم و الان قصد راه اندازی تاچ اسکرین رو با این کتابخانه دارم
    آیا همین کتابخانه از تاچ پشتیبانی میکنه؟ و اگر امکان داره آموزش نحوه راه اندازی و استفاده از تاچ رو میفرمایید ؟

    فوریه 2, 2023 at 10:27 ق.ظ
  • روزبه Reply

    سلام.
    همه چی درسته. اتصالات، کتابخانه و…
    ولی کار نمیکنه.
    کامپایلر خطا میده.
    از این خط برنامه
    #include
    توی
    fontconvert.c
    خطا میده.
    لطفا راهنمایی کنید.

    آوریل 13, 2023 at 7:51 ب.ظ
    • محمد دمیرچی Reply

      با سلام
      با این آموزش بررسی کنید که تصویر برای شما نمایش داده می شود یا خیر؟؟
      https://thecaferobot.com/learn/arduino-2-4-touch-screen-lcd-shield-tutorial/
      در صورتی که مشکل شما با این پروژه بوده است اعلام کنید تا بررسی انجام شود.

      آوریل 15, 2023 at 12:10 ب.ظ
  • عماد Reply

    سلام.ایا میتونم با هدر بردهای stm32 و یا esp هم کدهای فوق را راه اندازی کنم؟

    ژوئن 27, 2023 at 12:12 ب.ظ
    • محمد دمیرچی Reply

      با سلام
      بله میتوانید اما با لایبراری های دیگر باید این کار را انجام بدهید.
      از طرفی دیگر این نوع نمایشگر ها تعداد پایه زیادی را اشغال میکند و همین امر در stm و esp که تعداد پایه های کمتری دارند مناسب نمی باشد.
      پیشنهاد می شود از نمایشگر های tft که از پورت spi استفاده میکنند استفاده کنید. هم از نظر سرعتی مناسب تر می باشد و هم تعداد پایه کمتری برای این موضوع استفاده می شود.
      در هر 2 مدل میکرو نیز می توانید از لایبراری tft_espi برای این موضوع استفاده کنید.

      ژوئن 28, 2023 at 10:42 ق.ظ
      • عماد Reply

        ایا کد هایی که برای درایور ili9488 است را برای ili9486 هم میشه استفاده کرد

        ژوئن 29, 2023 at 10:52 ب.ظ
  • علی Reply

    سلام. لینک دانلود ها ایراد پیدا کرده لطفا بررسی کنید. ممنون

    جولای 28, 2023 at 9:40 ب.ظ
  • متین Reply

    سلام خسته نباشید من ی tft 3.5 inch با درایور ili9488 خریداری کردم که با ارتباط spi کار میکنه و شیلد نیست مدار و پاییههای اتصال نمایشگر به آردوینو چگونه است؟

    آگوست 24, 2023 at 1:09 ق.ظ
    • محمد دمیرچی Reply

      با سلام
      پیشنهاد بنده این می باشد که با ESP یا STM راه اندازی کنید و از کتابخانه TFT_eSPI برای این موضوع استفاده کنید که خیلی جامع و ساده می باشد. برای این روش می توانید این آموزش را نیز به عنوان رفرنس قرار بدهید.
      در صورتی که حتما میخواهید از آردوینو برای راه اندازی استفاده کنید می توانید از LCDWIKI برای این موضوع استفاده کنید (البته یک مقدار دردسر دارد ولی راه اندازی می شود)
      البته می توانید اینترنت را برای پیدا کردن لایبراری مشخص بگردید این 2 موردی که خدمت شماعرض شد پایه تمام لایبراری های موجود می باشد.

      آگوست 27, 2023 at 8:49 ق.ظ
  • پارسا Reply

    سلام چطور متن ها رو از روی نمایشگر پاک کنیم؟

    مارس 20, 2024 at 3:28 ق.ظ
    • محمد دمیرچی Reply

      با سلام
      برای پاک کردن نمایشگر از 2 روش استفاده می شود
      1. پاک کردن کل صفحه به یک رنگ مشخص با استفاده از دستور
      tft.fillScreen(0xffff);
      2. استفاده از یک مربع تو پر به رنگ پس زمینه در محل مورد نظر (این روش در میکروکنترلر های ضعیف تر بیشتر استفاده می شود)

      مارس 24, 2024 at 11:04 ق.ظ

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد.
