دریافت ساعت و تاریخ از سرور NTP با ESP32 و ESP8266

فهرست مطالب

  1. مقدمه
    1. آنچه در این آموزش یاد می گیرید
  2. NTP چیست و چگونه کار می کند؟
  3. لوازمی که به آن احتیاج دارید
    1. قطعات مورد نیاز
    2. نرم افزار های مورد نیاز
  4. دریافت ساعت و تاریخ از سرور NTP با ESP8266
  5. دریافت ساعت و تاریخ از سرور NTP با ESP32
  6. ساخت ساعت دقیق با استفاده از OLED و ESP32
    1. سیم بندی
    2. کد
  7. یک گام جلوتر

مقدمه

در پروژه های الکترونیکی انجام عملیات در یک زمان خاص یا نشان دادن زمان به کاربر همیشه یکی از چالش های پیش رو بوده است. معمولا اولین راه حل برای عبور از این چالش استفاده از آیسی های RTC مانند DS1307 می باشد (برای اطلاعات بیشتر می توانید به “چگونه از DS1307 با آردوینو استفاده کنیم و یک یادآور هوشمند بسازیم؟” مراجعه کنید)، که معمولا این آیسی ها دقت خیلی بالایی ندارند. یکی دیگر از راه حل های عبور از این چالش که نسبت به مورد قبلی جدیدتر و البته خیلی دقیق تر است، دریافت ساعت و تاریخ از یک سرور مرکزی از طریق اینترنت می باشد.

آنچه در این آموزش یاد می گیرید

  • آشنایی با مفهوم NTP
  • ساخت ساعت NTP با Nodemcu
  • ساخت ساعت NTP با ESP32 و نمایشگر OLED

NTP چیست و چگونه کار می کند؟

کلمه NTP مخفف Network Time Protocol است و یک استاندارد جهانی اینترنتی برای همگام سازی ساعت دستگاه ها می باشد. NTP ساعت دستگاه ها را بر اساس ساعت UTC با 50 میلی ثانیه خطا بر اساس موقعیت جغرافیایی و قانون ذخیره روشنایی روز (day light saving)، تنظیم می کند.
اما NTP چگونه کار می کند؟
NTP یک ساختار سلسله مراتبی دارد، در سطح اول ساعت دقیق از ابزارهای فوق دقیقی مانند ساعت GMT یا ساعت های اتمی دریافت می شود، سطح دوم بعنوان یک سطح واسط ساعت دریافت شده از سطح اول را در بستر اینترنت قرار می دهد، سطح سوم هم دستگاه های درخواست کننده می باشند که از سطح دو ساعت و تاریخ را طلب می کنند.

سرور NTP چگونه کار می کند

پکیج ارسالی از سمت سطح دو به سطح سه را با توجه به جدول زیر می توان ترجمه کرد:

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

دریافت ساعت و تاریخ از سرور NTP
ماژول وای فای و بلوتوث دو هسته ای ESP32S-WROOM × 1
ماژول نمایشگر 0.96 اینچ OLED دارای ارتباط I2C × 1
برد توسعه NodeMcu به همراه ماژول وای فای ESP8266 × 1
سیم جامپر نری به مادگی × 1

نرم افزار های مورد نیاز

Arduino IDE

دریافت ساعت و تاریخ از سرور NTP با ESP8266

حال کد زیر را روی برد ESP8266 خود ریخته و نتیجه را در Serial Monitor مشاهده کنید:

/*
  NTP Clock with NodeMCU
  modified on 18 DEC 2019
  by Saeed Hosseini @ Electropeak
  Home<iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted" style="position: absolute; clip: rect(1px, 1px, 1px, 1px);" title="&#8220;Home&#8221; &#8212; Electropeak" src="https://electropeak.com/learn/embed/#?secret=kx5guT75TS" data-secret="kx5guT75TS" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>
*/
#include <NTPClient.h>
#include <ESP8266WiFi.h>
#include <WiFiUdp.h>
const char *ssid     = "YOUR SSID";
const char *password = "YOUR SSID PASSWORD";
const long utcOffsetInSeconds = 12600;
char daysOfTheWeek[7][12] = {"Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday", "Saturday"};
// Define NTP Client to get time
WiFiUDP ntpUDP;
NTPClient timeClient(ntpUDP, "pool.ntp.org", utcOffsetInSeconds);

void setup(){
  Serial.begin(115200);

  WiFi.begin(ssid, password);

  while ( WiFi.status() != WL_CONNECTED ) {
    delay ( 500 );
    Serial.print ( "." );
  }

  timeClient.begin();
}

void loop() {
  timeClient.update();

  Serial.print(daysOfTheWeek[timeClient.getDay()]);
  Serial.print(", ");
  Serial.print(timeClient.getHours());
  Serial.print(":");
  Serial.print(timeClient.getMinutes());
  Serial.print(":");
  Serial.println(timeClient.getSeconds());
  //Serial.println(timeClient.getFormattedTime());

  delay(1000);
}
Arduino

در ابتدا کتابخانه های لازم را به کد اضافه می کنیم، سپس نام و رمز روتر وایفای خود را درج می کنیم.

متغیر utcOffsetInSeconds را با توجه به موقعیت مکانی خود تغییر دهید، می توانید ضریب UTC کشور خود را در اینجا پیدا کنید.

بعنوان مثال ضریب UTC برای کشور آمریکا به این صورت محاسبه می شود:

UTC = -11:00

utcOffsetInSeconds = -11*60*60 = -39600

سرور ما برای دریافت NTP سرور pool.ntp.org می باشد.

در ادامه پس از اتصال به اینترنت با شی timeclient می توانید تاریخ و ساعت را دریافت کنیم.

دریافت ساعت و تاریخ از سرور NTP با ESP32

اگر با بردهای ESP32 و نحوه اضافه کردن و برنامه نویسی آنها با Arduino IDE آشنا نیستید به ” راه اندازی ماژول وای فای و بلوتوث ESP32 و نصب آن بر IDE آردوینو” مراجعه کنید.

حال کد زیر را روی ESP32 خود ریخته و نتیجه را Serial Monitor مشاهده کنید.

#include <WiFi.h>
#include "time.h"

const char* ssid       = "YOUR_SSID";
const char* password   = "YOUR_PASS";

const char* ntpServer = "pool.ntp.org";
const long  gmtOffset_sec = 12600;
const int   daylightOffset_sec = 3600;

void printLocalTime()
{
  struct tm timeinfo;
  if(!getLocalTime(&timeinfo)){
    Serial.println("Failed to obtain time");
    return;
  }
  Serial.println(&timeinfo, "%A, %B %d %Y %H:%M:%S");
}

void setup()
{
  Serial.begin(115200);

  //connect to WiFi
  Serial.printf("Connecting to %s ", ssid);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
      delay(500);
      Serial.print(".");
  }
  Serial.println(" CONNECTED");

  //init and get the time
  configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);
  printLocalTime();

  //disconnect WiFi as it's no longer needed
  WiFi.disconnect(true);
  WiFi.mode(WIFI_OFF);
}

void loop()
{
  delay(1000);
  printLocalTime();
}
Arduino

در اینجا نیز مانند پروژه NodeMcu ابتدا تنظیمات وایفای را انجام می دهیم.

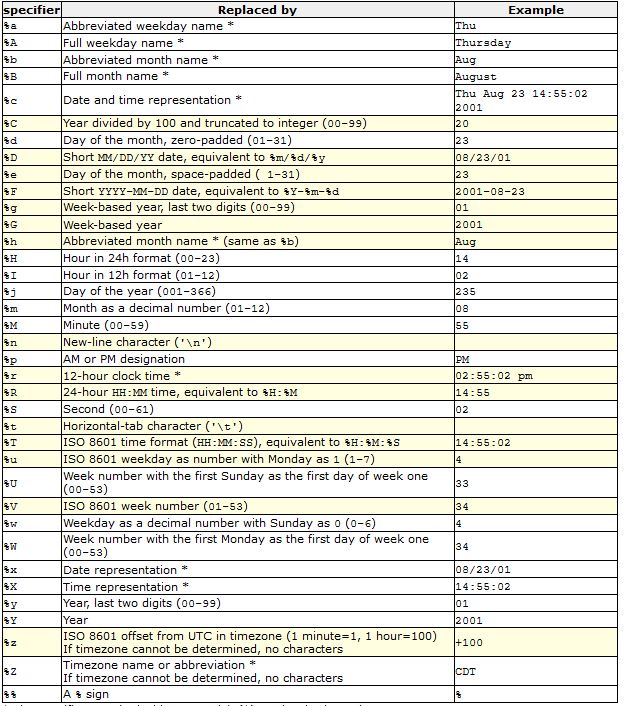

مانند قبل gmtOffset_sec را محاسبه کرده و تغییر می دهیم، درمورد متغیر daylightOffset_sec اگر کشور شما جزو کشورهایی است که در آن قانون تغییر ساعت وجود دارد (می توانید لیست این کشورها را در اینجا ببینید) مقدار آن را 3600 قرار دهید و درغیر اینصورت مقدار 0 قرار دهید. سرور NTP نیز مانند قبل pool.ntp.org می باشد. تابع printLocalTime() نیز طبق جدول ساختار NTP اطلاعات لازم را از شی timeinfo استخراج می کند و نمایش می دهد.

ساخت ساعت دقیق با استفاده از OLED و ESP32

برای زیباتر و عملی تر شدن پروژه ساعت با NTP آنرا روی نمایشگر OLED 0.96” I2C نمایش می دهیم.

سیم بندی

مدار ساعت دقیق با NTP و OLED

کد

کد زیر را روی ESP32 خود آپلود کنید  و نتیجه را روی نمایشگر ملاحظه کنید.

logo.h

/*
  NTP Clock with ESP32 and OLED
  modified on 18 DEC 2019
  by Saeed Hosseini @ Electropeak
  Home<iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted" style="position: absolute; clip: rect(1px, 1px, 1px, 1px);" title="&#8220;Home&#8221; &#8212; Electropeak" src="https://electropeak.com/learn/embed/#?secret=kx5guT75TS" data-secret="kx5guT75TS" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include "logo.h"
#include <WiFi.h>
#include "time.h"
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET     -1

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
const char* ssid       = "CafeRobot Inc.";
const char* password   = "caferobot.ir";
const char* ntpServer = "pool.ntp.org";
const long  gmtOffset_sec = 12600;
const int   daylightOffset_sec = 3600;

void diplay_logo(int x, int y, const uint8_t *bitmap, int w, int h) {
  display.drawBitmap(x, y, bitmap, w, h, WHITE);
}

void display_text(int sz, int x, int y, String str) {
  display.setTextSize(sz);
  display.setTextColor(WHITE);
  display.setCursor(x, y);
  display.println(str);
}

void display_number(int sz, int x, int y, double num) {
  display.setTextSize(sz);
  display.setTextColor(WHITE);
  display.setCursor(x, y);
  display.println(num);
}

void system_setup() {
  Serial.begin(115200);
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
  diplay_logo(13, 20, Electropeak, 128, 32);
  display.display();
  delay(1000);
  display.clearDisplay();
  //  while (WiFi.status() != WL_CONNECTED) {
  //    loading();
  //  }
}

void loading() {
  display_text(2, 0, 25, "Loading");
  display_text(2, 85, 25, ".");
  display.display();
  delay(500);
  display_text(2, 95, 25, ".");
  display.display();
  delay(500);
  display_text(2, 105, 25, ".");
  display.display();
  delay(500);
  display.fillRect(85, 25, 40, 20, BLACK);
  display.display();
  delay(500);
}

void printLocalTime()
{
  String s = "";
  char h [80];
  char m [80];
  char p [80];

  struct tm timeinfo;
  if (!getLocalTime(&timeinfo)) {
    Serial.println("Failed to obtain time");
    return;
  }
  Serial.println(&timeinfo, "%H:%M:%S");
  strftime (h, 80, "%I", &timeinfo);
  strftime (m, 80, "%M", &timeinfo);
  strftime (p, 80, "%p", &timeinfo);

  display_text(3, 15, 30, h);
  display_text(3, 50, 30, ":");
  display_text(3, 65, 30, m);
  display_text(1, 108, 45, p);
  display.display();
}

void setup() {
  system_setup();
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    loading();
  }
  display.clearDisplay();
  diplay_logo(0, 0, Wifi, 16, 16);
  display.display();
  configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);
  printLocalTime();

  //disconnect WiFi as it's no longer needed
  WiFi.disconnect(true);
  WiFi.mode(WIFI_OFF);

}

void loop() {
  printLocalTime();
  delay(10000);
  display.clearDisplay();
  diplay_logo(0, 0, Wifi, 16, 16);
  display.display();

}
Arduino

تنها تفاوت این کد با کد قبل در این است که با شی strftime مقادیر ساعت، دقیقه و AM/PM را از timeinfo جدا کرده و در رشته ای ذخیره می کنیم و سپس آنها را با فرمت ساعت در نمایشگر نشان می دهیم.

یک گام جلوتر

  • سعی کنید تاریخ را نیز درنمایشگر نشان دهید.
  • سعی کنید با ساعت NTP یک آلارم هوشمند بسازید.
