آموزش راه اندازی ماژول لیزر 650 نانومتر KY-008 با آردوینو

فهرست مطالب

  1. ویژگی های ماژول لیزر 650 نانومتر KY-008
  2. معرفی پایه های (Pinout) ماژول لیزر KY-008
  3. لوازمی که به آن احتیاج دارید
    1. قطعات مورد نیاز
    2. نرم افزارهای مورد نیاز
  4. راه اندازی ماژول لیزر KY-008 با آردوینو
    1. گام اول: سیم بندی
    2. گام دوم: کد

ویژگی های ماژول لیزر 650 نانومتر KY-008

از ماژول لیزر KY-008 می‌­توان برای تولید یک باریکه متمرکز نور قرمز مرئی استفاده نمود. ولتاژ کاری آن بین 3 تا 5 ولت بوده و جریان لازم برای روشن شدن آن 40 میلی‌آمپر است.

نکته

از آن جایی که جریان مورد نیاز لیزر 40میلی آمپر است و پایه‌­های آردوینو نیز قابلیت تامین این جریان را دارد، می­‌توان این ماژول لیزر را مستقیما به آردوینو وصل کرد. در صورتی که جریان مورد نیاز یک ماژول لیزر بیش از 40 میلی‌آمپر باشد، اتصال مستقیم آن به آردوینو باعث آسیب دیدن برد آردوینو می‌­شود. در آن حالت نیاز است از یک درایور لیزر برای اتصال ماژول لیزر و برد آردوینو استفاده کرد.

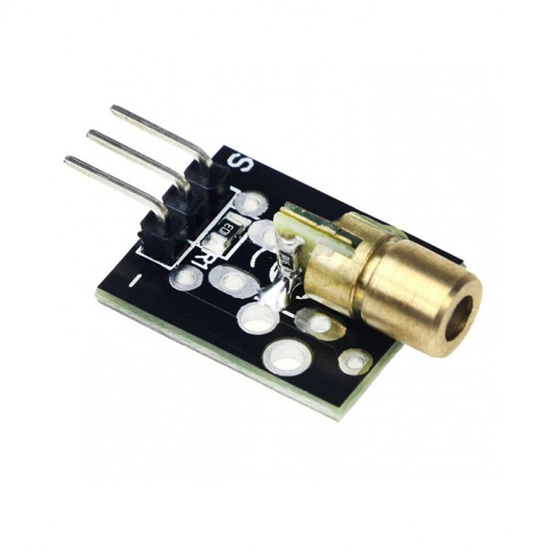

ماژول لیزر 650 نانومتر 5 ولت

معرفی پایه های (Pinout) ماژول لیزر KY-008

ماژول لیزر KY-008 دارای 3 پایه به شرح زیر است:

  • VCC: تغذیه ماژول – 5 ولت
  • GND: زمین
  • S: پایه سیگنال (برای فعال و غیرفعال کردن لیزر)

پین اوت (Pinout) این ماژول لیزر را می‌توانید در تصویر زیر مشاهده کنید.

پین اوت Pinout ماژول لیزر

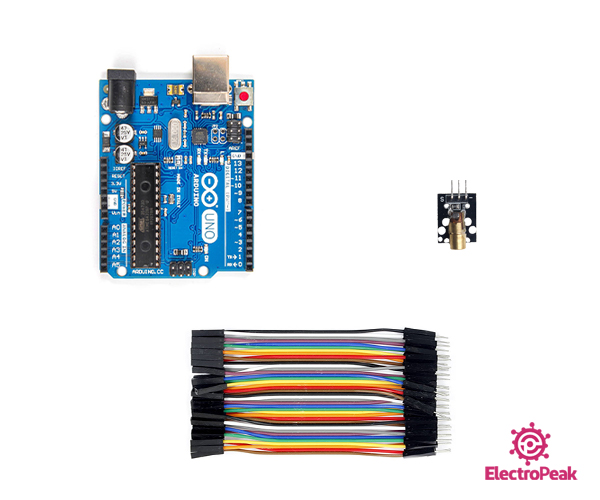

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

آردوینو UNO R3 × 1
ماژول لیزر 650 نانومتر 5 ولت KY-008 × 1
سیم جامپر × 1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی ماژول لیزر KY-008 با آردوینو

گام اول: سیم بندی

مطابق مدار زیر ماژول را به آردوینو وصل کنید.

سیم بندی مدار اتصال لیزر به آردوینو

گام دوم: کد

کد زیر را روی آردوینو خود آپلود کنید.

  /*
  Made on 18 Nov 2020
  By Mehran Maleki @ Electropeak
  Home<iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted" style="position: absolute; clip: rect(1px, 1px, 1px, 1px);" title="&#8220;Home&#8221; &#8212; Electropeak" src="https://electropeak.com/learn/embed/#?secret=NPcaNFM7fP" data-secret="NPcaNFM7fP" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>
*/


void setup() {
  pinMode(7, OUTPUT);
}

void loop() {
  digitalWrite(7, HIGH);
  delay(1000);

  digitalWrite(7, LOW);
  delay(1000);
}
Arduino

در کد بالا ابتدا پایه شماره 7 آردوینو را به عنوان خروجی قرار می­‌دهیم، و در نهایت قرار است با آن لیزر را کنترل کنیم. سپس هر یک ثانیه یک بار لیزر را فعال و غیرفعال می‌­کنیم.

با آپلود کد بالا لیزر متصل شده به آردوینو هر یک ثانیه خاموش و روشن می­‌شود.

آموزش های مشابه

Comments (4)

  • محمدعلی فیض Reply

    با سلام ببخشید من طبق این دستور العمل عمل کردم ولی ماژول روشن نشد راهنمایی نمایید لطفا

    سپتامبر 19, 2021 at 12:15 ق.ظ
    • مهران ملکی Reply

      سلام.
      راه اندازی این ماژول پیچیدگی خاصی نداره و اگه با این روش گفته شده در این آموزش جلو رفتید و روشن نشده، احتمالش هست که ماژول خراب باشه.
      یک کار دیگه ای که برای اطمینان میتونید انجام بدید این هست که تغذیه ماژول یعنی GND و 5V رو وصل کنید و پایه S رو هم به 5V وصل کنید. اگر ماژول همچنان روشن نشد به احتمال بالا مشکل از خود ماژول هست.

      سپتامبر 19, 2021 at 9:24 ق.ظ
  • محمدی Reply

    سلام خسته نباشید
    ایا برای هر مازور یک اردینو لازم هست؟ایا این مازول لیزر جزوان لیزرهایی که مثلا چند کیلومتر بردخطی دارن هست یا نه؟

    ژانویه 29, 2023 at 1:04 ب.ظ
    • علی عبدالملکی Reply

      سلام
      به تعداد پین های ورودی خروجی آردوینو میتوانید به همان تعداد از این ماژول ها استفاده کنید
      طول خط این ماژول در حدود 135 میلیمتر است

      فوریه 21, 2023 at 4:44 ب.ظ
