آموزش راه اندازی ماژول شیلد دیتالاگر آردوینو

نویسنده: مهران ملکی

ویژگی های ماژول شیلد دیتالاگر آردوینو
معرفی پایه ها (Pinout) ماژول شیلد دیتالاگر آردوینو
لوازمی که به آن احتیاج دارید
1. قطعات مورد نیاز
2. نرم افزارهای مورد نیاز
راه اندازی ماژول شیلد دیتالاگر آردوینو

ویژگی های ماژول شیلد دیتالاگر آردوینو

از ماژول شیلد دیتالاگر آردوینو می‌توان برای برقراری ارتباط بین آردوینو و یک SD کارت استفاده کرد. در واقع می‌توان از این ماژول برای ذخیره‌سازی اطلاعات آردوینو استفاده نمود. یکی از کاربردهای شیلد دیتالاگر، حفظ اطلاعات موقع قطع شدن ناگهانی منبع تغذیه برد آردینو مثلا هنگام قطع برق است. این ماژول علاوه بر توانایی ذخیره اطلاعات بر روی SD کارت، یک ماژول DS1307 به عنوان RTC نیز برای شمارش ساعت و تاریخ دقیق در اختیار می‌گذارد. پروتکل ارتباطی ماژول ساعت I2C و پروتکل ارتباطی SD کارت SPI می‌باشد.

معرفی پایه ها (Pinout) ماژول شیلد دیتالاگر آردوینو

این ماژول دقیقا بر روی یک برد آردوینو قرار می‌گیرد و پایه‌های آن همان پایه‌های برد آردوینو می‌شود.

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

آردوینو UNO R3	×	1
ماژول شیلد دیتالاگر آردوینو	×	1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی ماژول شیلد دیتالاگر آردوینو

گام اول: سیم بندی

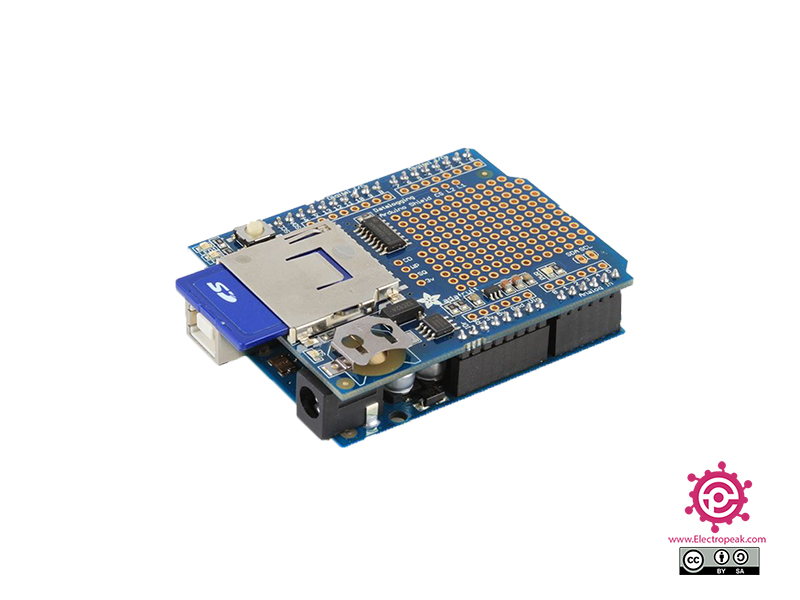

مطابق زیر، ماژول را بر روی آردوینو قرار دهید.

گام دوم: نصب کتابخانه

به Library manager رفته و کتابخانه DS1307RTC را نصب کنید.

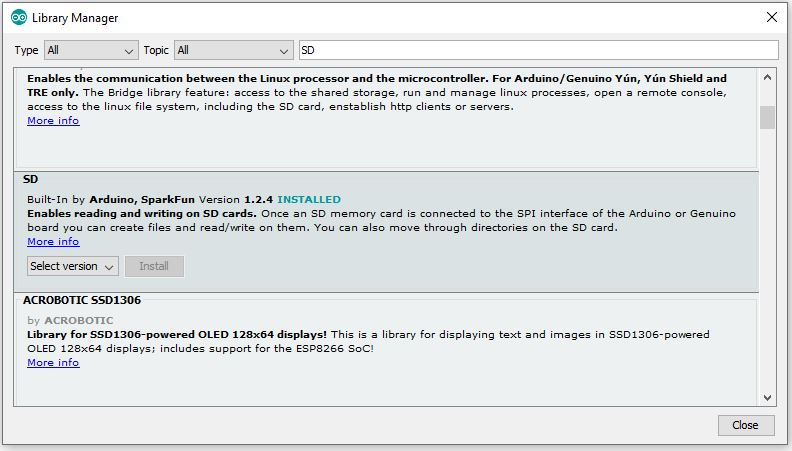

سپس کتابخانه SD را نصب کنید.

Tip

اگر برای نصب کتابخانه نیاز به راهنمایی بیشتر دارید، به اینجا مراجعه کنید.

گام سوم: کد

کد زیر را روی برد آردوینو آپلود کنید. پس از آپلود کد، پنجره ی Serial Monitor را باز کنید.

   /*
Modified on Nov 24, 2020
Modified by MehranMaleki from Arduino Examples
Home<iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted" style="position: absolute; clip: rect(1px, 1px, 1px, 1px);" title="&#8220;Home&#8221; &#8212; Electropeak" src="https://electropeak.com/learn/embed/#?secret=vWKonzKCWj" data-secret="vWKonzKCWj" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>
*/




#include "SD.h"
#include <Wire.h>
#include <DS1307RTC.h>


const char *monthName[12] = {
  "Jan", "Feb", "Mar", "Apr", "May", "Jun",
  "Jul", "Aug", "Sep", "Oct", "Nov", "Dec"
};
tmElements_t tm;



// A simple data logger for the Arduino analog pins
#define LOG_INTERVAL  1000 // mills between entries

// how many milliseconds before writing the logged data permanently to disk
// set it to the LOG_INTERVAL to write each time (safest)
// set it to 10*LOG_INTERVAL to write all data every 10 datareads, you could lose up to
// the last 10 reads if power is lost but it uses less power and is much faster!
#define SYNC_INTERVAL 1000 // mills between calls to flush() - to write data to the card
uint32_t syncTime = 0; // time of last sync()

#define ECHO_TO_SERIAL   1 // echo data to serial port
#define WAIT_TO_START    0 // Wait for serial input in setup()



// The analog pins that connect to the sensors
#define voltPin A0           // analog A0



// for the data logging shield, we use digital pin 10 for the SD cs line
const int chipSelect = 10;

// the logging file
File logfile;



void setup(void)
{
  Serial.begin(9600);
  while (!Serial) ; // wait for serial
  delay(2000);


  bool parse=false;
  bool config=false;

  // get the date and time the compiler was run
  if (getDate(__DATE__) && getTime(__TIME__)) {
    parse = true;
    // and configure the RTC with this info
    if (RTC.write(tm)) {
      config = true;
    }
  }

  if (parse && config) {
    Serial.print("DS1307 configured Time=");
    Serial.print(__TIME__);
    Serial.print(", Date=");
    Serial.println(__DATE__);
  } else if (parse) {
    Serial.println("DS1307 Communication Error :-{");
    Serial.println("Please check your circuitry");
  } else {
    Serial.print("Could not parse info from the compiler, Time=\"");
    Serial.print(__TIME__);
    Serial.print("\", Date=\"");
    Serial.print(__DATE__);
    Serial.println("\"");
  }


#if WAIT_TO_START
  Serial.println("Type any character to start");
  while (!Serial.available());
#endif //WAIT_TO_START



  // initialize the SD card
  Serial.print("Initializing SD card...");
  // make sure that the default chip select pin is set to
  // output, even if you don't use it:
  pinMode(10, OUTPUT);

  // see if the card is present and can be initialized:
  if (!SD.begin(chipSelect)) {
    Serial.println("Card failed, or not present");
    // don't do anything more:
    return;
  }
  Serial.println("card initialized.");

  // create a new file
  char filename[] = "LOGGER00.CSV";
  for (uint8_t i = 0; i < 100; i++) {
    filename[6] = i/10 + '0';
    filename[7] = i%10 + '0';
    if (! SD.exists(filename)) {
      // only open a new file if it doesn't exist
      logfile = SD.open(filename, FILE_WRITE);
      break;  // leave the loop!
    }
  }

  if (! logfile) {
    error("couldnt create file");
  }

  Serial.print("Logging to: ");
  Serial.println(filename);




   // If you want to set the aref to something other than 5v
  //analogReference(EXTERNAL);
}



void loop(void)
{

  // delay for the amount of time we want between readings
  delay((LOG_INTERVAL -1) - (millis() % LOG_INTERVAL));


  // log milliseconds since starting
  uint32_t m = millis();
  logfile.print("Miliseconds Since Start: ");           // milliseconds since start
  logfile.println(m);
#if ECHO_TO_SERIAL
  Serial.print("Miliseconds Since Start: ");
  Serial.println(m);         // milliseconds since start
#endif

  delay(2000);


  if (RTC.read(tm)) {
    Serial.print("Ok, Time = ");
    print2digits(tm.Hour);
    Serial.write(':');
    print2digits(tm.Minute);
    Serial.write(':');
    print2digits(tm.Second);
    Serial.print(", Date (D/M/Y) = ");
    Serial.print(tm.Day);
    Serial.write('/');
    Serial.print(tm.Month);
    Serial.write('/');
    Serial.print(tmYearToCalendar(tm.Year));
    Serial.println();
  } else {
    if (RTC.chipPresent()) {
      Serial.println("The DS1307 is stopped.  Please run the SetTime");
      Serial.println("example to initialize the time and begin running.");
      Serial.println();
    } else {
      Serial.println("DS1307 read error!  Please check the circuitry.");
      Serial.println();
    }
    delay(9000);
  }
  delay(2000);


int voltReading = analogRead(voltPin);
  delay(10);
  // converting that reading to voltage, for 3.3v arduino use 3.3
  float voltage = (voltReading * 5.0) / 1024.0;

  logfile.print("Data We Read from Analog Pin: ");
  logfile.print(voltReading);
  logfile.print(", ");
  logfile.print("Calculated Voltage: ");
  logfile.println(voltage);
#if ECHO_TO_SERIAL
  Serial.print("Data We Read from Analog Pin: ");
  Serial.print(voltReading);
  Serial.print(", ");
  Serial.print("Calculated Voltage: ");
  Serial.println(voltage);
#endif //ECHO_TO_SERIAL

  delay(1000);

  // Now we write data to disk! Don't sync too often - requires 2048 bytes of I/O to SD card
  // which uses a bunch of power and takes time
  if ((millis() - syncTime) < SYNC_INTERVAL) return;
  syncTime = millis();
  logfile.flush();
}

void error(char *str)
{
  Serial.print("error: ");
  Serial.println(str);

  while(1);
}




void print2digits(int number) {
  if (number >= 0 && number < 10) {
    Serial.write('0');
  }
  Serial.print(number);
}


bool getTime(const char *str)
{
  int Hour, Min, Sec;

  if (sscanf(str, "%d:%d:%d", &Hour, &Min, &Sec) != 3) return false;
  tm.Hour = Hour;
  tm.Minute = Min;
  tm.Second = Sec;
  return true;
}


bool getDate(const char *str)
{
  char Month[12];
  int Day, Year;
  uint8_t monthIndex;

  if (sscanf(str, "%s %d %d", Month, &Day, &Year) != 3) return false;
  for (monthIndex = 0; monthIndex < 12; monthIndex++) {
    if (strcmp(Month, monthName[monthIndex]) == 0) break;
  }
  if (monthIndex >= 12) return false;
  tm.Day = Day;
  tm.Month = monthIndex + 1;
  tm.Year = CalendarYrToTm(Year);
  return true;
}

در کد بالا ابتدا RTC و سپس کارت SD را فعال کرده و یک فایل با پسوند .CSV می‌سازیم. در ادامه ولتاژ آنالوگ مربوط به پین A0 آردوینو را خوانده و آن را در فایل ساخته شده در کارت SD ذخیره می‌کنیم. همچنین هر بار، تاریخ دقیق و مدت زمان شروع ماژول بر حسب میلی‌ثانیه را هم در فایل ذخیره می‌کنیم. در ادامه هر بار اطلاعات ذخیره شده در کارت SD را بر روی Serial Monitor نمایش می‌دهیم.

خروجی کد به شکل زیر است.

آموزش های مشابه

راه‌اندازی ماژول سنسور حالت دست مادون قرمز APDS-9960 با آردوینو

محمد دمیرچی

آردوینو

راه‌اندازی مولد سیگنال موج مربعی SI5351 با آردوینو

محمد دمیرچی

Comments (16)

سلمان نظافتی Reply

سلام. ارتباط سریال کاملا درست کار میکنه ولی داخل فایل CSV ایجاد شده هیچ چیزی ذخیره نمیشه و حجمش صفره. مشکل از کجاست؟

ژانویه 13, 2022 at 9:08 ق.ظ
- مهران ملکی Reply

  سلام.
  بله یه قسمتی از کد مشکل داشت. الان بر طرف شده و میتونید ازش استفاده کنید.

  ژانویه 17, 2022 at 11:53 ق.ظ
امیر Reply

سلام این کد من نمی تونم توی آردیونو verify کنم،فکر کنم کد مشکل داره

ژوئن 9, 2022 at 6:40 ب.ظ
- مهران ملکی Reply

  سلام.
  احتمالا کتابخونه Time رو روی برنامه آردوینوتون نصب ندارید. در قسمت Manage Libraries، کتابخونه DS1307RTC رو جست‌وجو کنید و کتابخونه Time رو هم که در نتایج جست‌وجو میاره نصب کنید.

  ژوئن 10, 2022 at 1:17 ب.ظ
بهنام Reply

با سلام و احترام در خط انتهای کامپایل برنامه چنین خطایی می ده
Low memory available, stability problems may occur

آگوست 9, 2022 at 1:14 ق.ظ
- مهران ملکی Reply

  سلام.
  این مساله‌ای که میگید خطا نیست و صرفا یک هشداره. به این معنی که کد شما در نهایت روی برد آردوینو آپلود میشه و کار هم میکنه اما نرم‌افزار با توجه به نزدیک بودن حافظه مورد نیاز برای این کد به حافظه کلی برد آردوینو Uno این هشدار رو میده که ممکنه بعدا در حین کار کردن برد ریست بشه.
  این موضوع در حالت کلی مساله خاصی نیست اما برای حلش میتونید از برد آردوینو مگا به جای Uno استفاده کنید.

  آگوست 12, 2022 at 6:13 ب.ظ
عقیل Reply

سلام… من میخوام یه جدول که دارای سه ستون هستش رو در اکسل ایجاد کنم و تو کارت sd ذخیره کنم.. ستون اول طول جغرافیایی و ستون دوم عرض جغرافیایی و ستون سوم عددی بین 0 تا 10… سپس ورودی GPS را دریافت می کنیم و اگر طول و عرض جغرافیایی با هر یک از اعدادی که در ستون اول و ستون دوم نوشتیم برابر بود، یکی از اعداد متناظر با طول و عرض جرافیایی دریافت شده از gps (0 تا 10) را روی نمایشگر سریال نمایش می دهد … کمک شما برای من بسیار مهم است

ژانویه 31, 2023 at 4:24 ب.ظ
علی Reply

سلام از این ماژول میشه برای ارتباط با stm32 استفاده کرد؟

آوریل 1, 2023 at 9:44 ب.ظ
- محمد دمیرچی Reply

  با سلام
  این ماژول یک شیلد برای برد آردوینو می باشد. شما می توانید از همین مدل را به stm32 وصل کنید یا ماژول SD کارت را به صورت جدا تهیه کنید و آن را به میکرو خود وصل کنید. یک ماژول RTC هم بر روی این شیلد می باشد که آن را نیز هم می توانید به صورت جدا تهیه کنید و استفاده کنید و هم می توانید از RTC داخلی خود میکرو STM استفاده کنید

  آوریل 8, 2023 at 4:50 ب.ظ
اشکان کلهر Reply

سلام و خسته نباشید.
امکانش هست کدی که قبلا با یه ماژول sd card و RTC نوشته شده و کار کرده رو با این شیلد، پروگرم کرد؟

می 7, 2023 at 11:38 ب.ظ
- محمد دمیرچی Reply

  با سلام
  بله میتوانید استفاده کنید در صورتی که کد RTC شما با این مدل یکی باشد.
  همچنین ترتیب پایه های خود را با این مدل بررسی کنید و در صورت لزوم تغییر بدهید.

  می 10, 2023 at 5:45 ب.ظ
اشکان Reply

سلام
من یک آردینو 2560دارم
آیا این امکان هست که دیتالاگر روی اون قرار بگیره؟

آگوست 24, 2024 at 2:41 ب.ظ
- محمد دمیرچی Reply

  با سلام
  به دلیل اینکه بر روی ماژول دیتالاگر از حافظه SD Card استفاده شده است و این حافظه از پورت SPI استفاده میکند و این پورت در آردوینو مگا در پین های دیگری می باشد. امکان استفاده از این شیلد بر روی آردوینو مگا وجود ندارد. (البته میتوانید استفاده نمایید ولی با سرعت پایین تر چون باید این پین ها مپ بشوند)
  پیشنهاد میکنم از ماژول SD Card که به صورت جداگانه می باشد استفاده نمایید برای ذخیره سازی و در صورتی که زمان را نیز میخواهید نگه دارید میتوانید از ماژول های RTC استفاده نمایید.
  پیشنهاد بهتر این می باشد که به جای آردوینو مگا از ESP32 استفاده نمایید چون به صورت داخلی دارای RTC می باشد و همچنین از حافظه داخلی سیستم عامل با عنوان SPIFFS آن نیز میتوانید برای ذخیره سازی داده های مورد نظر استفاده نمایید. از نظر هزینه ای به صرفه تر و از نظر قدرت پردازشی امکانات خیلی بیشتری را به شما میدهد.

  آگوست 26, 2024 at 10:55 ق.ظ
  - اشکان Reply

    سلام و ممنون بابت پاسخگوییتون
    من متاسفانه چیزی که موجود دارم همین دوتاست
    سوال من اینه دیگه دیتا لاگر رو روی آردینو نباید قرار بدم و باید جداگانه سیم کشی کنم براش؟
    و اینکه چه پایه هایی رو باید استفاده کرد
    ممنون از لطفتون

    آگوست 29, 2024 at 9:04 ق.ظ
    - محمد دمیرچی Reply

      در مرحله اول در صورتی که شیلدی که دارید مشابه این عکس بخشی برای وصل کردن به SPI وسط را دارد کار مقدار آسان تر می باشد.

      در صورتی که این سیم کشی را ندارد و برد شما شبیه این محصول می باشد

      پین های مربوط به 6 پین پروگرام را باید هویه بنمایید سپس پین های 11 الی 13 که به برد آردوینو شما میرود را باید ببرید و با استفاده از سیم لاین های مربوط به این 6 پین را به پین های مربوطه 11 الی 13 باید وصل بنمایید. (از شماتیک آردوینو UNO برای این منظور استفاده بکنید) پین 10 برای CS SDCard تنظیم میشود.
      برای ماژول ساعت نیز پایه های A4,A5 که به آردوینو میرود را نیز ببرید و با استفاده از سیم به پین های SCL و SDA که بقل دکمه ریست وجود دارد وصل بنمایید. با این روش این شیلد را به نسخه Mega تبدیل میکنید.
      فقط توجه داشته باشید که با این کار پین های بریده شده فقط از طریق زیر برد آردوینو مگا قابل دسترس می باشند

      آگوست 31, 2024 at 10:27 ق.ظ
