آموزش راه اندازی ماژول GY-521 – ژیروسکوپ و شتاب سنج سه محوره MPU6050 با آردوینو

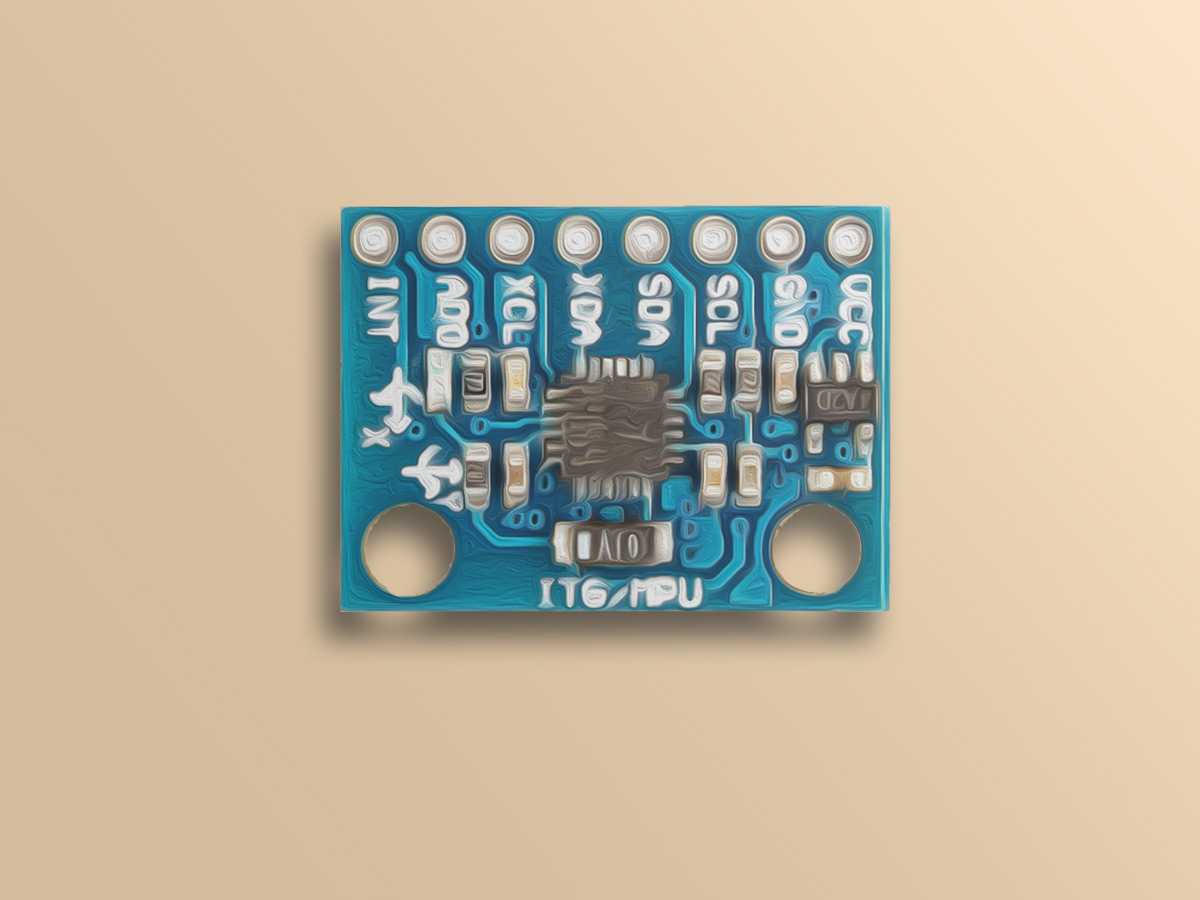

ویژگی های ماژول GY-521 (سنسور MPU6050)

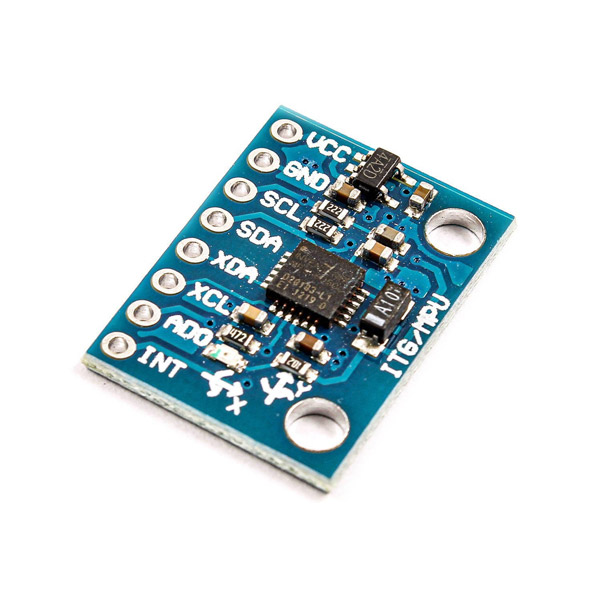

ماژول GY-521 در حقیقت بر پایه سنسور MPU6050 که یک ژیروسکوپ و شتاب سنج 3 محوره است، طراحی شده است. پروتکل ارتباطی  این ماژول I2C بوده و با استفاده از 2 پایه SCL و  SDA می توانید خروجی های MPU6050 را بخوانید.

توجه

سنسور MPU6050 علاوه بر ژیروسکوپ و شتاب سنج ، دارای یک دماسنج دیجیتال هم می باشد.

دیتاشیت سنسور MPU6050 را می توانید از اینجا دانلود کنید.

معرفی پایه ها (Pinout) ماژول GY-521 (سنسور MPU6050)

ماژول GY-521 دارای 8 پایه به شرح زیر است:

  • VCC: تغذیه ماژول – 3 تا 5 ولت
  • GND: زمین
  • SCL: پایه کلاک پروتکل I2C
  • SDA: پایه دیتا پروتکل I2C
  • XDA: پایه دیتا پروتکل I2C کمکی
  • XCL: پایه کلاک پروتکل I2C کمکی
  • ADO: تنظیمات آدرس پروتکل I2C
  • INT: وقفه

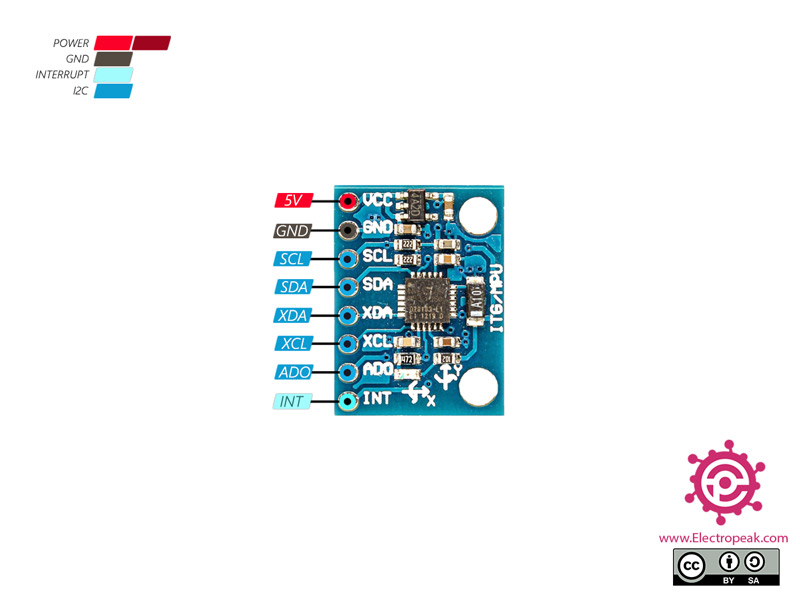

پین اوت (Pinout) این ماژول را می توانید در تصویر زیر مشاهده کنید.

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

برد آردوینو Uno × 1
ماژول ژیروسکوپ و شتاب سنج MPU6050 × 1
سیم جامپر × 1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی ماژول GY-521 MPU6050 با آردوینو

گام اول: سیم بندی

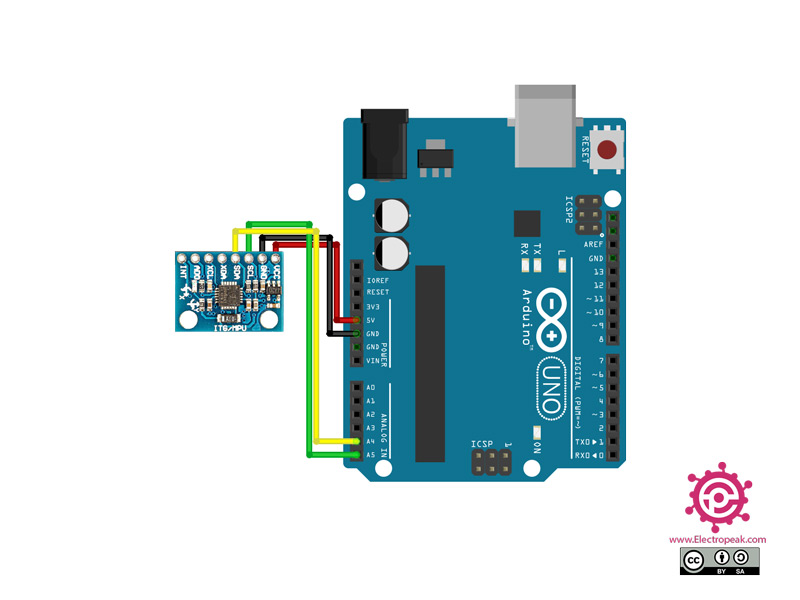

مطابق مدار زیر، ماژول را به آردوینو وصل کنید.

گام دوم: نصب کتابخانه

به Library manager رفته و کتابخانه سنسور MPU6050 را نصب کنید.

توجه

اگر برای نصب کتابخانه نیاز به راهنمایی بیشتر دارید، به اینجا مراجعه کنید.

گام سوم: کد

کد زیر را روی برد آردوینو آپلود کنید. این کد خروجی سنسور ژیروسکوپ و شتاب سنج خوانده شده را در پنجره ی سریال نمایش می دهد. همچنین می توانید از Serial plotter برای رسم نمودار به صورت گرافیکی استفاده کنید.

    /*
  GY-521 (MPU6050) 3-Axis Accelerometer-Gyroscope Sensor
  modified on 28 Sep 2020
  by Mohammad Reza Akbari @ Electropeak
  Home<iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted" style="position: absolute; clip: rect(1px, 1px, 1px, 1px);" title="&#8220;Home&#8221; &#8212; Electropeak" src="https://electropeak.com/learn/embed/#?secret=kfXo4lM0Qc" data-secret="kfXo4lM0Qc" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>

  Based on Adafruit Example
*/

#include <Adafruit_MPU6050.h>
#include <Adafruit_Sensor.h>
#include <Wire.h>

Adafruit_MPU6050 mpu;

void setup(void) {
  Serial.begin(115200);
  while (!Serial) {
    delay(10); // will pause Zero, Leonardo, etc until serial console opens
  }

  // Try to initialize!
  if (!mpu.begin()) {
    Serial.println("Failed to find MPU6050 chip");
    while (1) {
      delay(10);
    }
  }

  mpu.setAccelerometerRange(MPU6050_RANGE_16_G);
  mpu.setGyroRange(MPU6050_RANGE_250_DEG);
  mpu.setFilterBandwidth(MPU6050_BAND_21_HZ);
  //Serial.println("");
  delay(100);
}

void loop() {
  sensors_event_t a, g, temp;
  mpu.getEvent(&a, &g, &temp);

  Serial.print("Temperature:");
  Serial.print(temp.temperature);
  Serial.print("\tx-acceleration:");
  Serial.print(a.acceleration.x);
  Serial.print("\ty-acceleration:");
  Serial.print(a.acceleration.y);
  Serial.print("\tz-acceleration:");
  Serial.print(a.acceleration.z);
  Serial.print("\tx-gyro:");
  Serial.print(g.gyro.x);
  Serial.print("\ty-gyro:");
  Serial.print(g.gyro.y);
  Serial.print("\tz-gyro:");
  Serial.println(g.gyro.z);

  delay(10);
  }
Arduino

خروجی کد به شکل زیر است.
