آموزش راه اندازی ماژول ساعت دقیق PCF8563 با آردوینو

فهرست مطالب

  1. ویژگی های ماژول ساعت دقیق PCF8563
  2. معرفی پایه ها (Pinout) ماژول ساعت دقیق PCF8563
  3. لوازمی که به آن احتیاج دارید
    1. قطعات مورد نیاز
    2. نرم افزارهای مورد نیاز
  4. راه اندازی ماژول ساعت دقیق PCF8563
    1. گام اول: سیم بندی
    2. گام دوم: نصب کتابخانه
    3. گام سوم: کد

ویژگی های ماژول ساعت دقیق PCF8563

ماژول ساعت دقیق PCF8563 دارای دقت بالا و مصرف توان پایین می‌­باشد. به کمک این ماژول می‌­توان اطلاعات ثانیه، دقیقه، ساعت، روز، روز هفته، تاریخ، ماه، سال و قرن را به دقت نگهداری کرد. در این ماژول تاریخ بر اساس 29، 30 یا 31 بودن ماه و همچنین کبیسه بودن یا نبودن سال، تنظیم می‌­شود. همچنین این ماژول را می‌­توان در دو فرمت 12ساعته و 24ساعته استفاده کرد.

ماژول ساعت دقیق PCF8563

معرفی پایه ها (Pinout) ماژول ساعت دقیق PCF8563

ماژول ساعت دقیق PCF8563 دارای 6 پایه به شرح زیر است:

  • INT: خروجی وقفه
  • COT: خروجی کلاک
  • SCL: پایه برای پروتکل I2C
  • SDA: پایه دیتا برای پروتکل I2C
  • GND: زمین
  • VCC: تغذیه ماژول – 5 ولت

پین اوت (Pinout) این ماژول را می‌توانید در تصویر زیر مشاهده کنید.

PCF8563 Pinout

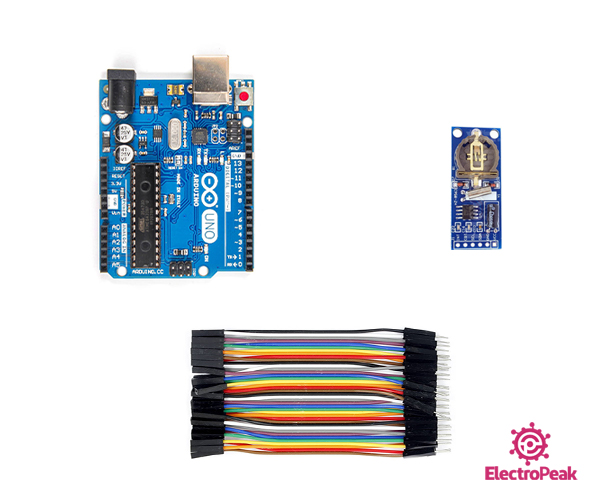

لوازمی که به آن احتیاج دارید

PCF8563 Required Materials

قطعات مورد نیاز

آردوینو UNO R3 × 1
ماژول ساعت دقیق PCF8563 × 1
سیم جامپر × 1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی ماژول ساعت دقیق PCF8563

گام اول: سیم بندی

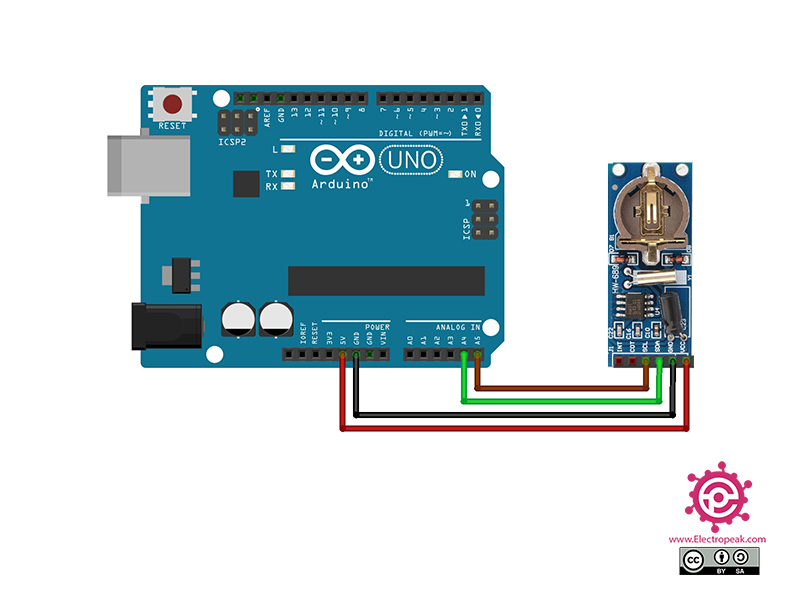

مطابق مدار زیر، ماژول را به آردوینو وصل کنید.

سیم بندی مدار اتصال PCF8563 به آردوینو

گام دوم: نصب کتابخانه

به Library manager رفته و کتابخانه Rtc_Pcf8563 را نصب کنید.

اگر برای نصب کتابخانه نیاز به راهنمایی بیشتر دارید، به اینجا مراجعه کنید.

توجه

گام سوم: کد

کد زیر را روی برد آردوینو آپلود کنید. پس از آپلود کد، پنجره ی Serial Monitor را باز کنید.

 /*
modified on Nov 16, 2020
Modified by MehranMaleki from Arduino Examples
Home<iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted" style="position: absolute; clip: rect(1px, 1px, 1px, 1px);" title="&#8220;Home&#8221; &#8212; Electropeak" src="https://electropeak.com/learn/embed/#?secret=7QRFtLZmGw" data-secret="7QRFtLZmGw" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>
*/

#include <Wire.h>
#include <Rtc_Pcf8563.h>

//init the real-time clock
Rtc_Pcf8563 rtc;


void setup()
{
  Serial.begin(9600);
  Wire.begin();

  //clear out all the registers
  rtc.initClock();
  //set a time to start with.
  //day, weekday, month, century, year
  rtc.setDate(16, 3, 11, 20, 20);
  //hr, min, sec
  rtc.setTime(11, 0, 0);
}

void loop()
{

  Serial.print("Time:");
  //Serial.print(rtc.formatTime(RTCC_TIME_HM));
  Serial.print(rtc.formatTime());


  Serial.print("\t Date:");
  //Serial.println(rtc.formatDate(RTCC_DATE_ASIA));
  Serial.println(rtc.formatDate());


  delay(1000);

}
Arduino

در کد بالا، در ابتدا روز، روز هفته، ماه، قرن و سال و پس از آن ساعت، دقیقه و ثانیه به عنوان نقطه شروع به ماژول داده می­‌شود. سپس ماژول شروع به کار کرده و هر ثانیه آپدیت می­‌شود. در ادامه در هر ثانیه اطلاعات را از ماژول گرفته شده و در پنجره­ Serial Monitor نمایش داده می‌­شود.

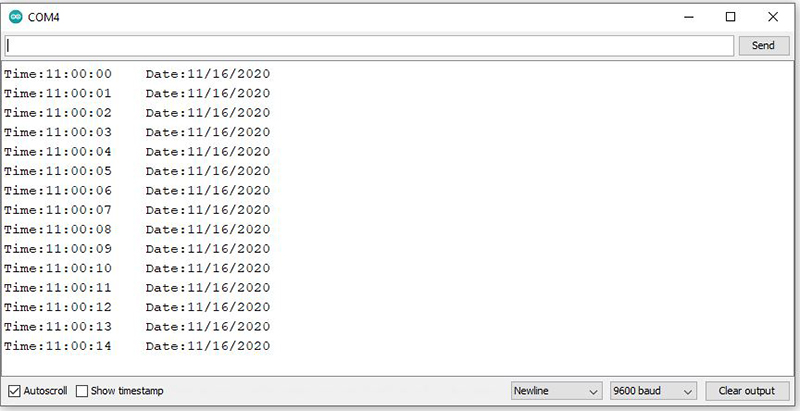

خروجی کد به شکل زیر است.

آموزش های مشابه

Comments (4)

  • علیرضا Reply

    سلام.وقت بخیر. ممنون از سایت خوبتون
    میخواستم ببینم من اگه بخوام صدم ثانیه رو هم نمایش بده باید توی کد چه تغییراتی بدم؟

    ژانویه 4, 2023 at 11:03 ب.ظ
    • علی عبدالملکی Reply

      سلام وقت شما بخیر
      ممنون از توجهتون
      ببینید آی سی DS3231 نمیتونه زمان کمتر از 1 ثانیه رو اندازه گیری کنه، شما برای این کار میتونید از پایه خروجی ماژول که موج مربعی با فرکانس های مختلف تولید میکنه و capture کردن اون توسط وقفه آردینواستفاده کنی و زمان 10 میلی ثانیه رو بسازی
      حالا برای این کار شما باید از طریق برد ، فرکانس موج مربعی خروجی ماژول رو ست کنی که طبق دیتا شیت فرکانس های مختلفی داره از 1 هرتز تا 1کیلوهرتز ، که شما اگر روی 1 کیلوهرتز ست کنی میتونی زمان با رزولوشن 1 میلی ثانیه تنظیم کنی

      فوریه 27, 2023 at 4:44 ب.ظ
  • علی مهرابی Reply

    سلام من میخوام ساعت رو ذخیره کنم زمانی که برق دستگاه قطع میشه .یعنی با باطری کار کنه .
    که این کار رو انجام نمیده و برق مدار رو که راه میندازم میبینم ساعت به حالت قبلش بر میگرده .دقیقا باید چه کار کنم؟

    ژوئن 18, 2023 at 1:43 ب.ظ
    • محمد دمیرچی Reply

      باسلام
      ولتاژ باتری که بر روی ماژول قرار داده اید را اندازه گیری کنید.
      امکان دارد باتری شارژ نداشته باشد.

      ژوئن 19, 2023 at 10:23 ق.ظ
