آموزش راه اندازی ماژول پتانسیومتر دیجیتال 100 کیلو اهم X9C104 با آردوینو

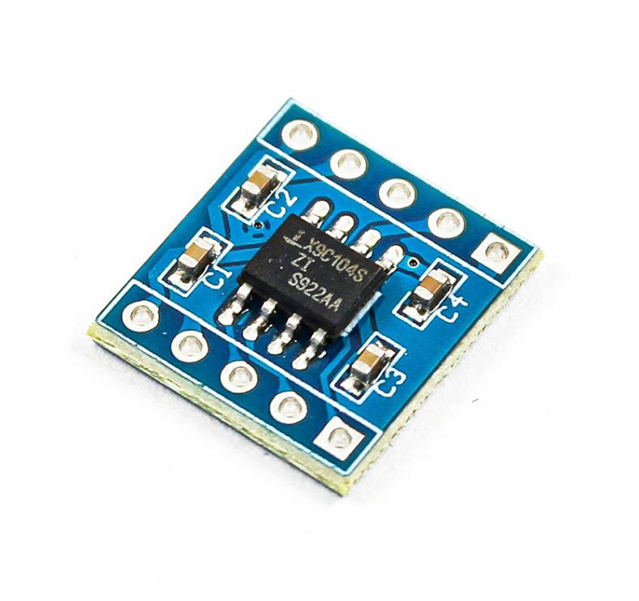

ویژگی های ماژول پتانسیومتر دیجیتال 100 کیلو اهمی X9C104

ماژول پتانسیومتر دیجیتال 100 کیلو اهمی X9C104 یک مقاومت متغیر است که مقدار مقاومت آن را می‌­توان به صورت دیجیتالی به کمک یک میکروکنتلر تنظیم کرد. این ماژول دارای 3 پایه خروجی (RH، RW و RL) بوده که این 3 پایه را می­توان جایگزین 3 پایه­ پتانسیومترهای فیزیکی نمود. این ماژول دارای 99 جز مقاومتی است و مقاومت نهایی ماژول توسط یک پروتکل ارتباطی 3-سیمه کنترل می‌­شود.

معرفی پایه ها (Pinout) ماژول پتانسیومتر دیجیتال 100 کیلو اهمی X9C104

ماژول پتانسیومتر دیجیتال 100 کیلو اهمی X9C104 دارای 10 پایه به شرح زیر است.

5 پایه در سمت چپ ماژول:

  • VCC: تغذیه ماژول –5 ولت
  • GND: زمین
  • INC: دستور تغییر مقاومت قطعه
  • U/D: تنظیم کمتر یا بیشتر شدن مقاومت
  • CS: فعال شدن قطعه برای تنظیم مقاومت

5 پایه در سمت راست ماژول:

  • VCC: تغذیه ماژول –5 ولت
  • RH: حد بالای مقاومت (100کیلو اهم)
  • RW: مقاومت تنظیم شده
  • RH: حد پایین مقاومت (0 اهم)
  • GND: زمین
نکته

3 پایه RH، RW و RL را می­توان به عنوان خروجی­‌های ماژول جایگزین 3 پایه­ پتانسیومترهای فیزیکی نمود.

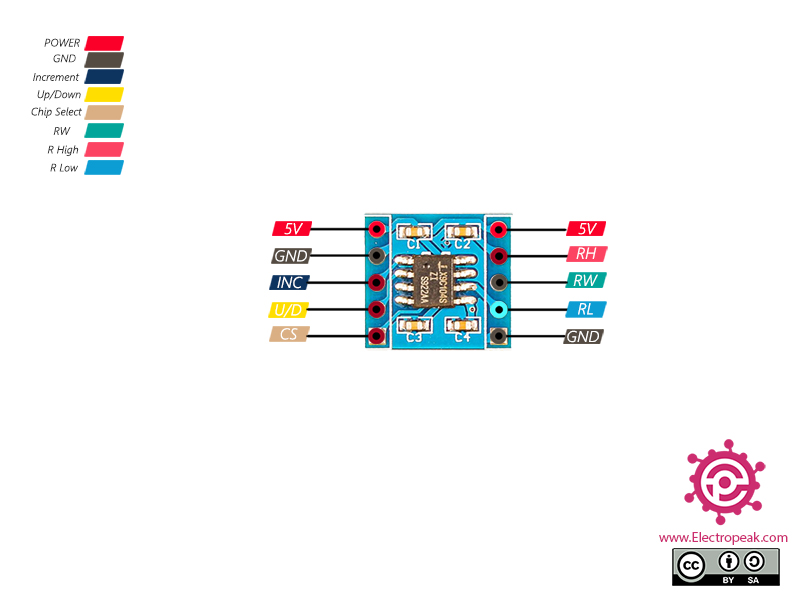

پین اوت (Pinout) این ماژول را می‌توانید در تصویر زیر مشاهده کنید.

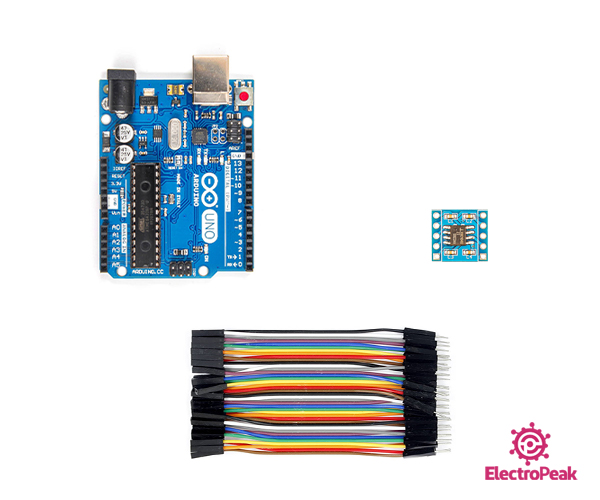

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

آردوینو UNO R3 × 1
ماژول پتانسیومتر دیجیتال 100 کیلو اهمی X9C104 × 1
سیم جامپر × 1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی ماژول پتانسیومتر دیجیتال 100 کیلو اهمی X9C104

گام اول: سیم بندی

مطابق مدار زیر، ماژول را به آردوینو وصل کنید.

گام دوم: نصب کتابخانه

کتابخانه DigiPotX9Cxxx را از اینجا دانلود کنید. سپس به قسمت Include Library رفته و کتابخانه را نصب کنید.

توجه

اگر برای نصب کتابخانه نیاز به راهنمایی بیشتر دارید، به اینجا مراجعه کنید.

گام سوم: کد

کد زیر را روی برد آردوینو آپلود کنید. پس از آپلود کد، پنجره Serial Plotter را باز کنید.

  /*
Modified on Dec 12, 2020
Modified by MehranMaleki from Arduino Examples
https://electropeak.com/learn/
*/

/*
 * For this example, connect your X9C104 (or the like) as follows:
 * 1 - INC - Arduino pin 2
 * 2 - U/D - Arduino pin 3
 * 3 - RH  - 5V
 * 4 - VSS - GND
 * 5 - RW  - Output: Arduino pin A0 for analogRead
 * 6 - RL  - GND
 * 7 - CS  - Arduino pin 4
 * 8 - VCC - 5V
 */


#include <DigiPotX9Cxxx.h>

DigiPot pot(2,3,4);

void setup() {
  Serial.begin(9600);
}

void loop() {
  Serial.println("Starting");
  float voltage;

  for (int i=0; i<100; i++) {
    pot.increase(1);
    voltage = 5.0 * analogRead(A0)  / 1024;
    Serial.println(voltage);
    delay(20);
  }


  for (int i=0; i<100; i++) {
    pot.decrease(1);
    voltage = 5.0 * analogRead(A0) / 1024;
    Serial.println(voltage);
    delay(20);
  }

}

Arduino

در کد بالا، ابتدا پایه­‌های شماره 2، 3 و 4 آردوینو به ترتیب به پایه­‌های INC، U/D و CS از ماژول مرتبط شده‌­اند. سپس مقدار ولتاژ خروجی متغیر ماژول ابتدا زیاد شده و سپس کم می­شود. مقدار ولتاژ خروجی تنظیم شده توسط پایه A0 آردوینو خوانده و در پنجره Serial Plotter نمایش داده می­‌شود.

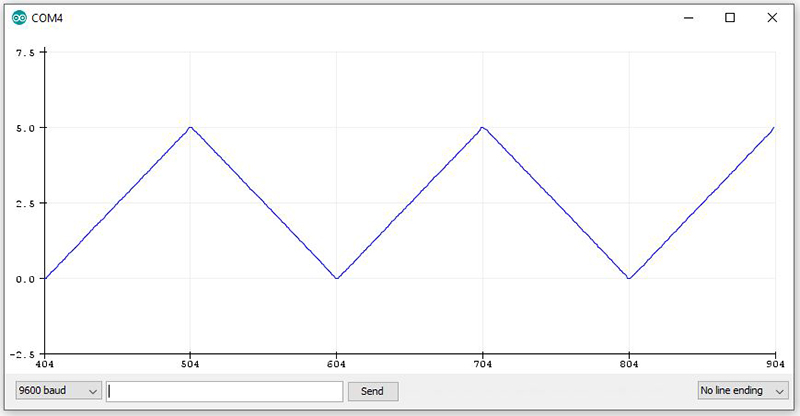

خروجی کد به شکل زیر است.
