ماژول ترموکوپل در واقع یک پکیج شامل ترموکوپل نوع K به همراه ماژول مبدل و نمایشگر است. این ماژول می تواند دماهای بالا تا نزدیک 800 درجه سانتی گراد را اندازهگیری کرده و نمایش دهد.
ترموکوپل چیست؟
ترموکوپل قطعهای الکتریکی است که در صنعت به صورت گستردهای به عنوان دماسنج مورد استفاده قرار میگیرد. این قطعه متشکل است از دو رسانای الکتریکی ناهمسان که یک اتصال الکتریکی را تشکیل میدهند.
خروجی یک ترموکوپل، ولتاژیست که وابستگی شدید به دمای ترموکوپل دارد. با استفاده از این ولتاژِ خروجی میتوان دما را استخراج کرد.
با توجه به جنس آلیاژِ رسانای استفاده شده در ساخت ترموکوپلها ، انواع متنوعی از ترموکوپلها که بازه و دقت اندازهگیری های متفاوتی را ارایه میدهند تولید شده است. نوع ترموکوپل با یک حرف انگلیسی مشخص میشود. این مدلها عبارتند از: J، K، N، T، E، R، S، B و C .
ترموکوپل نوع K عموما گستردهترین بازهی دمایی قابل اندازه گیری را فراهم میآورد.
مشخصات فنی ماژول ترموکوپل نوع K مدل XH-B310
• ولتاژ کاری: 12 ولت DC
• محدوده اندازه گیری دما: -30 تا 800 درجه سانتی گراد
• دمای مجاز عملیاتی ماژول: -40 تا 65 درجه سانتیگراد
• دقت اندازهگیری: 0.3± درجه سانتی گراد
• ابعاد: 48mm*29mm*23mm
در ادامه می توانید دیتاشیت ماژول ترموکوپل XH-B310 را دانلود کنید:
XH-B310 Thermocouple Module Datasheet

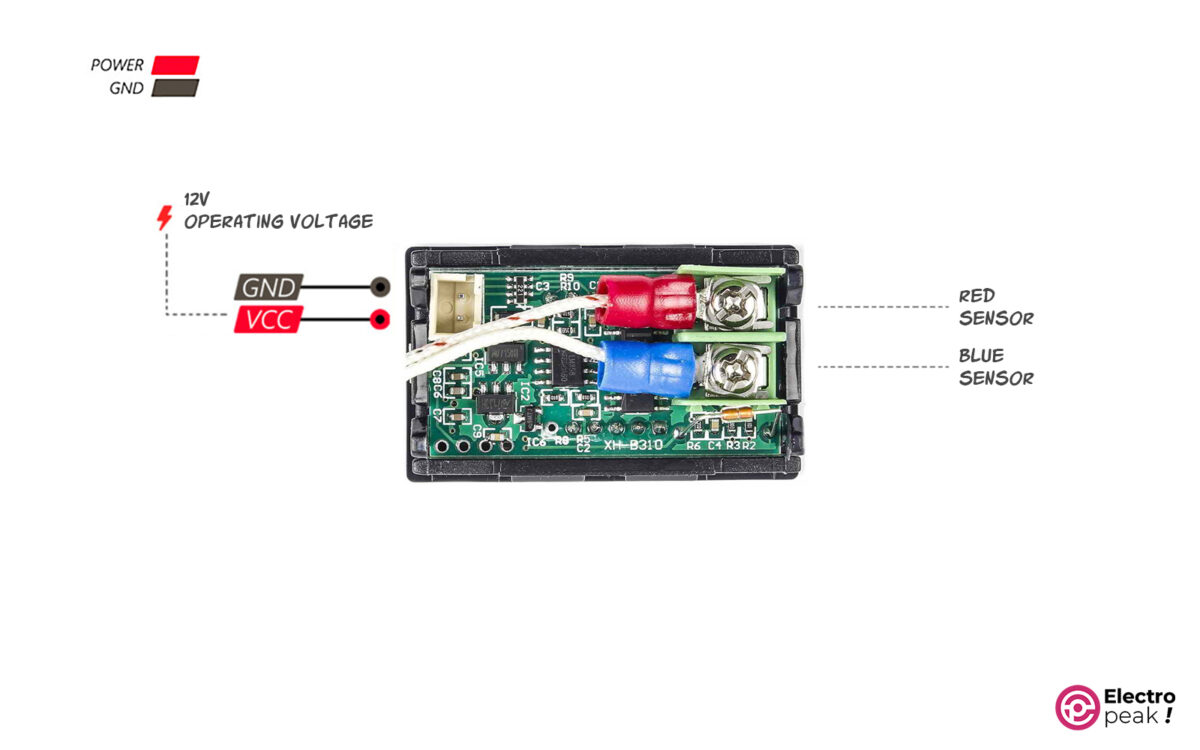

معرفی پایههای (Pinout) ماژول ترموکوپل XH-B310
این ماژول یک جفت ترمینال برای تغذیه و یک جفت ترمینال برای سنسور دارد.
• VCC : تغذیه ماژول 12 ولت
• GND: زمین
• ترمینال سنسور (سیم قرمز)
• ترمینال سنسور (سیم آبی)
لوازمی که به آن احتیاج دارید
قطعات مورد نیاز
راهاندازی و استفاده از ماژول ترموکوپل XH-B310
راهاندازی و استفاده از ماژول XH-B310 بسیار ساده است. ابتدا سیمهای سنسور ترموکوپل را به ترمینال مربوطه متصل کنید.
یک ترمینال مادگی از نوع XH در پشت نمایشگر وجود دارد که برای تغذیه ماژول است. به همراه ماژول، یک جفت سیم قرمز- مشکی متصل به کانکتور نری XH قرار داده شده است. این جفت سیم را روی کانکتور خود نصب کرده و از طرف دیگر، به تغذیه 12v+ وصل کنید.
مدار را مطابق شکل زیر ببندید.
اگر منبع ولتاژ 5ولت دارید، میتوانید از یک ماژول افزاینده ولتاژ استفاده کنید. برای خرید ماژول افزاینده ولتاژ میتوانید به این لینک مراجعه کنید.
