ویژگی های ماژول سیگنال ژنراتور PWM دوکاناله و درایور استپر موتور
با استفاده از ماژول سیگنال ژنراتور می‌توانید یک پالس مربعی با فرکانس و Duty Sycle قابل تنظیم در 2 کانال متفاوت تولید کنید. این ماژول دارای 3 میکروسوئیچ است که تنظیمات پالس‌ها توسط آن‌ها انجام می‌شود. همچنین دارای یک ورودی میکرو USB برای تغذیه ماژول می‌باشد. البته 2 پایه دیگر نیز برای اتصال تغذیه توسط خودتان وجود دارد. در قسمت خروجی نیز این ماژول دارای 2 کانال مستقل بوده و شما می‌توانید پالس های مدنظر خود را بر روی آن‌ها تولید کنید.
ویژگی های ماژول سیگنال ژنراتور PWM و درایور استپر موتور :
- ولتاژ کاری: 5 الی 30 ولت
- رنج فرکانسی: 1 هرتز الی 150 کیلوهرتز
- دقت فرکانس تولیدی: 2 درصد
کاربردهای ماژول سیگنال ژنراتور PWM و درایور استپر موتور :
- تولید پالس‌های مربعی
- درایو استپر موتور
- تولید پالس‌های قابل تنظیم برای MCU
- تولید پالس‌های قابل تنظیم جهت کنترل‌های مداری
نحوه تنظیم سیگنال ژنراتور PWM و درایور استپر موتور
کنترل پالس‌های خروجی تماما توسط سه میکروسوئیچ تعبیه شده روی ماژول انجام می‌شود. این سه میکروسوئیچ از چپ به راست SET ،UP و DOWN می‌باشد.
فرکانس و Duty Sycle دو کانال را می‌توان تنظیم کرد. فرکانس از 1 هرتز تا 150 کیلوهرتز و Duty Sycle از 0 تا 100 درصد قابل تنظیم هستند:
- با هر بار فشردن دکمه SET پارامتر موردنظر تغییر می‌کند.
این پارامترها به ترتیب فرکانس کانال اول (FR1)، Duty Sycle کانال اول(du1)، فرکانس کانال دوم (FR2) و Duty Sycle کانال دوم (du2) می‌باشد. - از سوئیچ‌های DOWN و UP نیز برای کم و زیاد کردن مقدار این پارامترها استفاده می‌شود.
می‌توانید با نگه داشتن طولانی‌تر دکمه SET، رنج تغییرات فرکانس را تغییر دهید. این تغییرات به شکل زیر است:
- XXX: یک هرتز تا 999 هرتز
- X: یک کیلوهرتز تا 99.9 کیلوهرتز
- X.X.X: یک کیلوهرتز تا 150 کیلوهرتز
معرفی پایه های (Pinout) ماژول سیگنال ژنراتور PWM و درایور استپر موتور
پایه‌های این ماژول به شرح زیر است:
- +VIN: پایه مثبت ولتاژ ورودی
- -VIN: پایه منفی ولتاژ ورودی(زمین الکتریکی)
- GND: زمین الکتریکی
- PWM1: پالس PWM کانال اول
- PWM2: پالس PWM کانال دوم
- Micro-USB: ورودی میکرو USB
- SET: سوئیچ تنظیم ماژول
- DOWN: سوئیچ تنظیم ماژول
- UP: سوئیچ تنظیم ماژول
- RXD: پایه گیرنده سریال
- TXD: پایه فرستنده سریال

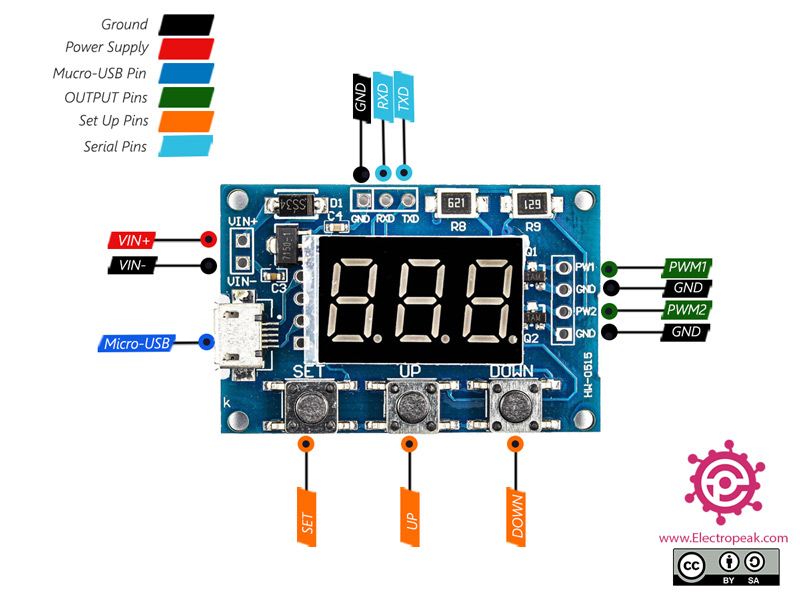

پین اوت (Pinout) این ماژول را می‌توانید در تصویر زیر مشاهده کنید.

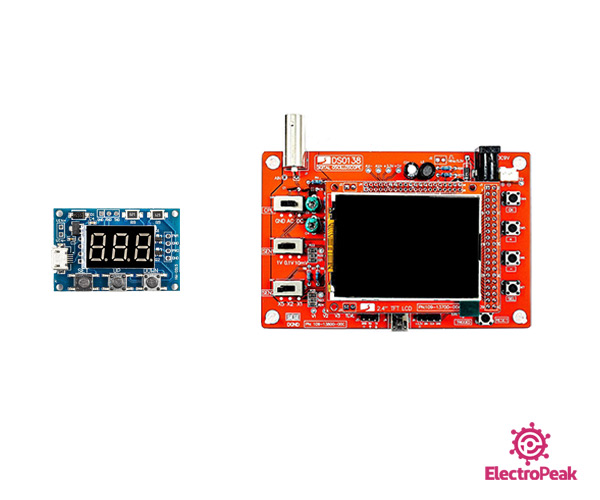

لوازمی که به آن احتیاج دارید
قطعات مورد نیاز
نرم افزارهای مورد نیاز
تذکر
جهت آشنایی کامل با نحوه عملکرد این ماژول و مشاهده پالس‌های تولید شده از یک اسیلوسکوپ استفاده می‌کنیم.
راه اندازی ماژول سیگنال ژنراتور PWM و درایور استپر موتور
گام اول: سیم بندی

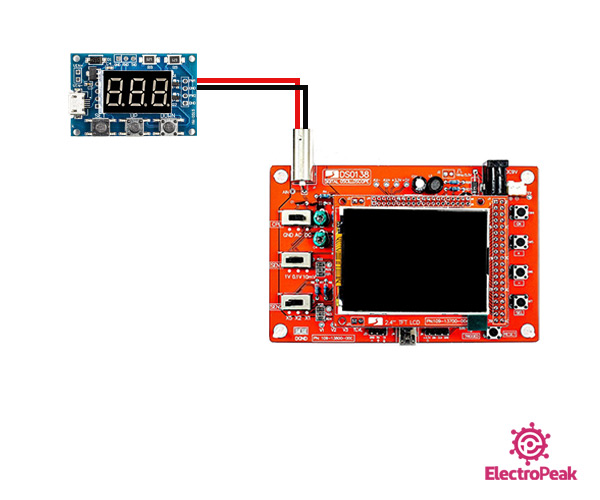

تغذیه ماژول سیگنال ژنراتور را از طریق میکرو USB و یا یک منبع مستقل دیگر تامین کنید. پس از آن مطابق مدار زیر برای مشاهده پالس‌ها، ماژول را به اسیلوسکوپ متصل کنید.
تذکر
دقت کنید که منبع تغذیه آن 5 الی 30 ولت باشد.
گام دوم: تنظیم و مشاهده پالس‌ها
دو پارامتر فرکانس و Duty Cycle کانال اول را تغییر داده و نتایج آن را بر روی اسیلوسکوپ مشاهده می‌کنیم:
تغییر فرکانس :

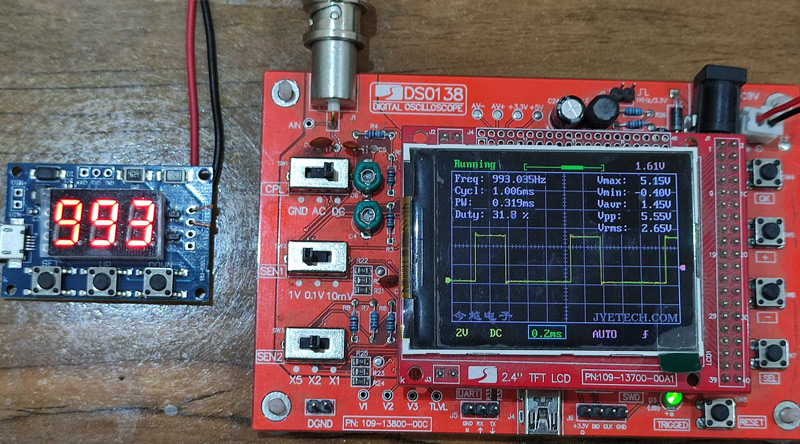

فرکانس را از مقدار 993 به میزان 673 کاهش داده‌ایم. این تغییرات در اسیلوسکوپ قابل ملاحظه می‌باشد:
تغییر Duty Cycle :
در این قسمت Duty Cycle را از 87 درصد به 32 درصد کاهش داده ایم. مشاهده می‌شود که عرض پالس کم می‌شود:
