ویژگیهای ماژول نمایشگر کاراکتری
ماژول نمایشگر کاراکتری یک ماژول LCD با تعداد مشخصی سطر و ستون میباشد، و دارای پس زمینه سبز یا آبی و رنگ کاراکتر سفید است. از این نمایشگرها معمولا میتوان جهت نشان دادن متن، کاراکتر و اعداد بهره برد. میزان کنتراست نمایشگر را میتوان با اتصال یک پتانسیومتر به پایه 3 نمایشگر تنظیم کرد. پایه های 15 و 16 نمایشگر مربوط به نور پس زمینه (backlight) میباشد. برقراری ارتباط نمایشگر با آردوینو از طریق 6 پایه E ،RS ،DB4 ،DB5 ،DB6 و DB7 صورت میگیرد.
جهت دریافت دیتاشیت نمایشگر کاراکتری 04×20 اینجا کلیک کنید.
2004 Character LCD Display Datasheet
جهت دریافت دیتاشیت نمایشگر کاراکتری 02×16 اینجا کلیک کنید.
1602 Character LCD Display Datasheet
جهت دریافت دیتاشیت نمایشگر کاراکتری 02×08 اینجا کلیک کنید.
0802 Character LCD Display Datasheet
جهت دریافت دیتاشیت نمایشگر کاراکتری 02×20 اینجا کلیک کنید.
2002 Character LCD Display Datasheet
معرفی پایه ها (Pinout) نمایشگر کاراکتری
نمایشگرهای کاراکتری 4×20، 2×16 و 2×20 دارای 16 پایه به شرح زیر هستند:
- 5V: تغذیه ماژول –5 ولت
- GND: زمین
- V0: تنظیم کنتراست نمایشگر
- +LED: تغذیه نور پس زمینه مثبت
- -LED: تغذیه نور پس زمینه منفی
- LCD_CS: انتخاب نمایشگر
- LCD_RS: انتخاب نوع دیتا
- LCD_R/W: نوشتن اطلاعات
- LCD_D0: خط دیتا 0
- LCD_D1: خط دیتا 1
- LCD_D2: خط دیتا 2
- LCD_D3: خط دیتا 3
- LCD_D4: خط دیتا 4
- LCD_D5: خط دیتا 5
- LCD_D6: خط دیتا 6
- LCD_D7: خط دیتا 7
پین اوت (Pinout) این نمایشگر را میتوانید در تصویر زیر مشاهده کنید.
نمایشگرهای کاراکتری 8×2 دارای 14 پایه به شرح زیر هستند.
لوازمی که به آن احتیاج دارید

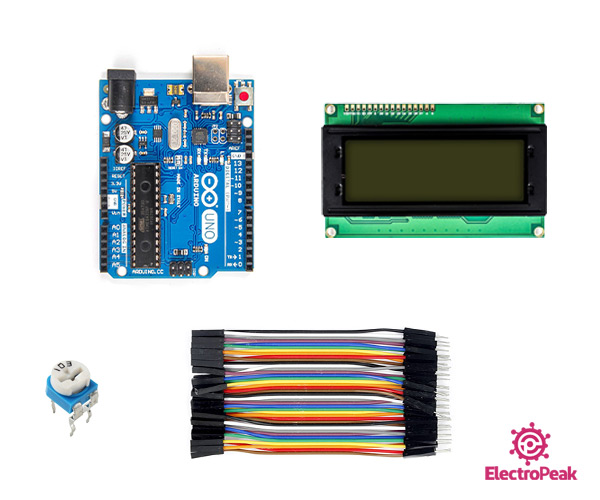

قطعات مورد نیاز
تذکر
برای راه اندازی نمایشگر کاراکتری با آردوینو، تهیه یکی از انواع نمایشگرهایی که در جدول زیر آمده است، کافی میباشد.
نرم افزارهای مورد نیاز
راه اندازی ماژول نمایشگر کاراکتری با آردوینو
گام اول: سیم بندی

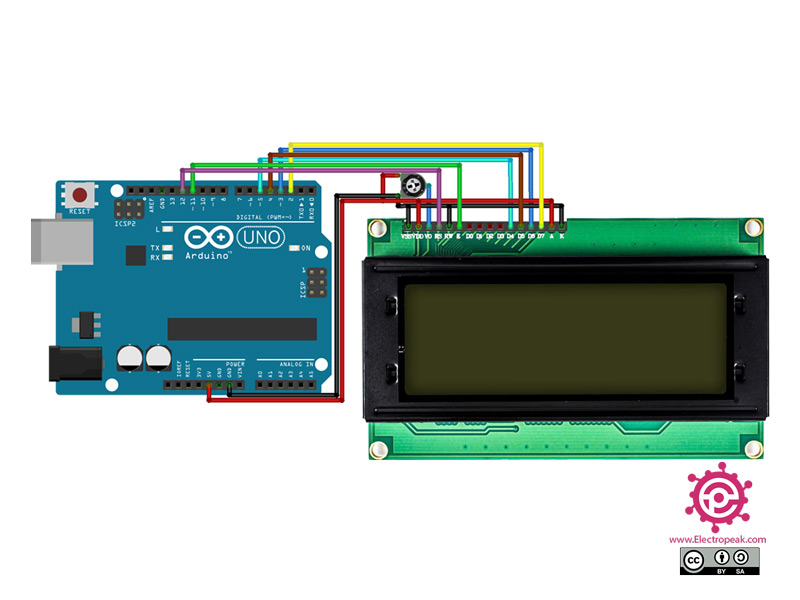

مطابق مدار زیر، نمایشگر را به آردوینو وصل کنید.
توجه
پتانسیومتر قرار گرفته در مدار برای تنظیم کنتراست نور نمایشگر می باشد.
گام دوم: کتابخانه
ابتدا کتابخانه زیر را بر آردوینوی خود نصب کنید.
توجه
اگر نیاز به راهنمایی بیشتر برای نصب کتابخانه بر روی آردوینو دارید، می توانید به آموزش نصب کتابخانه بر آردوینو مراجعه کنید.
توجه
با توجه به نوع LCD خود خط زیر را تغییر دهید.
Lcd.begin(20,4); //(ستون,سطر)
گام سوم: کد
با توجه به نوع نمایشگر مورد استفاده فایل مورد نظر را دانلود کرده و بر روی آردوینو خود آپلود کنید.
این کد جهت تست نمایشگر میباشد و اعداد را در سطرها نمایش میدهد.
