آموزش راه اندازی ماژول ساعت دقیق DS1302 با آردوینو

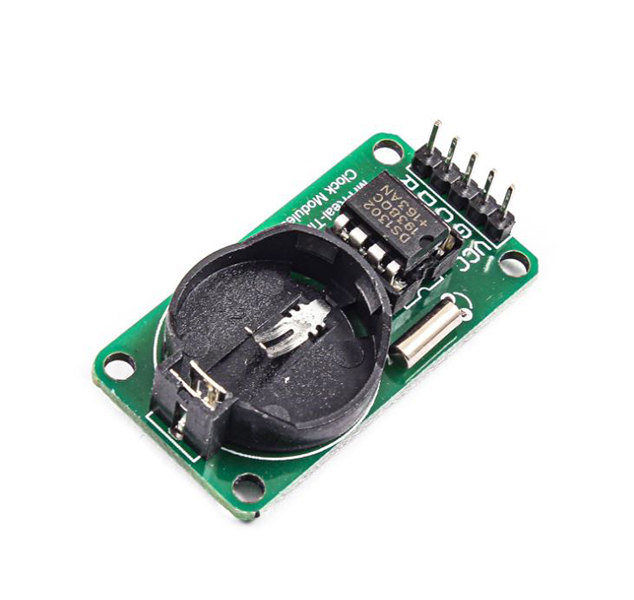

ویژگی های ماژول ساعت دقیق DS1302

ماژول ساعت دقیق DS1302 یک ماژول ارزان قیمت با دقت مناسب است که می‌­توان از آن در پروژه­‌های گوناگون استفاده کرد. با استفاده از این ماژول می‌­توان اطلاعات ثانیه، دقیقه، ساعت، روز، روز هفته، ماه، تاریخ ماه و سال را نگهداری کرد. تاریخ در انتهای هر ماه بر اساس 29، 30 یا 31 روزه بودن ماه نیز به طور اتوماتیک تنظیم می‌­شود. همچنین این ماژول در تنظیم تاریخ در پایان هر سال، کبیسه بودن یا نبودن سال را هم در نظر می­‌گیرد که این عمل تا قبل از سال 2100 معتبر است.

نکته

دقت شود که پروتکل ارتباطی ماژول ساعت دقیق DS1302، پروتکل I2C نمی‌­باشد. ارتباط این ماژول با میکروکنترلر از طریق ارتباط سه سیمه سریالی سنکرون انجام می­شود.

معرفی پایه ها (Pinout) ماژول ساعت دقیق DS1302

ماژول ساعت دقیق DS1302 دارای 5 پایه به شرح زیر است:

  • VCC: تغذیه ماژول – 5 ولت
  • GND: زمین
  • CLK: پایه کلاک
  • DAT: پایه دیتا
  • RST: ریست (برای فعال بودن ماژول باید 1 باشد، اصطلاحا Actice High است.)

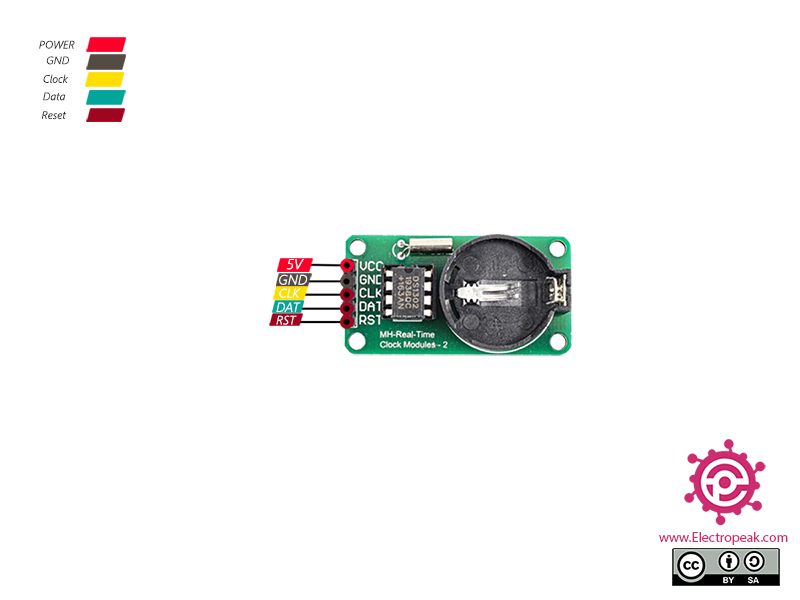

پین اوت (Pinout) این ماژول را می‌توانید در تصویر زیر مشاهده کنید.

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

آردوینو UNO R3 × 1
ماژول ساعت دقیق DS1302 × 1
سیم جامپر × 1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی ماژول ساعت دقیق DS1302

گام اول: سیم بندی

مطابق مدار زیر، ماژول را به آردوینو وصل کنید.

گام دوم: نصب کتابخانه

به Library manager رفته و کتابخانه Rtc by Makuna را نصب کنید.

توجه

اگر برای نصب کتابخانه نیاز به راهنمایی بیشتر دارید، به اینجا مراجعه کنید.

گام سوم: کد

کد زیر را روی برد آردوینو آپلود کنید. پس از آپلود کد، پنجره ی Serial Monitor را باز کنید.

    /*
Modified on Nov 25, 2020
Modified by MehranMaleki from Arduino Examples
Home<iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted" style="position: absolute; clip: rect(1px, 1px, 1px, 1px);" title="&#8220;Home&#8221; &#8212; Electropeak" src="https://electropeak.com/learn/embed/#?secret=dSTJ6hoCAW" data-secret="dSTJ6hoCAW" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>
*/


// CONNECTIONS:
// DS1302 CLK/SCLK --> 5
// DS1302 DAT/IO --> 4
// DS1302 RST/CE --> 2
// DS1302 VCC --> 3.3v - 5v
// DS1302 GND --> GND

#include <ThreeWire.h>
#include <RtcDS1302.h>

ThreeWire myWire(4,5,2); // IO, SCLK, CE
RtcDS1302<ThreeWire> Rtc(myWire);

void setup ()
{
    Serial.begin(9600);

    Serial.print("compiled: ");
    Serial.print(__DATE__);
    Serial.println(__TIME__);

    Rtc.Begin();

    RtcDateTime compiled = RtcDateTime(__DATE__, __TIME__);
    printDateTime(compiled);
    Serial.println();

    if (!Rtc.IsDateTimeValid())
    {
        // Common Causes:
        //    1) first time you ran and the device wasn't running yet
        //    2) the battery on the device is low or even missing

        Serial.println("RTC lost confidence in the DateTime!");
        Rtc.SetDateTime(compiled);
    }

    if (Rtc.GetIsWriteProtected())
    {
        Serial.println("RTC was write protected, enabling writing now");
        Rtc.SetIsWriteProtected(false);
    }

    if (!Rtc.GetIsRunning())
    {
        Serial.println("RTC was not actively running, starting now");
        Rtc.SetIsRunning(true);
    }

    RtcDateTime now = Rtc.GetDateTime();
    if (now < compiled)
    {
        Serial.println("RTC is older than compile time!  (Updating DateTime)");
        Rtc.SetDateTime(compiled);
    }
    else if (now > compiled)
    {
        Serial.println("RTC is newer than compile time. (this is expected)");
    }
    else if (now == compiled)
    {
        Serial.println("RTC is the same as compile time! (not expected but all is fine)");
    }
}

void loop ()
{
    RtcDateTime now = Rtc.GetDateTime();

    printDateTime(now);
    Serial.println();

    if (!now.IsValid())
    {
        // Common Causes:
        //    1) the battery on the device is low or even missing and the power line was disconnected
        Serial.println("RTC lost confidence in the DateTime!");
    }

    delay(5000); // five seconds
}

#define countof(a) (sizeof(a) / sizeof(a[0]))

void printDateTime(const RtcDateTime& dt)
{
    char datestring[20];

    snprintf_P(datestring,
            countof(datestring),
            PSTR("%02u/%02u/%04u %02u:%02u:%02u"),
            dt.Month(),
            dt.Day(),
            dt.Year(),
            dt.Hour(),
            dt.Minute(),
            dt.Second() );
    Serial.print(datestring);
}
Arduino

در کد بالا ابتدا اطلاعات زمان کنونی به عنوان مبدا زمان به ماژول داده شده و بر روی سپس ماژول شروع به کار کرده و هر 5 ثانیه زمان جدید را بر روی Serial Monitor نمایش می­‌دهد.

خروجی کد به شکل زیر است.
