آموزش راه‌اندازی ماژول بلوتوث سریال DX-BT18 با آردوینو

فهرست مطالب

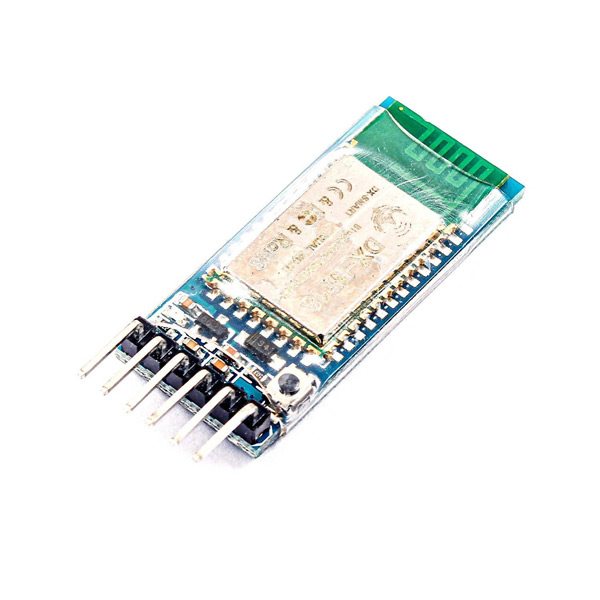

ویژگی های ماژول بلوتوث سریال DX-BT18

ماژول‌های بلوتوث از جمله ماژول‌های ارتباط بی سیم هستند که می‌توان آنها را به صورت سریال یا SPI به پروژه اضافه کرد.

مزیت استفاده از ماژول‌های بلوتوث استفاده راحت و راه‌اندازی آسان می‌باشد.

ماژول بلوتوث DX-BT18 از پروتکل سریال برای ارتباط استفاده می‌کند.

نکته

تمامی ماژول‌های بلوتوث که از طریق سریال می‌توانند ارتباط برقرار کنند، از دستورات AT Command پشتیبانی می‌کنند که این دستورات در دیتایشت هر محصول آمده است.

جهت دریافت دیتاشیت ماژول بلوتوث سریال DX-BT18 اینجا کلیک کنید.

معرفی پایه ها (Pinout) ماژول بلوتوث سریال DX-BT18

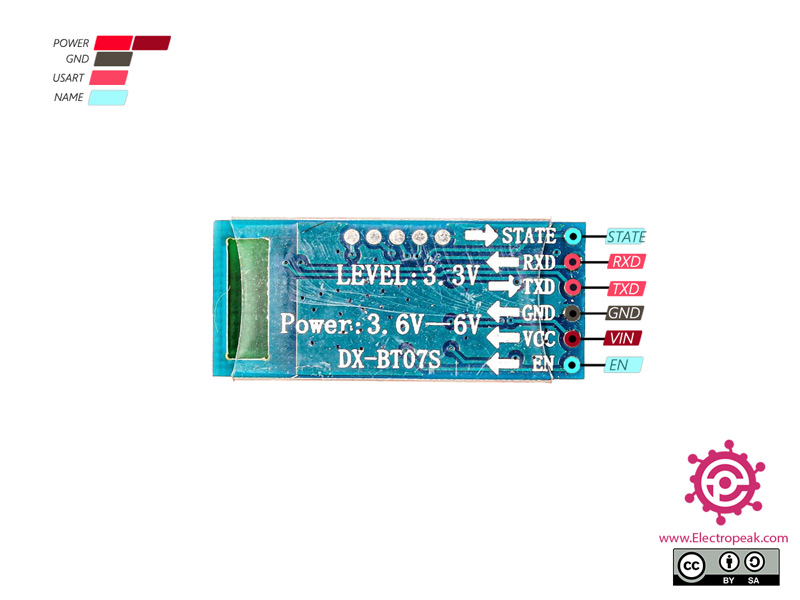

ماژول بلوتوث سریال DX-BT18 دارای 6 پایه به شرح زیر است:

  • VIN: تغذیه ماژول – 6-3.6 ولت
  • GND: زمین
  • STATE: تعیین وضعیت اتصال
  • EN: تنظیم جهت ورود به تنظیمات AT Command
  • RX: دریافت اطلاعات از طریق پروتکل سریال
  • TX: ارسال اطلاعات از طریق پروتکل سریال

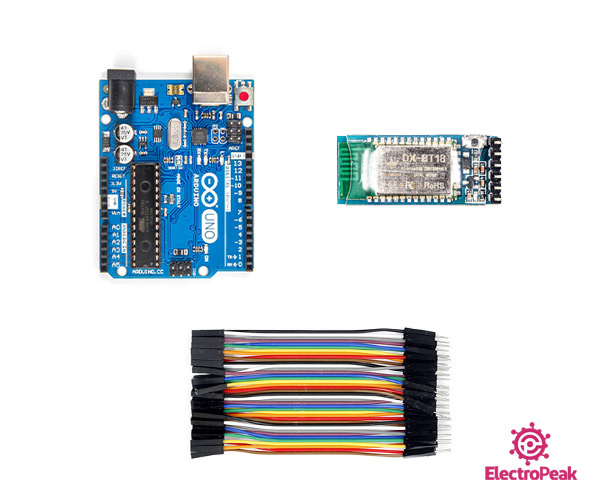

لوازمی که به آن احتیاج دارید

لوازمی که به آن احتیاج دارید

آردوینو UNO R3 × 1
ماژول بلوتوث سریال DX-BT18 × 1
سیم جامپر نری به مادگی × 1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی ماژول بلوتوث سریال DX-BT18 با آردوینو

گام اول: سیم بندی

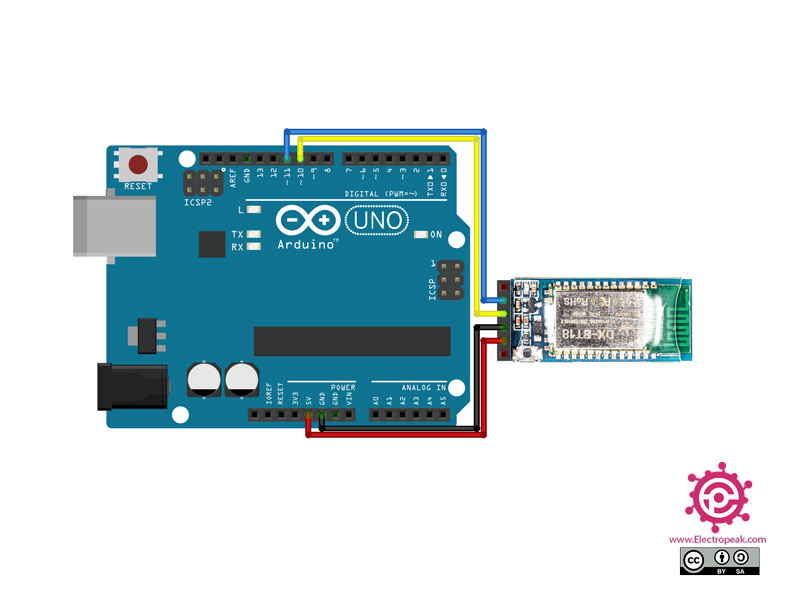

مطابق مدار زیر، ماژول را به آردوینو وصل کنید.

گام دوم: نصب کتابخانه

کتابخانه زیر را بر آردوینوی خود نصب کنید.

https://github.com/PaulStoffregen/SoftwareSerial

توجه

اگر نیاز به راهنمایی بیشتر برای نصب کتابخانه بر روی آردوینو دارید، می‌توانید به آموزش نصب کتابخانه بر آردوینو مراجعه کنید.

گام سوم: کد

کد زیر را روی برد آردوینوی خود آپلود کنید.

  /*
  Modified on March 09, 2021
  Modified by MohammedDamirchi from https://github.com/PaulStoffregen/SoftwareSerial

Home
*/ #include SoftwareSerial mySerial(10, 11); // RX, TX void setup() { // Open serial communications and wait for port to open: Serial.begin(9600); while (!Serial) { ; // wait for serial port to connect. Needed for native USB port only } // set the data rate for the SoftwareSerial port mySerial.begin(9600); } void loop() { // run over and over if (mySerial.available()) { Serial.write(mySerial.read()); } if (Serial.available()) { mySerial.write(Serial.read()); }

این کد جهت تست ارتباط مابین سریال مانیتور آردوینو و دستگاهی که به ماژول بلوتوث متصل شده است، می‌باشد.
