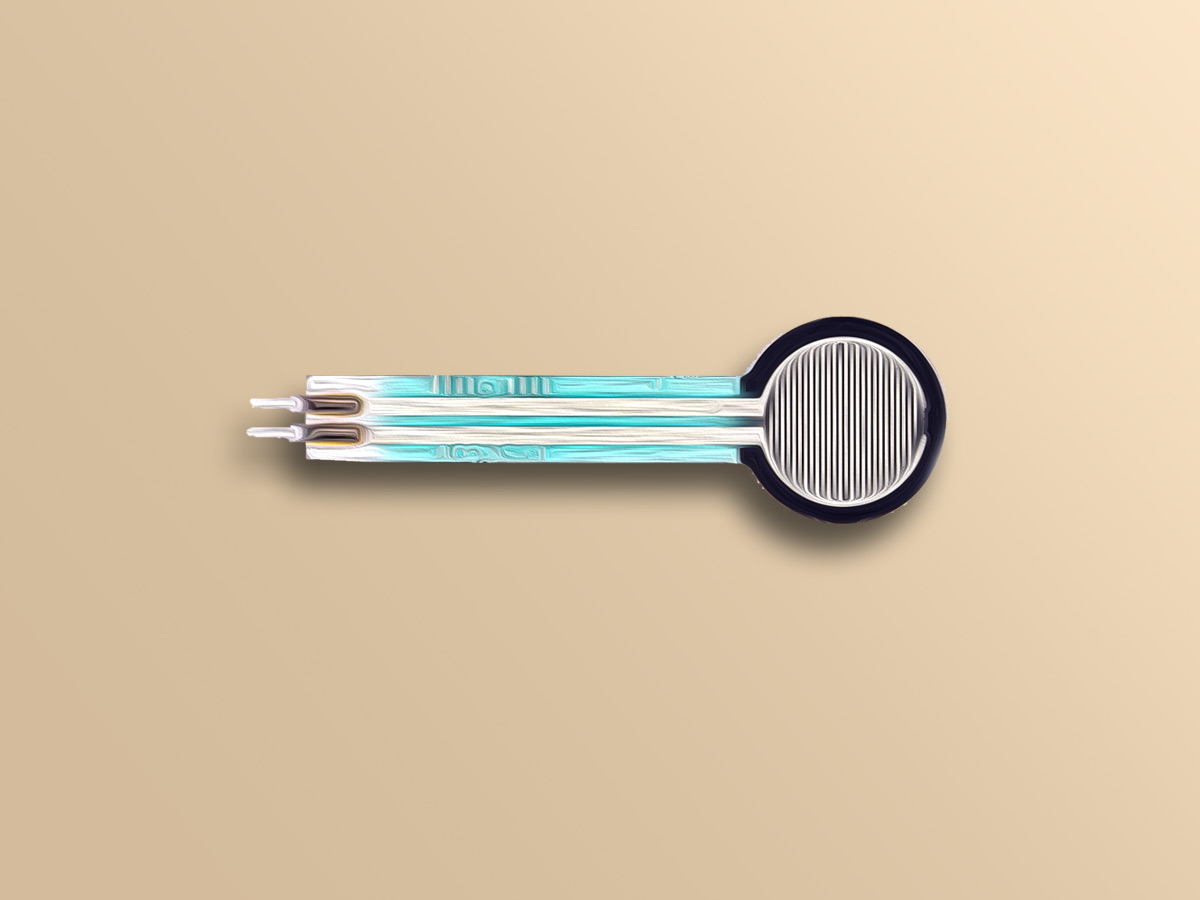

ویژگی های مقاومت حساس به نیرو FSR-402
مقاومت های حساس به نیرو، در واقع سنسورهای ساده برای تشخیص وزن و نیرو هستند. برای همین نام Force Sensing Resistor یا همان FSR برای آن ها مورد استفاده قرار می‌گیرد. با استفاده از این مقاومت ها می‌توانید تغییرات نیرو را با تغییرات مقدار مقاومت مشاهده نمایید. برای دریافت خروجی این سنسور تنها کافیست این سنسور را مثل سایر مقاومت ها در مدار قرار دهید. مقدار مقاومت در حالتی که فشار به آن اعمال نمیشود در حالت بیشینه یا به نوعی بی نهایت است اما با اعمال فشار میزان این مقاومت کاهش می یابد.
صفحه حساس این سنسور مساحتی برابر با 0.5 اینچ دارد. تنها یک طرف از این سنسور به فشار حساس است و باید از همان سمت برای اعمال نیرو استفاده شود.
جهت دریافت دیتاشیت مقاومت حساس به نیرو FSR-402 اینجا کلیک کنید.
معرفی پایه ها (Pinout) مقاومت حساس به نیرو FSR-402
ماژول FSR-402 دارای 2 پایه به شرح زیر است:
- R1,R2: دو سر مقاومت متغیر (دارای پلاریته نیست)

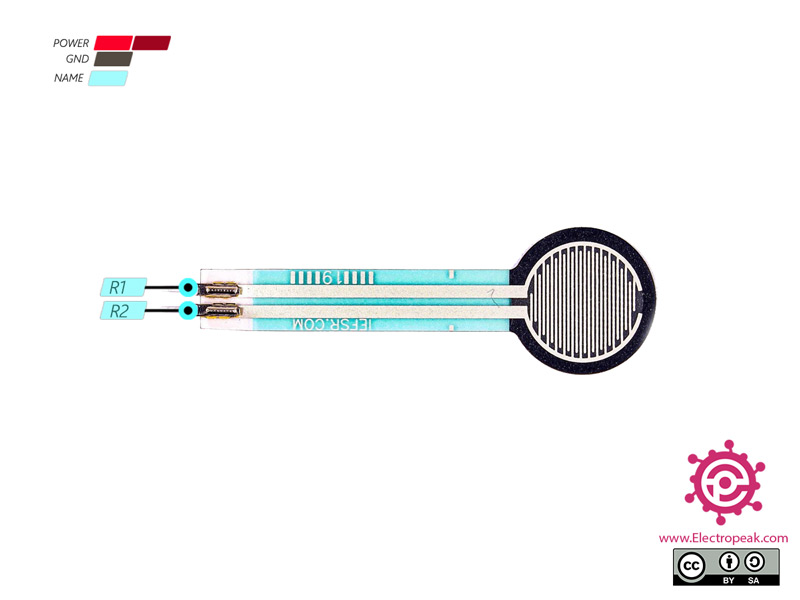

پین اوت (Pinout) این ماژول را می توانید در تصویر زیر مشاهده کنید.
لوازمی که به آن احتیاج دارید
قطعات مورد نیاز
نرم افزارهای مورد نیاز
راه اندازی مقاومت حساس به نیرو FSR-402 با آردوینو
گام اول: سیم بندی

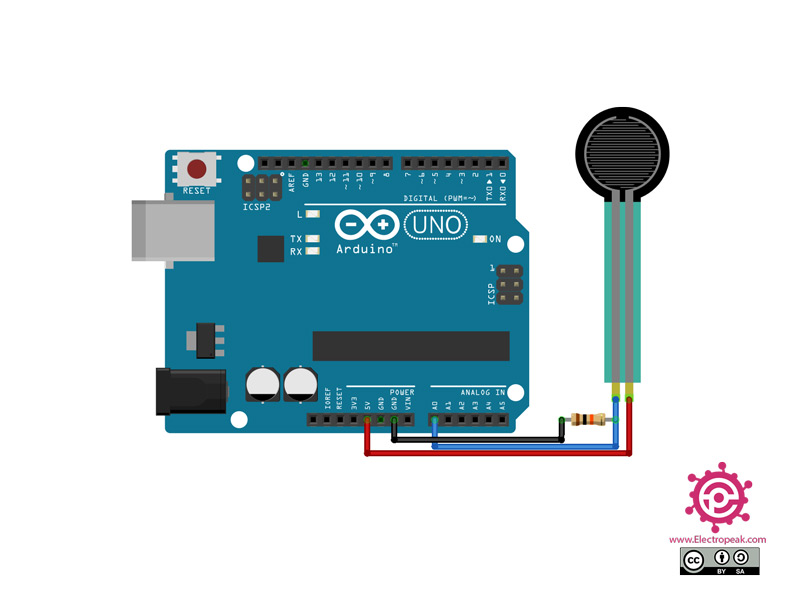

مطابق مدار زیر، ماژول را به آردوینو وصل کنید.
گام دوم: کد
کد زیر را روی برد آردوینوی خود آپلود کنید.
/*
modified on Sep 8, 2020
Modified by MohammedDamirchi from Arduino Examples
Home
*/
// the setup routine runs once when you press reset:
void setup() {
// initialize serial communication at 9600 bits per second:
Serial.begin(9600);
}
// the loop routine runs over and over again forever:
void loop() {
// read the input on analog pin 0:
int sensorValue = analogRead(A0);
// print out the value you read:
Serial.println(sensorValue);
delay(100);
}
پس از آپلود کد سریال مانیتور دستگاه خود را باز کنید.
