ویژگی های ماژول سنسور آتش و شعله با خروجی آنالوگ
از ماژول سنسور آتش و شعله با خروجی آنالوگ می‌توان برای تشخیص شعله‌های آتش استفاده کرد. این ماژول به راحتی به انواع میکروکنترلرها متصل شده و با استفاده از آن می‌توان وسیله‌ای برای تشخیص آتش‌سوزی ساخت. خروجی این سنسور یک ولتاژ آنالوگ است که در بیشترین حالت 5 ولت بوده و با زیادتر شدن شعله، ولتاژ آن کاهش می‌یابد.
معرفی پایه های (Pinout) ماژول سنسور آتش و شعله با خروجی آنالوگ تولید
این ماژول دارای 3 پایه به شرح زیر است:
- OUT: خروجی آنالوگ
- VCC: تغذیه ماژول – 5 ولت
- GND: زمین
پین اوت (Pinout) این ماژول را می‌توانید در تصویر زیر مشاهده کنید.

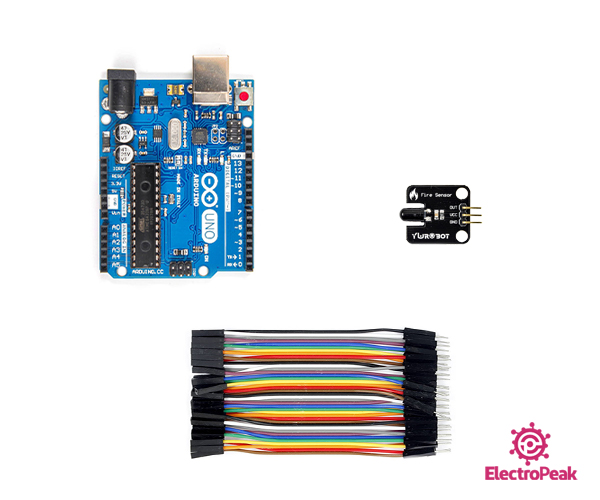

لوازمی که به آن احتیاج دارید
قطعات مورد نیاز
نرم افزارهای مورد نیاز
راه اندازی ماژول سنسور آتش و شعله با خروجی آنالوگ
گام اول: سیم بندی
مطابق مدار زیر ماژول را به آردوینو وصل کنید.
گام دوم: کد
کد زیر را روی آردوینوی خود آپلود کنید. پس از آپلود کد، پنجره ی Serial Plotter را باز کنید.
/*
Made on Dec 16, 2020
By MehranMaleki @ Electropeak
Home
*/
void setup() {
pinMode(A0,INPUT);
Serial.begin(9600);
}
void loop() {
Serial.println(analogRead(A0));
delay(100);
}
در کد بالا از پایه A0 آردوینو برای دریافت اطلاعات خروجی آنالوگ سنسور استفاده کرده‌ایم. سپس با قرار دادن آتش در مقابل ماژول و دور و نزدیک کردن شعله از مقابل ماژول عملکرد آن را مشاهده می‌کنیم.
خروجی کد به شکل زیر است.
