ویژگی های ماژول درایور موتور L298N

برای راه اندازی موتور های دی سی (DC) با جریان مصرفی کمتر از 2 آمپر، استفاده از آی سی درایور L298N گزینه مناسبی می باشد. ماژول درایور L298N با مدار فیلتر مناسب و دسترسی به ورودی و خروجی ها از طریق  پین هدر و ترمینال، استفاده از این آی سی درایور را برای ما بسیار ساده تر کرده است.

L298N در واقع یک درایور فول بریج با دو  نصفه پل (H-Bridges) است که امکان اتصال دو موتور دی سی را به صورت همزمان فراهم می کند.

توجه

در این ماژول به دلیل وجود 2 نصفه پل، امکان راه اندازی موتور های استپر نیز فراهم می باشد.

این درایور نیاز به یک منبع ولتاژ منطقی و یک منبع ولتاژ با جریان بالا برای تامین موتور ها دارد که این ماژول با استفاده از یک رگولاتور 5 ولت مشکل تامین ولتاژ منطقی را حل کرده است. پین های کنترلی این ماژول با ولتاژ 5 ولت عمل می کنند. در زیر به برخی از ویژگی های ماژول اشاره شده است.

  • ماکزیمم ولتاژ عملیاتی : 46 ولت دی سی
  • ماکزیمم جریان خروجی : 2 آمپر (3 آمپر در پیک جریان)
  • توان : 25 وات
  • سطح ولتاژ ورودی ها : 5 ولت
  • دمای کاری : -25 تا 130 درجه سلسیوس
نکته

در صورت قرار گرفتن بار زیاد روی موتور، دمای درایور به سرعت بالا می رود و با توجه به این که دمای کاری L298N بین -25 تا 130 درجه سلسیوس است، می بایست امکان خنک شدن هیت سینک فراهم شود.

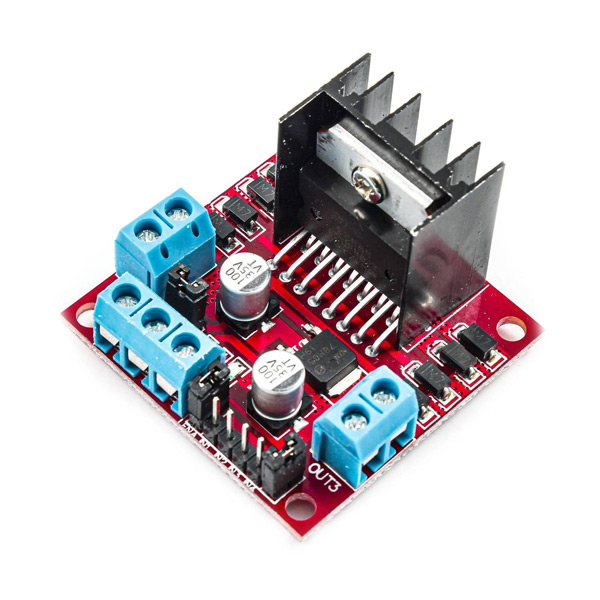

ماژول درایور موتور L298N

دیتاشیت تراشه L298N را می توانید از اینجا دانلود کنید.

Icon

L298N P Motor Drive Module Datasheet

1 file(s) 187.00 KB
Download

معرفی پایه ها (Pin Out) ماژول درایور موتور L298N

ماژول L298N دارای 13 پایه به شرح زیر است:

  • +12V: تغذیه موتور ها (ورودی)
  • GND: زمین
  • +5V: تغذیه 5 ولت (خروجی)
  • ENA: فعال ساز کانال A
  • ENB: فعال ساز کانال B
  • IN1: ورودی 1 (5 ولت)
  • IN2: ورودی 2 (5 ولت)
  • IN3: ورودی 3 (5 ولت)
  • IN4: ورودی 4 (5 ولت)
  • OUT1: خروجی 1
  • OUT2: خروجی 2
  • OUT3: خروجی 3
  • OUT4: خروجی 4

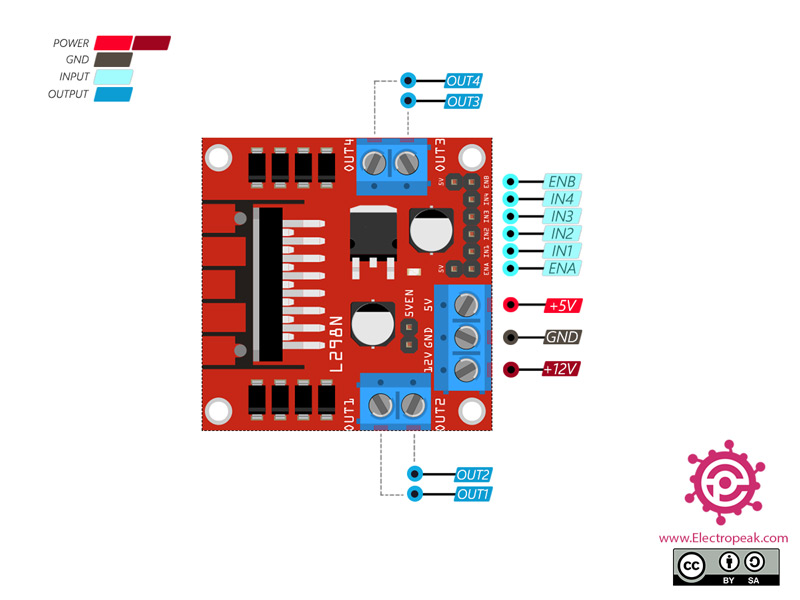

پین اوت (Pin Out) این ماژول را می توانید در تصویر زیر مشاهده کنید.

پین اوت Pinout ماژول L298N

لوازمی که به آن احتیاج دارید

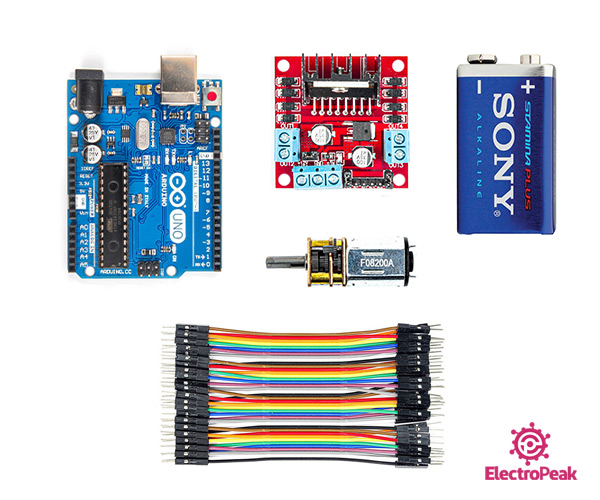

قطعات مورد نیاز

آردوینوUNO R3 × 1
ماژول درایور موتور L298N × 1
موتور دی سی × 1
باتری کتابی 9 ولت × 1
سیم جامپر × 1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی ماژول درایور موتور L298N با آردوینو

گام اول: سیم بندی

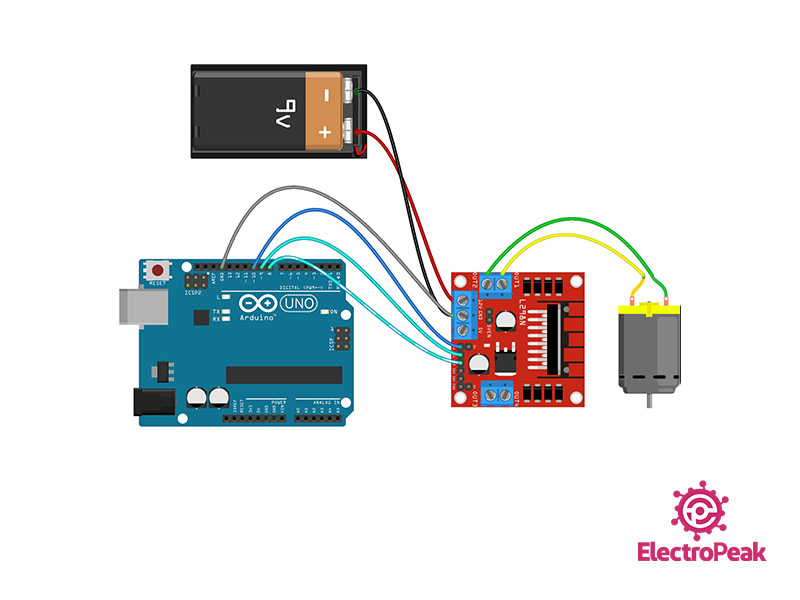

مطابق مدار زیر، ماژول را به آردوینو، موتور و باتری وصل کنید.

سیم بندی مدار اتصال L298N به آردوینو

گام دوم: کد

کد زیر را روی برد آردوینو آپلود کنید.

    /*
  L298N DC MOTOR DRIVER MODULE
  modified on 25 Sep 2020
  by Saeed Olfat @ Electropeak
  Home<iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted" style="position: absolute; clip: rect(1px, 1px, 1px, 1px);" title="&#8220;Home&#8221; &#8212; Electropeak" src="https://electropeak.com/learn/embed/#?secret=BJddHKonOV" data-secret="BJddHKonOV" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>
*/

void setup() {
  pinMode(8, OUTPUT); //IN2
  pinMode(9, OUTPUT); //IN1
  pinMode(10, OUTPUT); //Enable Pin
}
void loop() {

// Full speed forward
  digitalWrite(8, HIGH);
  digitalWrite(9, LOW);
  digitalWrite(10, HIGH);

  delay(3000);

// Full speed backward
  digitalWrite(8, LOW);
  digitalWrite(9, HIGH);
  digitalWrite(10, HIGH);

  delay(3000);

// 0 to 100% speed in forward mode
  for (int i=0;i<256;i++)
  {   digitalWrite(8, HIGH);
      digitalWrite(9, LOW);
      analogWrite(10, i);
      delay(20);
      }

  delay(50);

  // 0 to 100% speed in backward mode
        for (int i=0;i<256;i++)
  {   digitalWrite(8, LOW);
      digitalWrite(9, HIGH);
      analogWrite(10, i);
      delay(20);
      }

        delay(50);
}
Arduino

همانطور که در کد مشاهده می کنید موتور ابتدا 3 ثانیه در جهت جلو و 3 ثانیه در جهت عقب حرکت می کند. سپس موتور ایستاده و سرعت آن از 0 تا 100 درصد در جهت جلو  با شتاب ثابت افزایش پیدا می کند و بعد همین حرکت موتور در جهت بر عکس انجام می شود.
