آموزش راه اندازی ماژول سنسور گاز و دود MQ-5 با آردوینو

فهرست مطالب

ویژگی های ماژول گاز و دود MQ-5

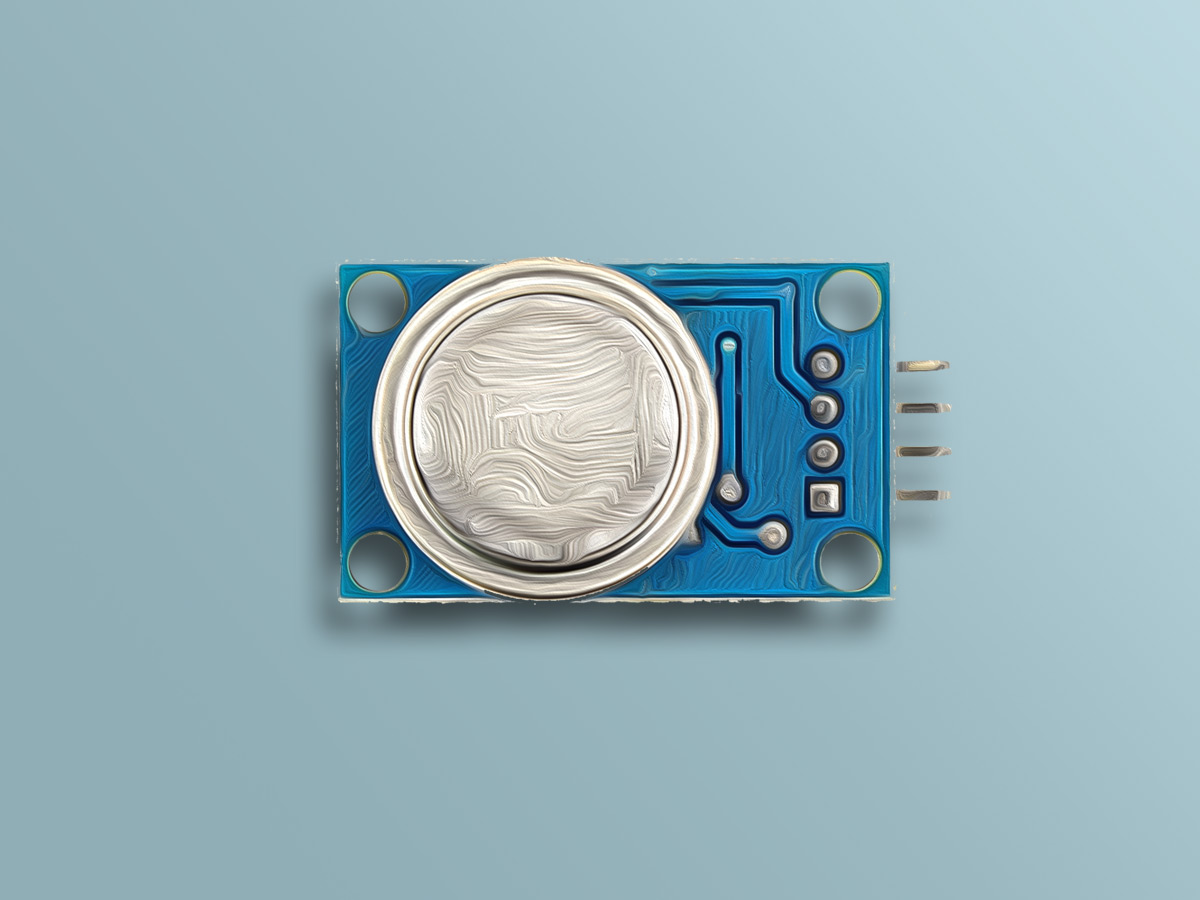

سنسورهای گاز سری MQ از هیتر داخلی کوچک به همراه سنسور الکتروشیمیایی بهره می گیرند. این سنسورها نسبت به طیف گسترده ای از گازها حساس اند. سنسور MQ-5 آشکار ساز گاز شهری ، گازطبیعی و گاز مایع می‌باشد. این سنسور نسبت به دود و الکل حساسیت بسیار کمی از خود نشان می‌دهد.

توجه

پس از روشن کردن ماژول 2 دقیقه منتظر بمانید تا هیتر داخل سنسور آماد کار شود.

جهت دریافت دیتاشیت ماژول سنسور گاز و دود MQ-5 اینجا کلیک کنید.

معرفی پایه ها (Pinout) ماژول سنسور گاز و دود MQ-5

ماژول MQ-5 دارای 4 پایه به شرح زیر است:

  • 5: تغذیه ماژول – 5 ولت
  • GND: زمین
  • DOUT: خروجی دیجیتال
  • AOUT: خروجی آنالوگ

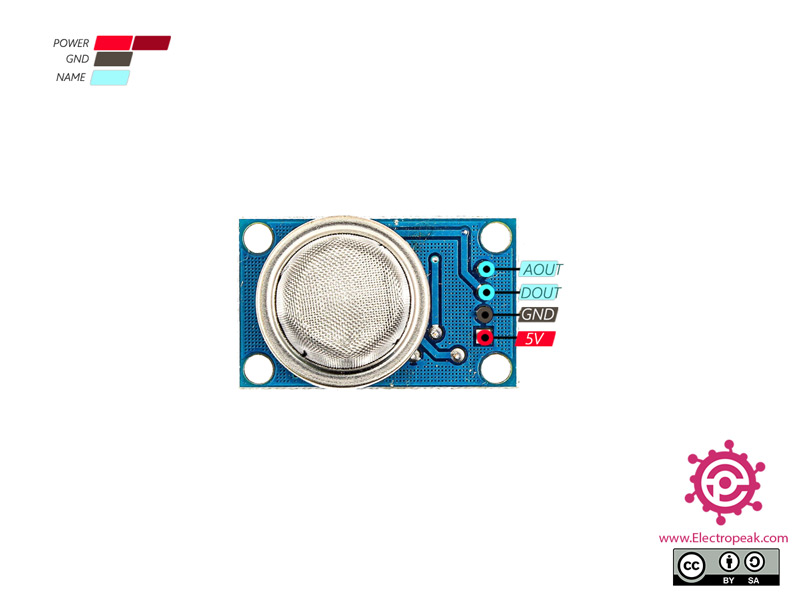

پین اوت (Pinout) این ماژول را می توانید در تصویر زیر مشاهده کنید.

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

آردوینو UNO R3 × 1
ماژول گاز و دود MQ-5 × 1
سیم جامپر × 1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی ماژول گاز و دود MQ-5 با آردوینو

گام اول: سیم بندی

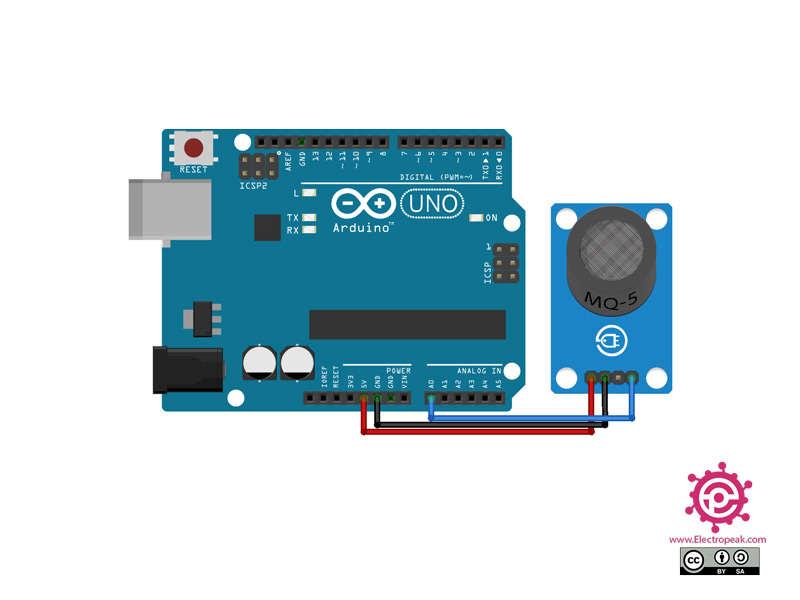

مطابق مدار زیر، ماژول را به آردوینو وصل کنید.

گام دوم: کد

کد زیر را روی برد آردوینوی خود آپلود کنید.

    /*
  modified on Sep 28, 2020
  Modified by MohammedDamirchi from Arduino Examples
  https://electropeak.com/learn/
*/
// the setup routine runs once when you press reset:
void setup() {
  // initialize serial communication at 9600 bits per second:
  Serial.begin(9600);
}
// the loop routine runs over and over again forever:
void loop() {
  // read the input on analog pin 0:
  int sensorValue = analogRead(A0);
  // print out the value you read:
  Serial.println(sensorValue);
  delay(20);
}
