آموزش راه اندازی بازر پسیو با آردوینو

فهرست مطالب

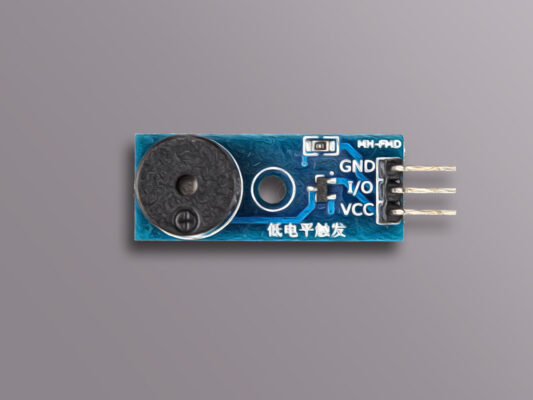

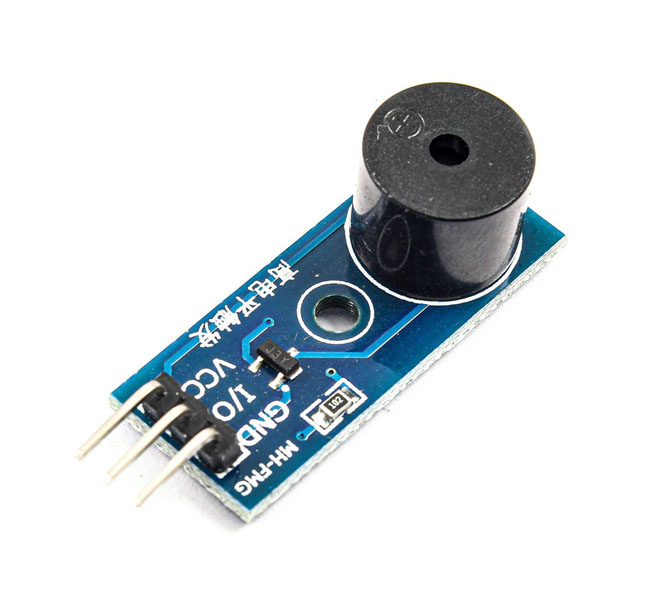

ویژگی‌های بازر

بازر یا بیپر وسیله ای است که جهت تولید صدا مورد استفاده قرار میگیرد. بازر ها در دو نوع اکتیو و پسیو وجود دارند. در مدل اکتیو، بازر فقط با وصل شدن به منبع تغذیه شروع به پخش صدا میکند اما در مدل پسیو نیازمند ارسال پالس از سوی میکروکنترلر جهت پخش صوت های مختلف هستیم.

ولتاژ تغذیه بازر ها 3 ولت ، 5 ولت و 12 ولت می باشد.

دیتاشیت مربوط به بازر پسیو را می توانید از اینجا دانلود کنید.

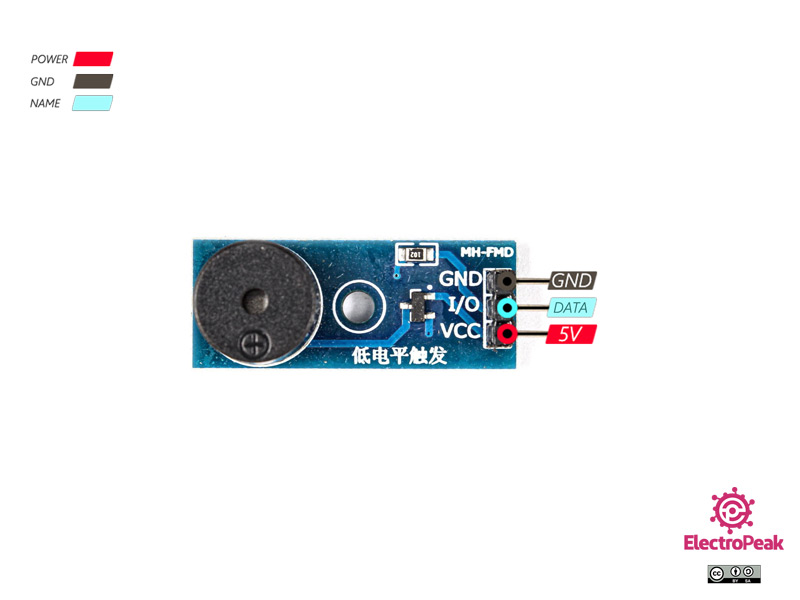

معرفی پایه ها (Pinout) ماژول بازر پسیو

قطعه بازر دارای 2 پایه دیتا و GND و ماژول بازر دارای 3 پایه دیتا، VCC و GND است.

پین اوت (Pinout) این ماژول را می توانید در تصویر زیر مشاهده کنید.

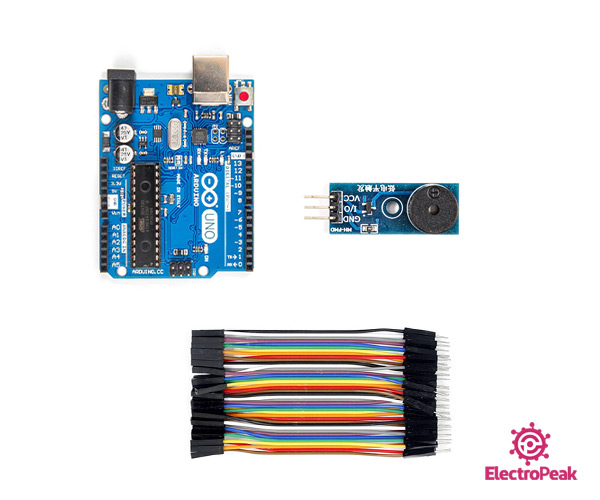

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

آردوینو UNO R3 × 1
ماژول زنگ اخبار منفعل × 1
سیم جامپر × 1

راه اندازی ماژول بازر با آردوینو

گام اول: سیم بندی

مطابق مدار زیر سیم ها را وصل کنید

گام دوم: کد

کد زیر را بر آردوینو آپلود کنید.

/*
modified on June 5, 2018
by SURYATEJA from create.arduino.cc
Home
*/ const int buzzer = 9; //buzzer to arduino pin 9 void setup(){ pinMode(buzzer, OUTPUT); // Set buzzer - pin 9 as an output } void loop(){ tone(buzzer, 1000); // Send 1KHz sound signal... delay(1000); // ...for 1 sec noTone(buzzer); // Stop sound... delay(1000); // ...for 1sec }

از طریق لینک زیر میتوانید پروژه آهنگ فیلم StarWars توسط بازر را دانلود کنید.
