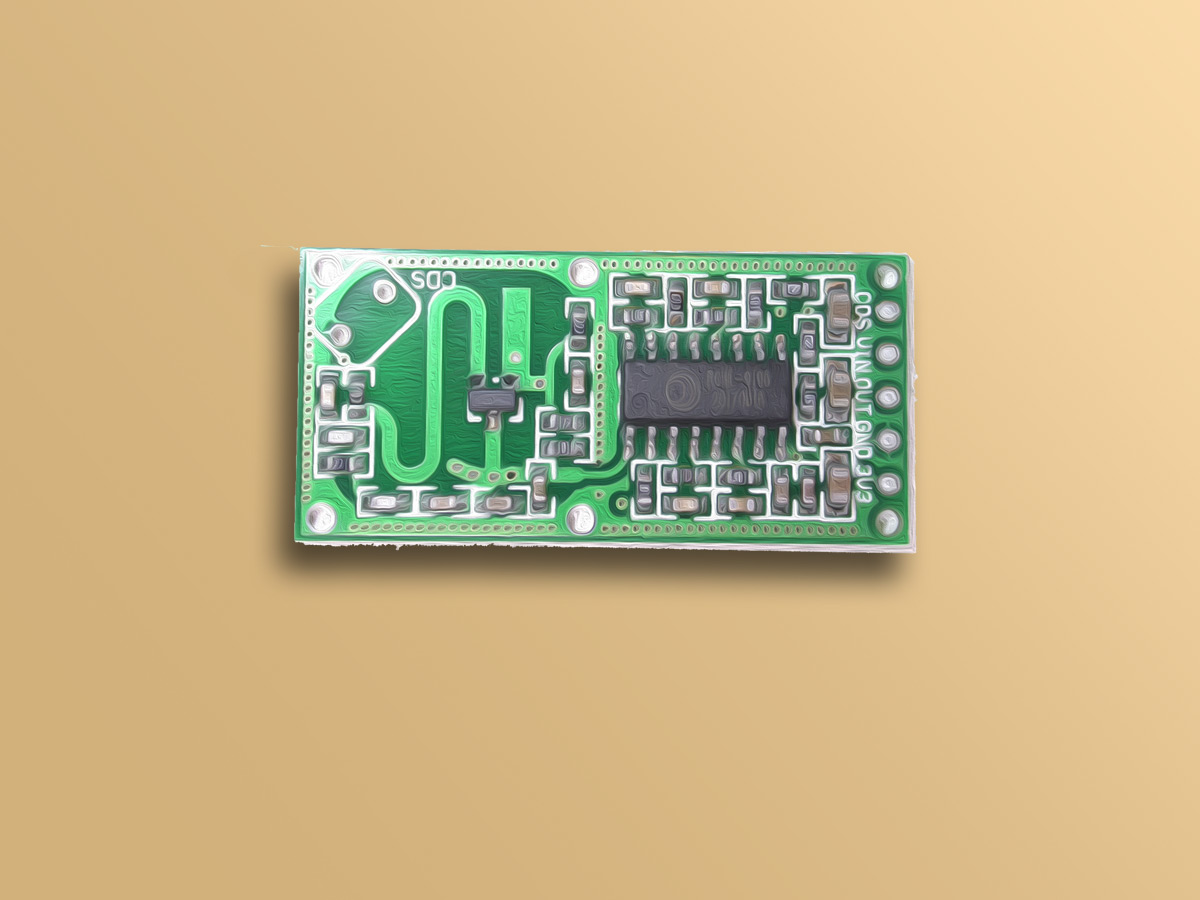

ویژگی های ماژول تشخیص حرکت مایکروویو RCWL-0516
ماژول تشخیص حرکت مایکروویو RCWL-0516 ، جهت تشخیص حرکت در حداکثر فاصله 9 متر استفاده می شود. زاویه دید این ماژول حدود 270 درجه و خروجی آن دیجیتال می باشد.همچنین این ماژول RCWL-0516 قابلیت نصب فتوسل را دارد..
توجه:
ماژول RCWL-0516 در فاصله کمتر از 20 سانتیمتر به درستی عمل نمی کند.
نکته 1:
حداکثر فاصله قابل اندازه گیری در حالت پیش فرض 7 متر می باشد؛ اما با قرار دادن مقاومت در پشت برد، می توان فاصله را تنظیم کرد.
نکته 2:
این ماژول به صورت پیش فرض پس از 2 ثانیه عدم تشخیص حرکت، به حالت LOW باز میگردد؛ اما با قرار دادن خازن در پشت برد می توان زمان را تنظیم کرد.
جهت دریافت اطلاعات بیشتر به لینک زیر مراجعه شود.
جهت دریافت دیتاشیت ماژول تشخیص حرکت مایکروویو RCWL-0516 اینجا کلیک کنید.
RCWL-0516 Microwave Radar Module Datasheet
معرفی پایه ها (Pinout) ماژول تشخیص حرکت مایکروویو RCWL-0516
ماژول RCWL-0516 دارای 5 پایه به شرح زیر است:
- VIN: تغذیه ماژول – 5 ولت
- 3.3: خروجی تغذیه ماژول – 3.3 ولت
- GND: زمین
- OUT: خروجی ماژول به صورت دیجیتال
- CDS: اتصال فتوسل خارجی
پین اوت (Pinout) این ماژول را می توانید در تصویر زیر مشاهده کنید.
لوازمی که به آن احتیاج دارید
قطعات مورد نیاز
نرم افزارهای مورد نیاز
راه اندازی ماژول تشخیص حرکت مایکروویو RCWL-0516 با آردوینو
گام اول: سیم بندی
گام دوم: کد
/*
on Sep 23, 2020
by MohammedDamirchi
Home
*/
const byte interruptPin = 2;
// the setup routine runs once when you press reset:
void setup() {
// initialize serial communication at 9600 bits per second:
Serial.begin(9600);
pinMode(interruptPin, INPUT);
pinMode(LED_BUILTIN, OUTPUT);
}
// the loop routine runs over and over again forever:
void loop() {
if (digitalRead(interruptPin) == HIGH) {
Serial.println("5");
digitalWrite(LED_BUILTIN, HIGH);
} else {
Serial.println("0");
digitalWrite(LED_BUILTIN, LOW);
}
delay(20);
}
پس از آپلود کد سریال مانیتور را باز کنید. باید چیزی شبیه به تصویر زیر مشاهده کنید.
Comments (6)
سلام، بنده دنبال سنسوری میگردم که از پشت یک سطح از جنس چینی با ضخامت حدود 5 سانت تشخیص حرکت بده و یک سروو موتور رو فعال بکنه. میتونید راهنمایی بفرمایید؟
سلام.
نحوه عملکرد این ماژول به صورت هست که امواج ماکروویو رو از محیط دریافت میکنه، و در صورتی که تغییری در این امواج به وجود بیاد این تغییر رو به منزله حرکت تضخیص میده. و در این حالت خروجی سنسور HIGH میشه. بر اساس این نحوه عملکرد، به طور کلی میتوان گفت که این سنسور از پشت یک محفظه هم میتونه همچنان عملکرد داشته باشه. چون امواج ماکروویو از سطوح عبور میکنه. اما از اونجایی که بهرحال در عبور از ماده ضعیف میشه، نمیشه به طور قطعی نظر داد که در وضعیت شما توانایی تشخیص داره یا خیر و فقط بر اساس تجربه کردن میشه متوجه شد. اما در حالت کلی وجود مانع در مسیر و پشت محفظه بودن سنسور مانع صددرصد برای عملکرد سنسور نیست.
همچنین ارتباط برقرار کردن بین این سنسور و یک سروو موتور هم ممکن هست. برای این کار لازمه که از یک رله استفاده کرد، خروجی سنسور تشخیص حرکت رو به عنوان تریگر رله قرار داد، و از رله به عنوان سویچی برای فعال و غیرفعال کردن سروو موتور استفاده کرد.
سلام وقت بخیر یه سوال فنی دارم با توجه به اینکه ای سنسور از امواج ماکرویوو استفاده می کند می خواستم ببینم آیا برای سلامت انسان ضرر دارد و خطرناک است یا خیر؟
سلام. وقت شما هم بخیر
نه ضرری برای سلامت انسان نداره. 2 مورد مهم که در رابطه با امواج ماکرووویو وجود داره و ضرر داشتن و یا نداشتن اونها رو تعیین میکنه شدت و فرکانس اونهاست. این سنسور با تغذیه 5 ولت و بدون نیاز به جریانکشی بالا کار میکنه در نتیجه امواج مایکروویو اون اصلا شدت بالایی ندارن و همچنین فرکانس کاری اونها حدود 6گیگاهرتز هست که از محدوده نسبتا مضر برای سلامتی انسان اختلاف خیلی زیادی داره. (محدود فرکانسی مضر برای انسان حدود 2.4 تا 2.6 گیگاهرتزه)
سلام. سوالی که از اساتید محترم داشتم این هست که ایا میتوان زاویه تشخیص سنسور حرکتی ماکروویو را محدود کرد که بجای ۳۶۰ یا ۲۷۰ درجه آنرا محدود به مثلا ۱۸۰ درجه کرد ویا راهکاری دراین رابطه وجود دارد
با سلام
برای اینکار می توانید از فویل آلومنیومی در پشت سنسور آستفاده کنید تا محدوده دید سنسور را محدود کنید.
