آموزش راه‌اندازی ماژول اپتوکوپلر 4 کاناله TLP281 با آردوینو

ویژگی های ماژول اپتوکوپلر 4 کاناله TLP281

گاهی اوقات در مدار نیاز است به منظور جلوگیری از آسیب به میکروکنترلر و نویز پذیری آن، قسمت ولتاژپایین (میکروکنترلر) را از بخش ولتاژبالا جدا کنیم. این ماژول با به کارگیری آی‌سی TLP281-4، بخش ولتاژپایین را از قسمت ولتاژ‌بالا ایزوله می‌کند. این آی‌سی از 4 عدد LED (دیود نوری) تشکیل شده‌است. از طریق این آی‌سی می‌توان 4 کانال ولتاژبالا را  توسط میکروکنترلر کنترل کرد.
از جمله موارد کاربرد این ماژول روشن و خاموش کردن سروو موتور و انواع دیگر موتورها می‌باشد.
این ماژول دارای 4 پایه ورودی و 4 پایه خروجی می‌باشد. برای مثال در صورت روشن کردن پایه 1 ورودی، ولتاژ مبنای خروجی بر روی پایه شماره 1 خروجی قرار می‌گیرد. ولتاژ مبنای خروجی بایستی از 24 ولت کمتر باشد.

دیتاشیت آی سی TLP281 را می توانید از اینجا دانلود کنید.

معرفی پایه های (Pinout) ماژول اپتوکوپلر 4 کاناله TLP281

ماژول اپتوکوپلر 4 کاناله TLP281 دارای پایه‌هایی به شرح زیر است:

  • HVCC: ولتاژ مبنای خروجی (حداکثر 24 ولت)
  • HGND: زمین خروجی
  • GND: زمین ورودی
  • IN1: ورودی دیجیتال 1
  • IN2: ورودی دیجیتال 2
  • IN3: ورودی دیجیتال 3
  • IN4: ورودی دیجیتال 4
  • OUT1: خروجی 1
  • OUT2: خروجی 2
  • OUT3: خروجی 3
  • OUT4: خروجی 4
  • NC: پایه بدون استفاده

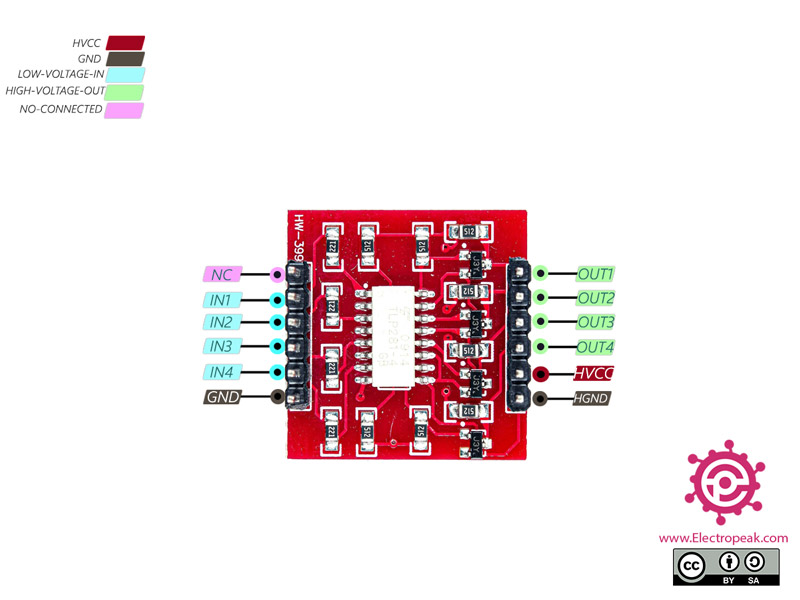

پین اوت (Pinout) این ماژول را می توانید در تصویر زیر مشاهده کنید.

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

آردوینو UNO R3 × 1
ماژول اپتوکوپلر 4 کاناله TLP281 × 1
باتری 9 ولت کتابی × 1
گیره باتری 9 ولتی بدون فیش × 1
سیم جامپر نری-مادگی × 1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی ماژول اپتوکوپلر 4 کاناله TLP281 با آردوینو

گام اول: سیم بندی

مطابق مدار زیر ماژول را به آردوینو وصل کنید.

Warning

زمین قسمت ولتاژپایین را به زمین بخش ولتاژبالا متصل نکنید.

گام دوم : کد

کد زیر را روی آردوینو خود آپلود کنید.

/*
  TLP281-4Channel-Optocoupler
  made on 02 Nov 2020
  by Amir Mohammad Shojaee @ Electropeak
  Home<iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted" style="position: absolute; clip: rect(1px, 1px, 1px, 1px);" title="&#8220;Home&#8221; &#8212; Electropeak" src="https://electropeak.com/learn/embed/#?secret=LZfNNfcss3" data-secret="LZfNNfcss3" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>

*/

#define IN1 5

void setup() {
  Serial.begin(9600);
  pinMode(IN1,OUTPUT);
  digitalWrite(IN1,HIGH);
}

void loop() {}
Arduino

پایه شماره 5 را به ورودی اول متصل نموده‌ایم. با روشن کردن این پایه، ولتاژ مبنای خروجی بر روی پایه اول خروجی قرار می‌گیرد.

توسط مولتی‌متر ولتاژ پایه 1 خروجی را اندازه میگیریم. ولتاژ آن در تصویر زیر قابل مشاهده می‌باشد.
