آموزش راه اندازی ماژول سنسور خازنی تاچ (لمسی) 4 تایی TTP224 با آردوینو

فهرست مطالب

  1. ویژگی های ماژول سنسور خازنی تاچ (لمسی) 4 تایی TTP224
  2. معرفی پایه ها (Pinout) ماژول سنسور خازنی تاچ (لمسی) 4 تایی TTP224
  3. لوازمی که به آن احتیاج دارید
    1. قطعات مورد نیاز
    2. نرم افزارهای مورد نیاز
  4. راه اندازی ماژول سنسور خازنی تاچ (لمسی) 4 تایی TTP224
    1. گام اول: سیم بندی
    2. گام دوم: کد

ویژگی های ماژول سنسور خازنی تاچ (لمسی) 4 تایی TTP224

ماژول سنسور خازنی تاچ (لمسی) 4 تایی TTP224 در واقع ترکیبی از 4 سنسور خازنی لمسی است. این ماژول 4 خروجی دارد که با لمس هر کدام از کلیدهای 1 تا 4، خروجی مربوطه High می‌شود. همچنین 4 عدد led بر روی ماژول قرار گرفته است که با لمس هر کدام از کلیدها روشن می‌شود.

سنسور خازنی تاچ (لمسی) 4 تایی TTP224

معرفی پایه ها (Pinout) ماژول سنسور خازنی تاچ (لمسی) 4 تایی TTP224

ماژول سنسور خازنی تاچ (لمسی) 4 تایی TTP224 دارای 6 پایه و 4 کلید لمسی به شرح زیر است.

6 پایه در سمت راست ماژول:

  • OUT1: خروجی مربوط به کلید لمسی 1
  • OUT2: خروجی مربوط به کلید لمسی 2
  • OUT3: خروجی مربوط به کلید لمسی 3
  • OUT4: خروجی مربوط به کلید لمسی 4
  • GND: زمین
  • VCC: تغذیه ماژول- 5 ولت

4 کلید لمسی در سمت چپ ماژول:

  • 1: کلید لمسی 1
  • 2: کلید لمسی 2
  • 3: کلید لمسی 3
  • 4: کلید لمسی 4

پین اوت (Pinout) این ماژول را می‌توانید در تصویر زیر مشاهده کنید.

پین اوت Pinout ماژول TTP224

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

آردوینو UNO R3 × 1
ماژول سنسور خازنی تاچ (لمسی) 4 تایی TTP224 × 1
سیم جامپر × 1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی ماژول سنسور خازنی تاچ (لمسی) 4 تایی TTP224

گام اول: سیم بندی

مطابق مدار زیر، ماژول را به آردوینو وصل کنید.

سیم بندی مدار اتصال TTP224به آردوینو

گام دوم: کد

کد زیر را روی برد آردوینو آپلود کنید. پس از آپلود کد، پنجره Serial Monitor را باز کنید.

   /*
  Made on Jan 25, 2021
  By MehranMaleki @ Electropeak
  Home<iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted" style="position: absolute; clip: rect(1px, 1px, 1px, 1px);" title="&#8220;Home&#8221; &#8212; Electropeak" src="https://electropeak.com/learn/embed/#?secret=51GregDVgx" data-secret="51GregDVgx" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>
*/

const int touchButton_1 = 4;
const int touchButton_2 = 5;
const int touchButton_3 = 6;
const int touchButton_4 = 7;


void setup() {
  Serial.begin(9600);

  pinMode(touchButton_1, INPUT);
  pinMode(touchButton_2, INPUT);
  pinMode(touchButton_3, INPUT);
  pinMode(touchButton_4, INPUT);
}

void loop() {
Serial.print(digitalRead(touchButton_1));
Serial.print("\t");
Serial.print(digitalRead(touchButton_2));
Serial.print("\t");
Serial.print(digitalRead(touchButton_3));
Serial.print("\t");
Serial.println(digitalRead(touchButton_4));

delay(1500);
}
Arduino

در کد بالا، در هر 1.5 ثانیه وضعیت لمس شدن یا نشدن هر کدام از کلیدها بررسی شده و روی Serial Monitor نمایش داده می‌­شود.

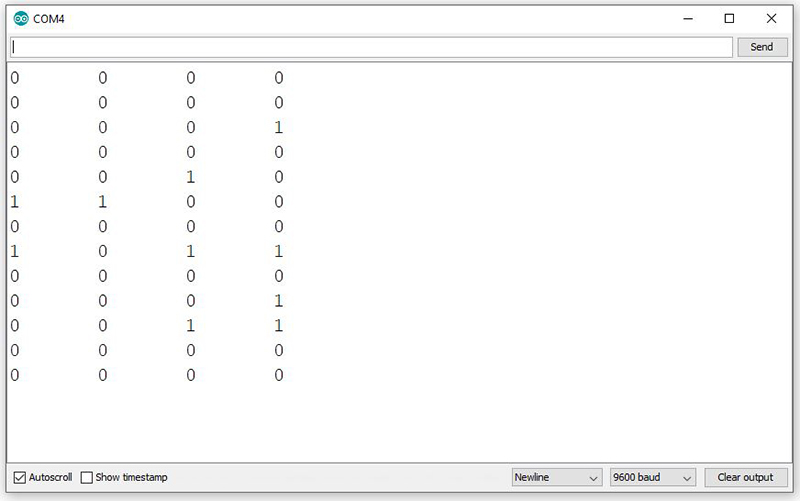

خروجی کد به شکل زیر است.

آموزش های مشابه

Comments (6)

  • متین Reply

    ۱− به برد های نانو/ پرو میکرو / یا پرو مینی هم متصل میشود؟

    ۲− به بردهای توسعه مثل wemos و NodeMcu متصل میشه البته منظورم به صورت سیمی هست ؟

    اکتبر 18, 2022 at 12:11 ب.ظ
    • مهران ملکی Reply

      سلام.
      بله، میتونید این ماژول رو به انواع دیگر بردهای توسعه هم وصل کنید.

      اکتبر 28, 2022 at 3:49 ب.ظ
  • متین Reply

    قاب اماده براش هست؟

    اکتبر 18, 2022 at 1:10 ب.ظ
    • محمد سجادیان Reply

      سلام،
      خیر متاسفانه

      اکتبر 23, 2022 at 12:06 ب.ظ
  • علیرضا Reply

    سلام
    آیا میشه به هر یک از ورودی ها مثلآ یک سیم 20cm وصل کرد و با لمس کردن به سر سیم ها , هر یک از خروجی ها را فعال کرد?

    آگوست 14, 2024 at 8:46 ب.ظ
    • محمد دمیرچی Reply

      با سلام
      پیشنهاد میکنم از ماژول MPR121 برای این موضوع استفاده کنید. دقیقا برای کار طراحی شده است.

      آگوست 17, 2024 at 10:00 ق.ظ
