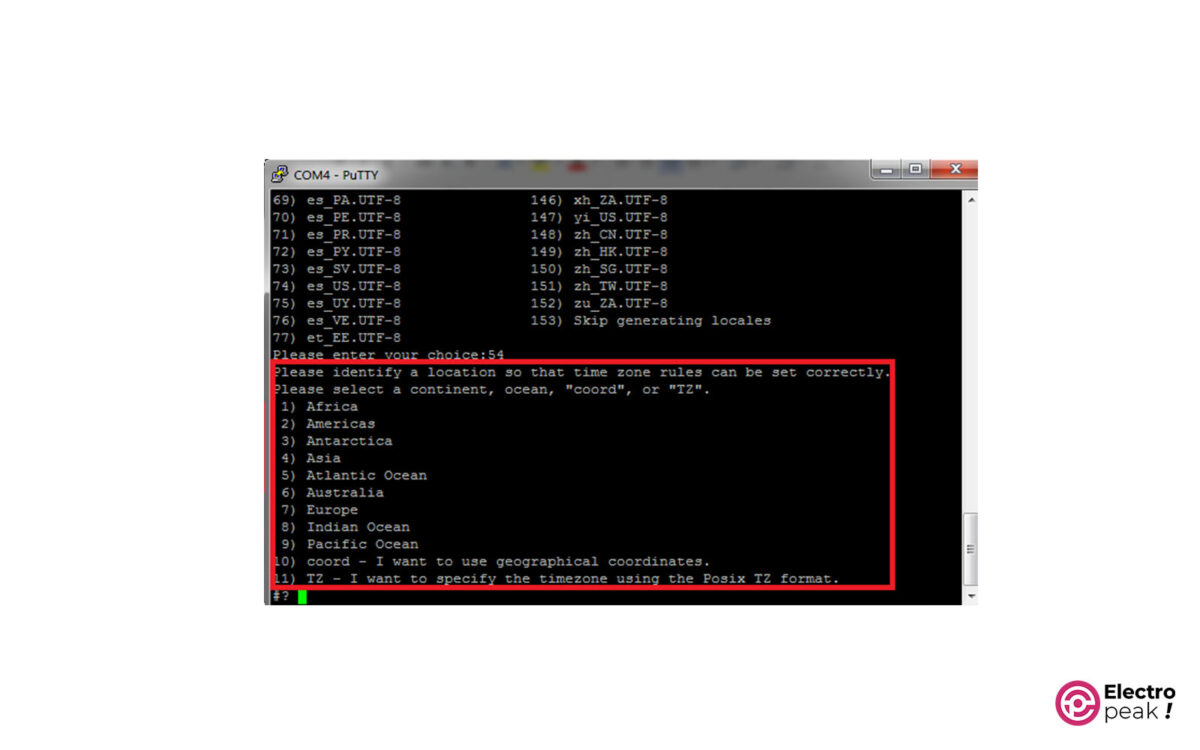

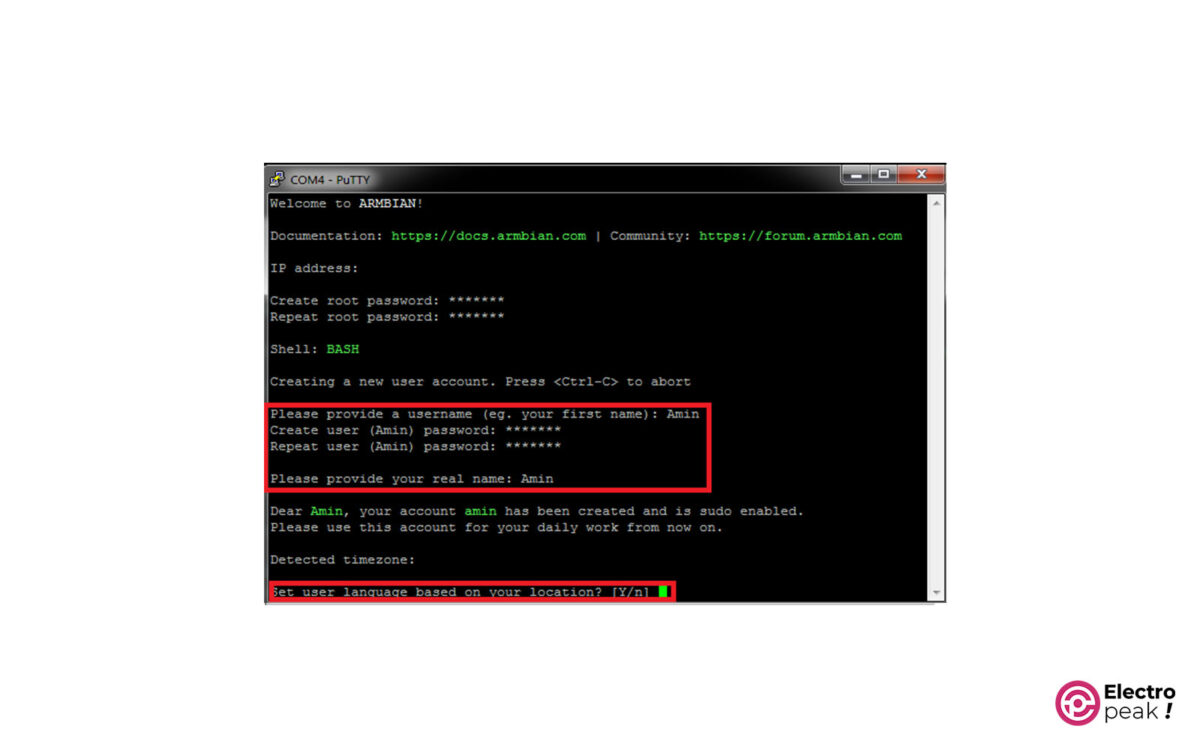

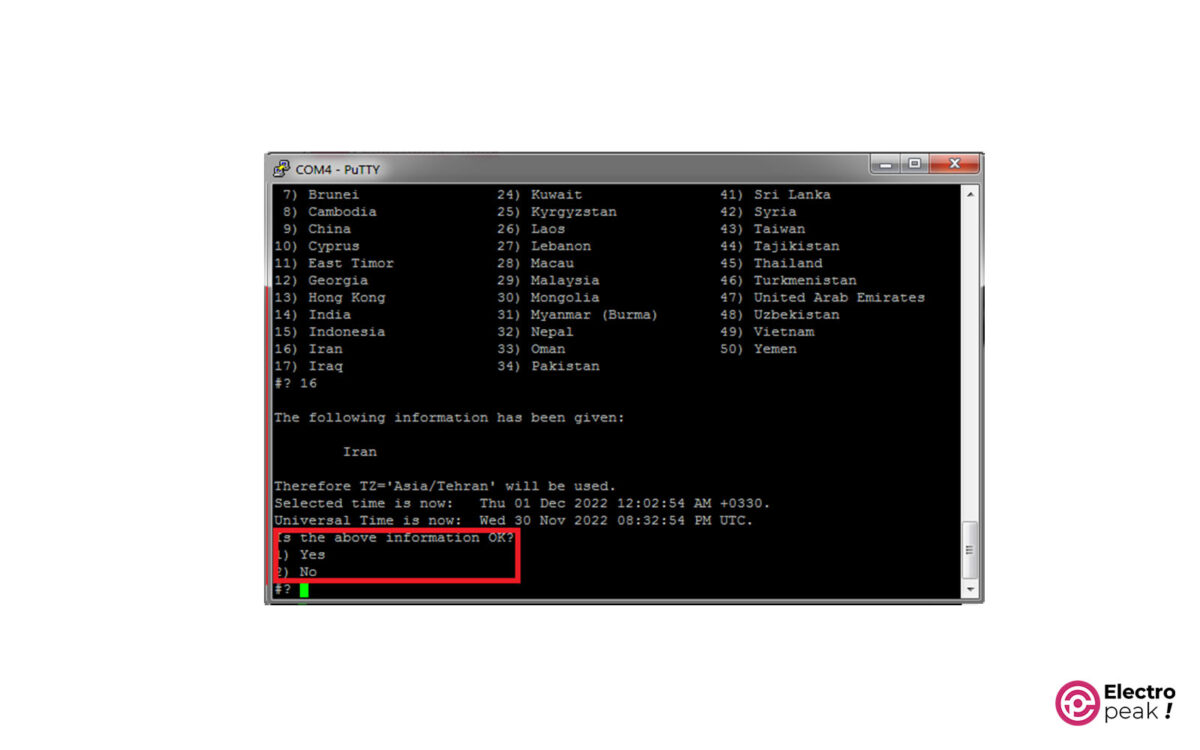

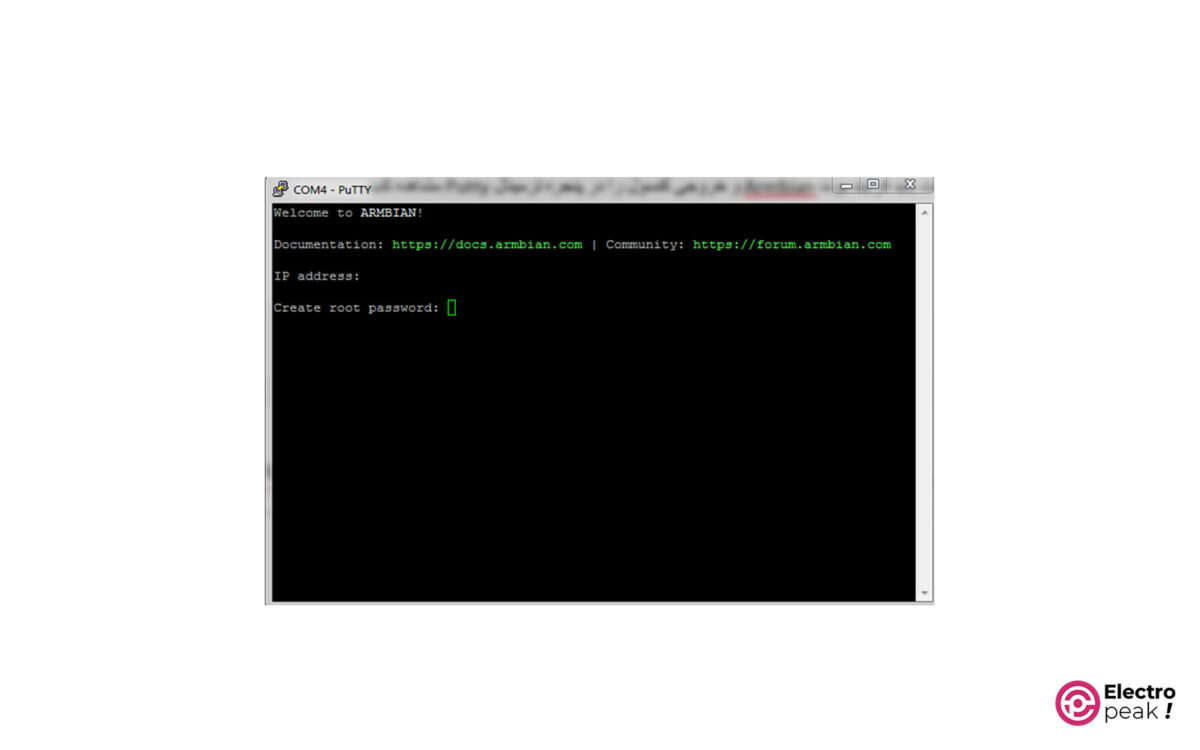

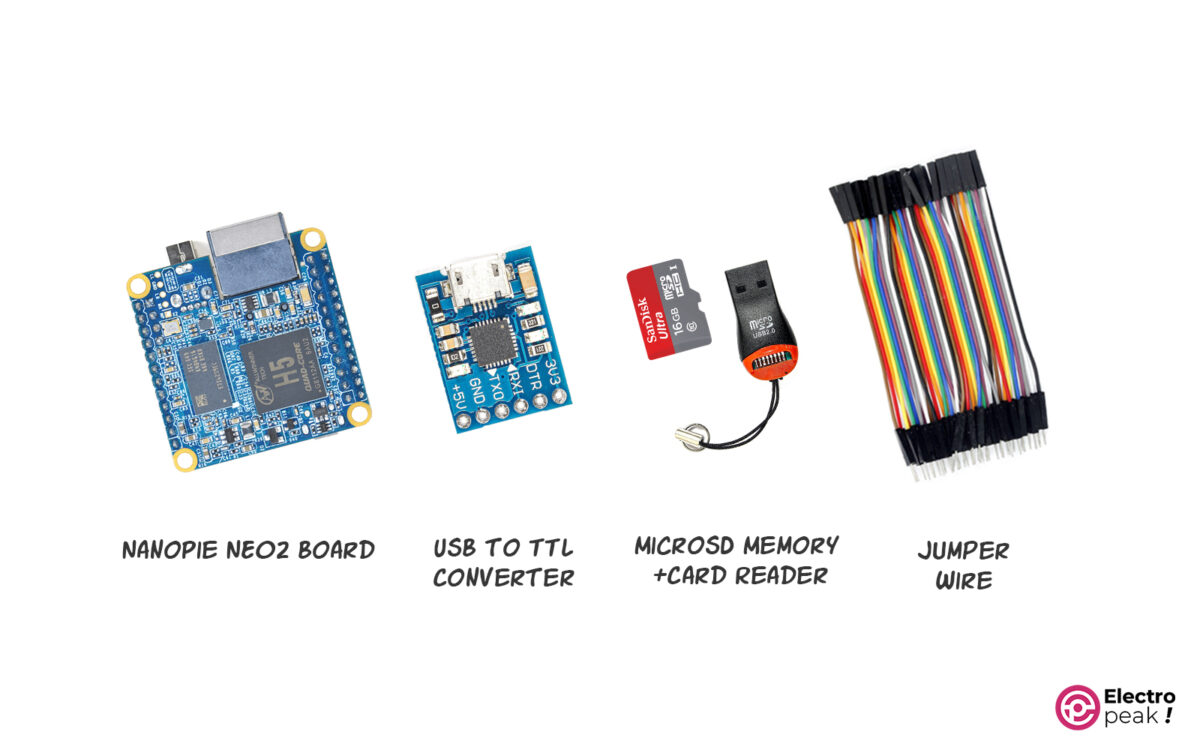

آموزش راه اندازی برد NanoPi NEO2 با سیستم عامل Armbian

پایه های برد NanoPi NEO2 به شرح زیر است:
• 5V-3.3V: ولتاژ خروجی (3.3 و 5 ولت)
• GND: زمین
• DIN (ورودی داده یا SD (داده سریالی)): مسئول حمل جریان داده صوتی دیجیتال بوده و به عنوان ورودی داده صوتی در ارتباط I2S استفاده می‌شود.
• DOUT (خروجی داده یا SDO (خروجی داده سریالی)): جریان داده صوتی دیجیتال را به سمت خروجی انتقال می دهد.
• BCK (ساعت بیت): این پین—همچنین با عنوان BCLK (ساعت بیت) یا SCK (ساعت سریالی)—مسئول ارائه سیگنال ساعت برای همگام ‌سازی انتقال داده بین دستگاه‌ ها است. سیگنال ساعت برای تعیین زمانبندی بیت‌ های جداگانه در جریان داده صوتی استفاده میشود. پین BCK برای هر بیت از داده صوتی، یک پالس ساعت تولید میکند.
• LRK (ساعت چپ/راست): این پین—همچنین با عنوان LRCLK (ساعت چپ/راست) یا WS (انتخاب کلمه)—اطلاعاتی را حمل میکند که نشان میدهد آیا داده صوتی فعلی، کانال چپ یا راست سیگنال صوت استریو را نمایش میدهد. این سیگنال به عنوان یک سیگنال همگام‌سازی عمل کرده و به تفکیک و تمایز کانال‌های صوتی چپ و راست کمک می‌کند.
• SPDIF: به یک دستگاه صوتی خارجی مانند گیرنده صوتی دیجیتال یا آمپلی ‌فایر، که ورودی SPDIF را پشتیبانی میکند، متصل می شود.
• IRRX: دریافت سیگنال‌ های فرو سرخ (IR).
• DM-DP: دو خط داده است که برای انتقال و دریافت سیگنال ‌های دیجیتال در ارتباط USB استفاده میشود.
• SCK: همزمان سازی برای پروتکل SPI
• CS: انتخاب دستگاه های زیر مجموعه برای پروتکل SPI
• MOSI: خط ارسالی اطلاعات برای پروتکل SPI
• MISO: خط دریافتی اطلاعات برای پروتکل SPI
• RXD: گیرنده ی دیتای USART که به پایه ی TX دستگاه مقابل وصل میشود.
• TXD: فرستنده ی دیتای USART که به پایه ی RX دستگاه مقابل وصل میشود.
• CTS (Clear to Send): یک سیگنال ورودی که در ارتباط UART استفاده میشود. دستگاه گیرنده می تواند از طریق این پین به فرستنده نشان دهد که آماده دریافت داده است. با تایید شدن این پین (HIGH)، گیرنده آماده دریافت اطلاعات خواهد بود. فرستنده میتواند قبل از ارسال داده، پین CTS را بررسی کند تا از آماده بودن گیرنده مطمئن شود.
• RTS (Request to Send): یک سیگنال خروجی که در ارتباط UART استفاده میشود. این پین به طور معمول توسط فرستنده کنترل میشود. وقتی فرستنده میخواهد داده را به گیرنده ارسال کند، پین RTS را تأیید می کند. گیرنده با نظارت بر پین RTS، متوجه می شود که چه موقع باید آماده دریافت داده باشد.
• PA/PG/PL/PC: مخفف شده ی “PORT A/G/L/C” بوده و به عنوان پین های GPIO برای ورودی و خروجی به منظور کاربردهای عمومی استفاده می شود.
• SCL: همزمان سازی دیتا برای پروتکل I2C
• SDA: اطلاعات دیتا برای پروتکل I2C
• MICP: اتصال میکروفون خارجی به برد (خط مثبت یا سیگنال میکروفون).
• MICN: اتصال میکروفون خارجی به برد (خط منفی یا سیگنال میکروفون).
• LOR: داده های خروجی صدا برای اتصال به دستگاهی خارجی مثل بلندگو یا آمپلی فایر (خروجی کانال سمت راست).
• LOL: داده های خروجی صدا برای اتصال به دستگاهی خارجی مثل بلندگو یا آمپلی فایر (خروجی کانال سمت چپ).

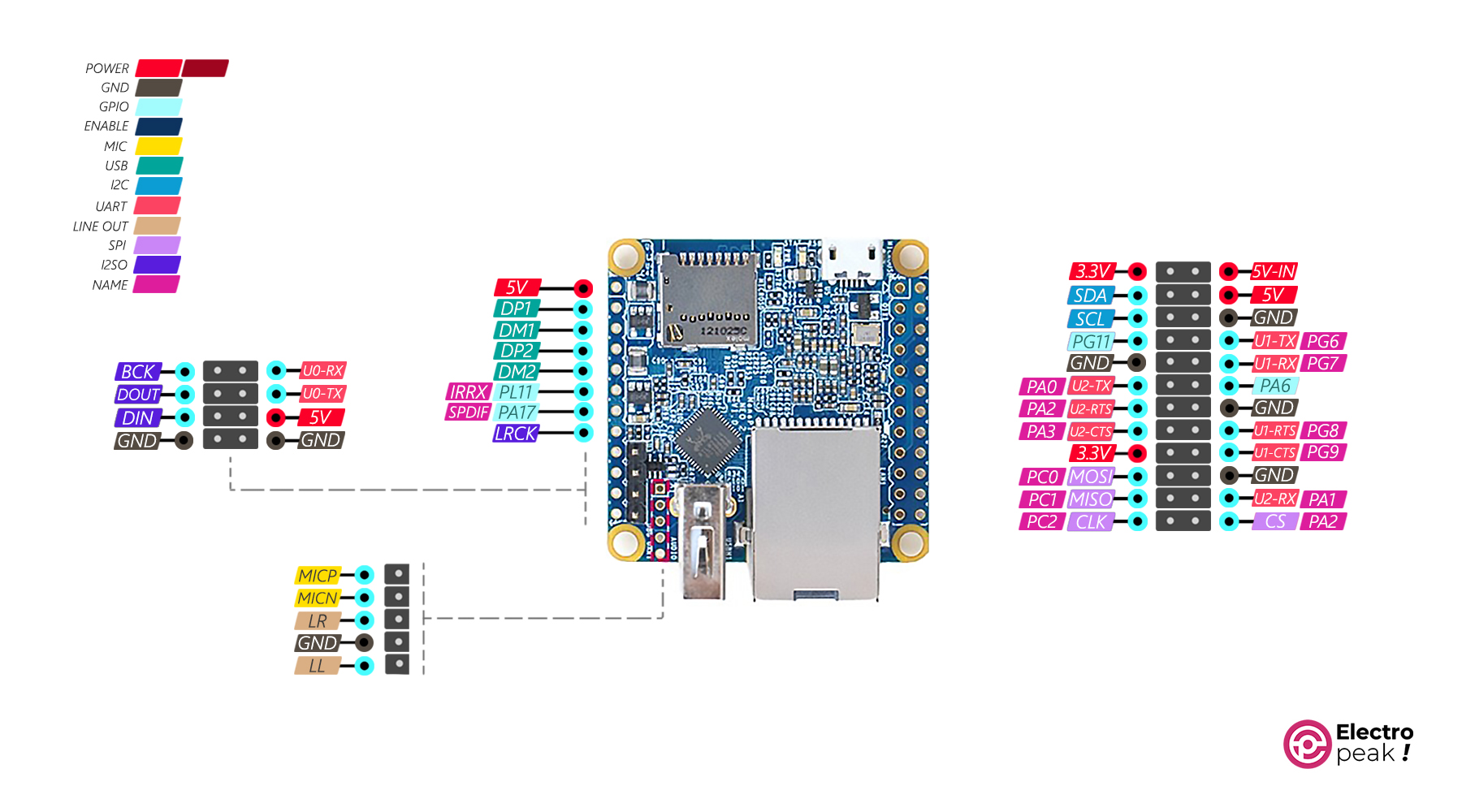

پین اوت (Pin out) این برد را می توانید در تصویر زیر مشاهده کنید.
برای اطلاعات کامل تر پین ها میتوانید به اینجا مراجعه کنید.
