آموزش راه اندازی ماژول فاصله سنج GP2Y0A02YK0F با آردوینو

فهرست مطالب

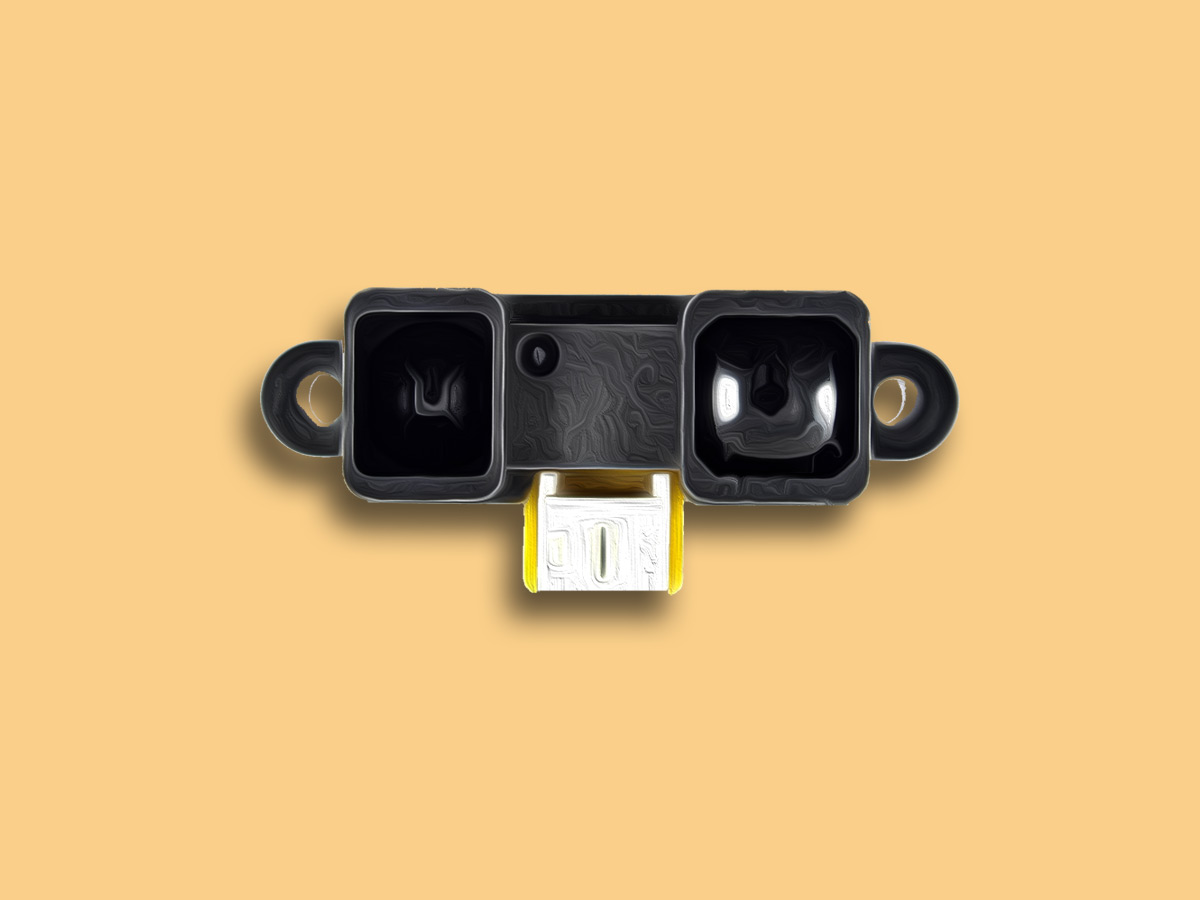

ویژگی های ماژول فاصله سنج GP2Y0A02YK0F

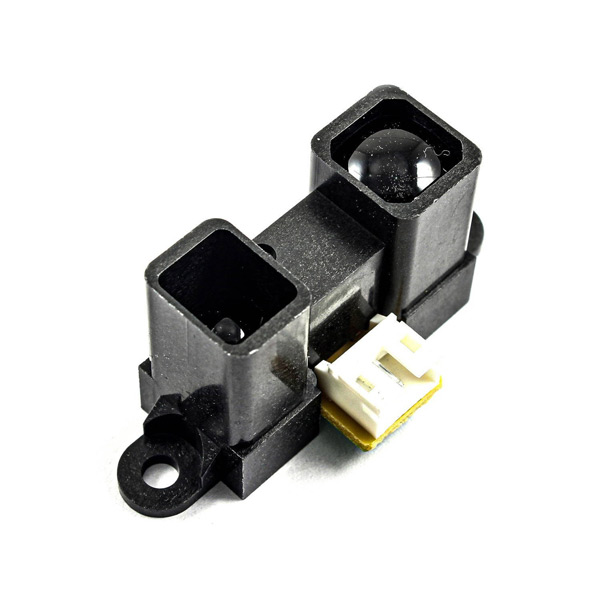

ماژول فاصله سنج GP2Y0A02YK0F یک ماژول فاصله سنج IR بوده که از امواج مادون قرمز برای فاصله یابی استفاده می کند. خروجی ماژول از نوع ولتاژ آنالوگ بوده که به راحتی توسط کانال مبدل ADC میکرو می توان فاصله یابی کرد. از این ماژول می توان در صنعت و بخصوص در رباتیک استفاده های زیادی کرد. محدوده کارایی این ماژول 20 الی 150 سانتی متر است.
توجه
این ماژول در فاصله های کمتر از 20 سانتی متر و بیشتر از 150 سانتی متر اطلاعات بالاتر از حد را نشان میدهد.

دیتاشیت ماژول فاصله سنج GP2Y0A02YK0F را می توانید از اینجا دانلود کنید.

معرفی پایه ها (Pinout) ماژول فاصله سنج GP2Y0A02YK0F

ماژول GP2Y0A02YK0Fدارای 3 پایه به شرح زیر است:

  • VCC: تغذیه ماژول – 5 ولت
  • GND: زمین
  • OUT: خروجی ماژول که به صورت ولتاژی آنالوگ است.

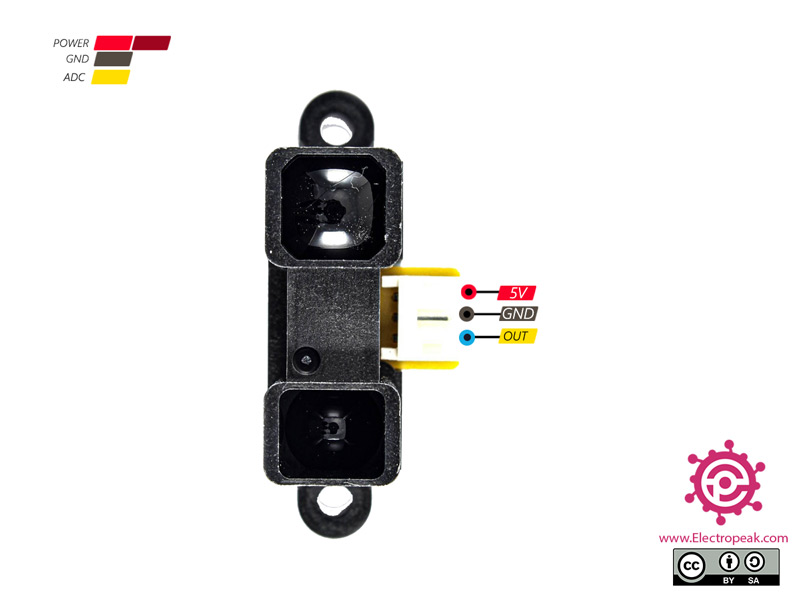

پین اوت (Pinout) این ماژول را می توانید در تصویر زیر مشاهده کنید.

لوازمی که به آن احتیاج دارید

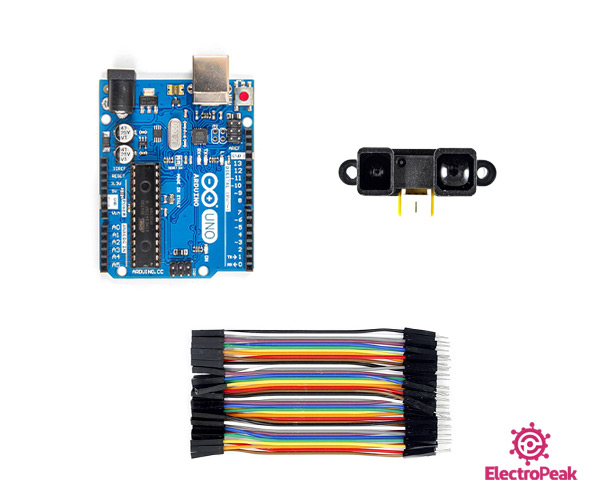

قطعات مورد نیاز

آردوینو UNO R3 × 1
GP2Y0A02YK0F × 1
سیم جامپر × 1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی ماژول GP2Y0A02YK0F با آردوینو

گام اول: سیم بندی

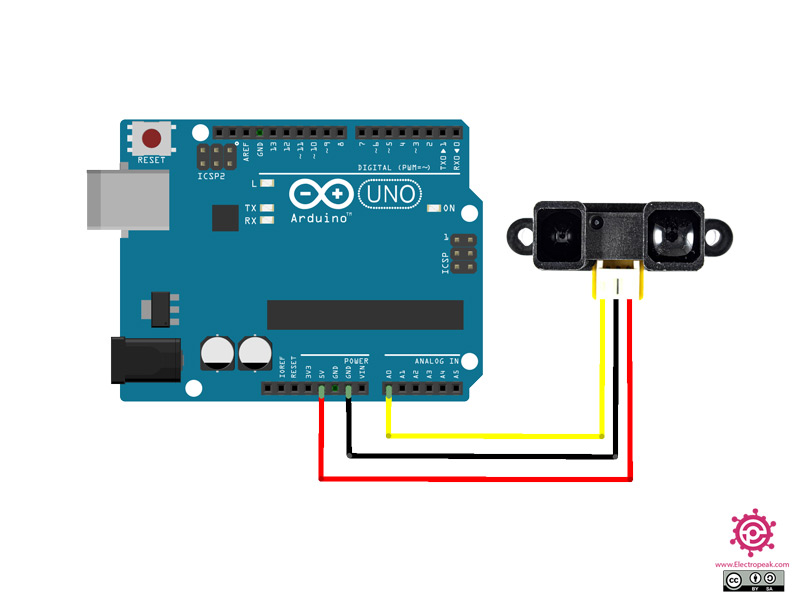

مطابق مدار زیر، ماژول را به آردوینو وصل کنید.

گام دوم: کد

ابتدا کتابخانه زیر را  بر آردوینوی خود نصب کنید.

https://github.com/MajenkoLibraries/Average

توجه

اگر نیاز به راهنمایی بیشتر برای نصب کتابخانه بر روی آردوینو دارید، می توانید به آموزش نصب کتابخانه بر آردوینو مراجعه کنید.

کد زیر را روی برد آردوینوی خود آپلود کنید.

/*
modified on Sep 8, 2020
Modified by MohammedDamirchi from https://github.com/MajenkoLibraries/Average
Home
*/ #include <Average.h> // Reserve space for 10 entries in the average bucket. // Change the type between < and > to change the entire way the library works. Average<float> ave(10); void setup() { Serial.begin(9600); } void loop() { int minat = 0; int maxat = 0; // Add a new random value to the bucket ave.push(60.374*1.3 * pow(map(analogRead(A0), 0, 1023, 0, 5000) / 1000.0, -1.16)); Serial.println(ave.mean()); delay(100); }

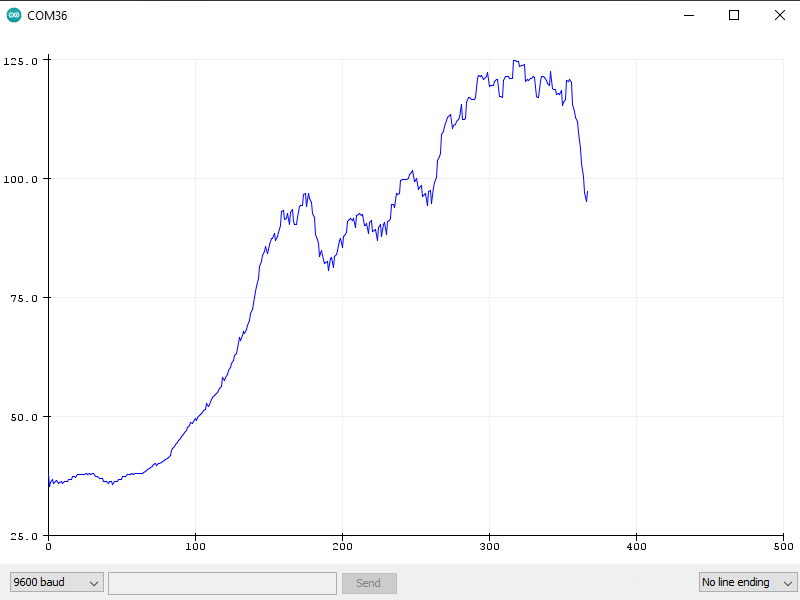

پس از اجرای کد تصویر زیر را در خروجی سریال مشاهده می کنید.
