آموزش راه اندازی ماژول اندازه گیری ولتاژ جریان INA219 با آردوینو

فهرست مطالب

  1. ویژگی های ماژول اندازه گیری ولتاژ جریان INA219
    1. INA219 DC Current Sensor Datasheet
  2. معرفی پایه های (Pinout) ماژول اندازه گیری ولتاژ جریان INA219
  3. لوازمی که به آن احتیاج دارید
    1. قطعات مورد نیاز
    2. نرم افزارهای مورد نیاز
  4. راه اندازی ماژول اندازه گیری ولتاژ جریان INA219 با آردوینو
    1. گام اول: سیم بندی
    2. گام دوم: نصب کتابخانه
    3. گام سوم: کد

ویژگی های ماژول اندازه گیری ولتاژ جریان INA219

با استفاده از ماژول INA219 می‌توانید جریان و ولتاژ را همزمان اندازه گیری کنید. این ماژول برای انتقال اطلاعات ولتاژ و جریان از پروتکل ارتباطی I2C استفاده می‌کند.

دیگر ویژگی‌های این ماژول عبارت است از:

  • دقت اندازه گیری: 1%
  • حداکثر ولتاژ اندازه گیری: 26V
  • حداکثر جریان اندازه گیری: 3.2A
نکته

به سوئیچ زنی بارهای سلفی توجه کنید. ولتاژهای لحظه ای آن ممکن است باعث آسیب به مدار بشود.

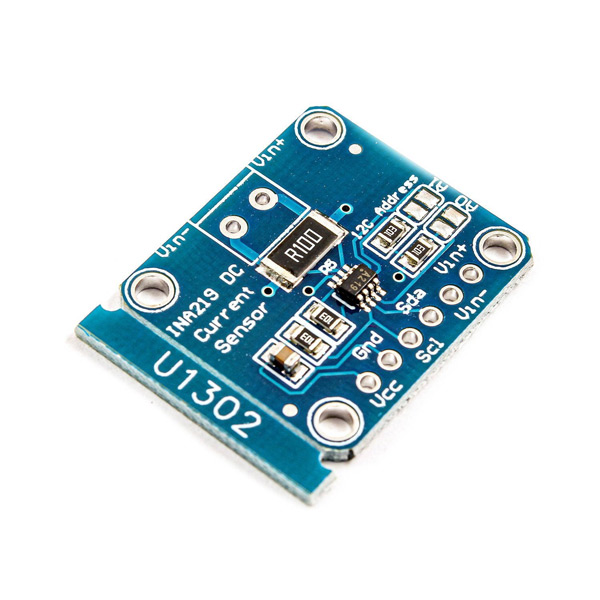

ماژول اندازه گیری ولتاژ جریان INA219 DC

دیتاشیت سنسور INA219 را می‌توانید از اینجا دانلود کنید.

Icon

INA219 DC Current Sensor Datasheet

1 file(s) 1.31 MB
Download

معرفی پایه های (Pinout) ماژول اندازه گیری ولتاژ جریان INA219

ماژول INA219 دارای ۶ پایه به شرح زیر است:

  • VCC: تغذیه ماژول
  • GND: زمین
  • SDA: پایه دیتا I2C
  • SCL: پایه کلاک I2C
  • Vin-: پایه ترمینال بار
  • Vin+: پایه ترمینال منبع

پین اوت (Pinout) این ماژول را می‌توانید در تصویر زیر مشاهده کنید.

پین اوت Pinout ماژول INA219

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

آردوینو UNO R3 × 1
ماژول اندازه گیری ولتاژ جریان INA219 DC × 1
سیم جامپر نری-نری × 1
برد بورد سایز کوچک × 1

نرم افزارهای مورد نیاز

آردوینو IDE
تذکر

علاوه بر قطعات بالا، به یک عدد LED و یک مقاومت 220 اهم برای ادامه آموزش نیاز دارید.

راه اندازی ماژول اندازه گیری ولتاژ جریان INA219 با آردوینو

گام اول: سیم بندی

مطابق مدار زیر ماژول را به آردوینو و دیگر قطعات متصل کنید.

سیم بندی مدار اتصال INA219 ه آردوینو
نکته

سیم نارنجی (3.3 ولت) را ولتاژ Bus و سیم آبی را ولتاژ Load می‌نامیم.
اختلاف پتانسیل ولتاژ Load و Bus نیز ولتاژ شنت نامیده می‌شود.

گام دوم: نصب کتابخانه

به Library manager رفته و  با سرچ  کلمه INA219،کتابخانه ی Adafruit INA219 را نصب کنید.

توجه

اگر برای نصب کتابخانه نیاز به راهنمایی بیشتر دارید، به اینجا مراجعه کنید.

گام سوم: کد

کد زیر را روی آردوینو خود آپلود کنید.

 /*
  DC-Current-Voltage-Sensor-Module
  made on 06 Feb 2021
  Home<iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted" style="position: absolute; clip: rect(1px, 1px, 1px, 1px);" title="&#8220;Home&#8221; &#8212; Electropeak" src="https://electropeak.com/learn/embed/#?secret=Bpbc8aI9kj" data-secret="Bpbc8aI9kj" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>

  based on Adafruit Example
*/

#include <Wire.h>
#include <Adafruit_INA219.h>

Adafruit_INA219 ina219;

void setup(void)
{
  Serial.begin(115200);
  while (!Serial) {
      // will pause Zero, Leonardo, etc until serial console opens
      delay(1);
  }

  uint32_t currentFrequency;

  Serial.println("Hello!");

  if (! ina219.begin()) {
    Serial.println("Failed to find INA219 chip");
    while (1) { delay(10); }
  }

  Serial.println("Measuring voltage and current with INA219 ...");
}

void loop(void)
{
  float shuntvoltage = 0;
  float busvoltage = 0;
  float current_mA = 0;
  float loadvoltage = 0;
  float power_mW = 0;

  shuntvoltage = ina219.getShuntVoltage_mV();
  busvoltage = ina219.getBusVoltage_V();
  current_mA = ina219.getCurrent_mA();
  power_mW = ina219.getPower_mW();
  loadvoltage = busvoltage + (shuntvoltage / 1000);

  Serial.print("Bus Voltage:   "); Serial.print(busvoltage); Serial.println(" V");
  Serial.print("Shunt Voltage: "); Serial.print(shuntvoltage); Serial.println(" mV");
  Serial.print("Load Voltage:  "); Serial.print(loadvoltage); Serial.println(" V");
  Serial.print("Current:       "); Serial.print(current_mA); Serial.println(" mA");
  Serial.print("Power:         "); Serial.print(power_mW); Serial.println(" mW");
  Serial.println("");

  delay(2000);
}
Arduino

برنامه بالا برای اندازه‌گیری ولتاژ و جریان نوشته شده است. هدف این است که ولتاژ منبع و ولتاژ و جریان بار را به دست آوریم. ولتاژ منبع 3.3 ولت و ولتاژ بار همان ولتاژ LED می‌باشد. جریان عبوری از LED نیز از طریق ولتاژ شنت محاسبه می‌شود. مقاومت شنت یک اختلاف پتانسیل بسیار کم به نام ولتاژ Shunt ایجاد می‌کند.

با باز کردن پنجره سریال مانیتور، سه ولتاژ Bus،  Shunt و Load  و جریان و توان نمایش داده می‌شوند:
