ویژگی های ماژول میکروفون MAX4466
سنسور MAX4466 برای تشخیص صدا های محیط مورد استفاده قرار میگیرد. این ماژول دارای یک آمپلی فایر داخلی می باشد.
توجه
خروجی این ماژول در حالت سکوت صفر نمی باشد و دارای Offset 1.25v می باشد.
معرفی پایه ها (Pinout) ماژول میکروفون MAX4466
ماژول MAX4466 دارای 3 پایه به شرح زیر است:
- VCC: تغذیه ماژول – 2.7-5.5 ولت
- GND: زمین
- OUT: خروجی اطلاعات آنالوگ به سمت میکرو کنترلر
پین اوت (Pinout) این ماژول را می توانید در تصویر زیر مشاهده کنید.
جهت دریافت دیتاشیت ماژول میکروفون MAX4466 اینجا کلیک کنید.
لوازمی که به آن احتیاج دارید
قطعات مورد نیاز
نرم افزارهای موردنیاز
راه اندازی ماژول MAX4466 با استفاده از آردوینو
گام اول: سیم بندی
مطابق مدار زیر، ماژول را به آردوینو وصل کنید.
گام دوم: کد
کد زیر را روی برد آردوینوی خود آپلود کنید.
/*
modified on Sep 8, 2020
Modified by MohammedDamirchi from Arduino Examples
Home
*/
// the setup routine runs once when you press reset:
void setup() {
// initialize serial communication at 9600 bits per second:
Serial.begin(9600);
}
// the loop routine runs over and over again forever:
void loop() {
// read the input on analog pin 0:
int sensorValue = analogRead(A0);
// print out the value you read:
Serial.println(sensorValue);
}

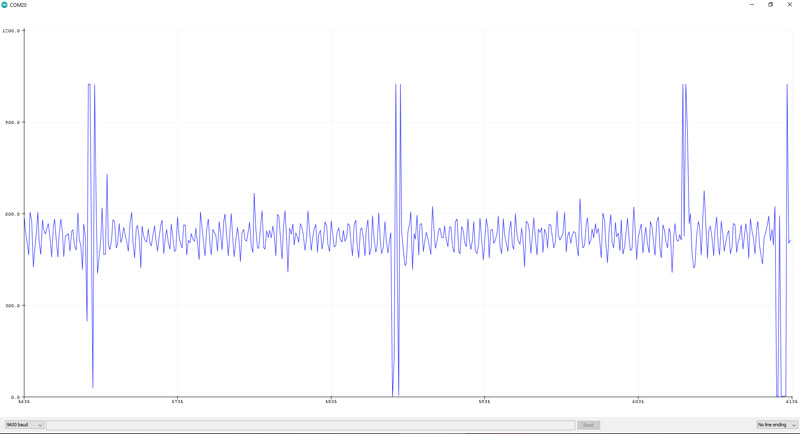

پس از آپلود کد چیزی شبیه به تصویر زیر را در سریال مانیتور مشاهده می کنید.
Comments (4)
Hello there, You’ve done a fantastic job. I will certainly digg it and personally suggest to my friends.
I’m sure they’ll be benefited from this website.
Hello,,,
.You’re welcome. We are happy to hear this
سلام، برای من هر وقت اجرا میشه کاری به صدا نداره اصلا. مدام هی نوسان میده و هر وقت یک شی بهش نزدیک بشه نوساناتش کم میشه. انگار نه انگار که میکروفونه. از max4466 هم استفاده میکنم.
با سلام
با توجه به نوساناتی که حس میکند برای شما نشان مدهد و این نوسانات جزعی بخشی از صدا های محیطی می باشد، با استفاده از فیلتر های خاصی که به صورت نرم افزاری اعمال می شود می توانید این نویز ها را حذف کنید.
البته می توانید با پیچ پشت ماژول حساسیت را کم و زیاد کنید
