آموزش راه‌اندازی شیلد نمایشگر 3.5 اینچ لمسی تمام رنگ TFT با آردوینو

ویژگی های شیلد نمایشگر لمسی تمام رنگ 3.5 اینچ TFT

نمایشگر TFT از انواع ال سی دی های کریستال مایع می‌باشد که با یک ترانزیستور به هر پیکسل وصل شده است و همچنین علاوه بر مصرف جریان نسبتاً کم، دارای بک‌لایت (Backlight) نیز می‌باشد. رزولوشن این ماژول 480×320 پیکسل و دارای رابط کاربری SPI Parallel دوازده سیمه و بک‌لایت سفید است. درایور این نمایشگر ILI9486 می‌باشد.

جهت دریافت دیتاشیت شیلد نمایشگر  3.5 اینچ TFT اینجا کلیک کنید.

معرفی پایه ها (Pinout) شیلد نمایشگر 3.5 اینچ TFT

نمایشگر 3.5 اینچی 320×480 دارای 20 پایه به شرح زیر است:

  • 5V: تغذیه ماژول – 5 ولت
  • 3V: تغذیه ماژول – 3.3 ولت
  • GND: زمین
  • LCD_RST: راه‌اندازی مجدد نمایشگر
  • LCD_CS: انتخاب نمایشگر
  • LCD_RS: انتخاب نوع دیتا
  • LCD_WR: نوشتن اطلاعات
  • LCD_RD: خواندن اطلاعات
  • LCD_D0: خط دیتا 0
  • LCD_D1: خط دیتا 1
  • LCD_D2: خط دیتا 2
  • LCD_D3: خط دیتا 3
  • LCD_D4: خط دیتا 4
  • LCD_D5: خط دیتا 5
  • LCD_D6: خط دیتا 6
  • LCD_D7: خط دیتا 7
  • SD_SS: انتخاب دستگاه‌های زیر مجموعه برای پروتکل SPI
  • SD_DI: خط ارسالی اطلاعات برای پروتکل SPI
  • SD_DO: خط دریافتی اطلاعات برای پروتکل SPI
  • SD_SCK: همزمان سازی برای پروتکل SPI

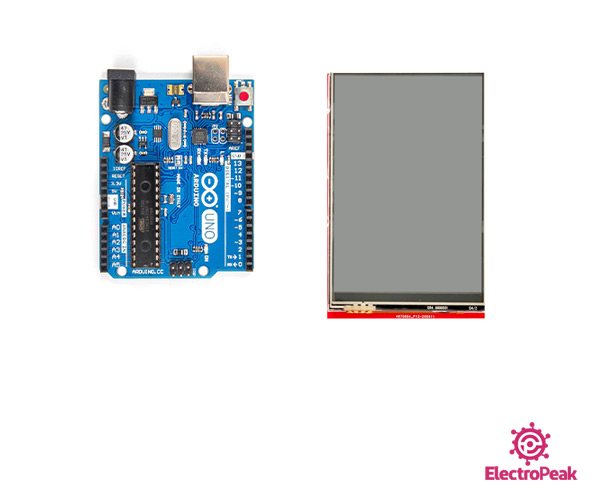

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

آردوینو UNO R3 × 1
شیلد نمایشگر 3.5 اینچ TFT × 1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی شیلد نمایشگر 3.5 اینچ TFT با آردوینو

گام اول: سیم بندی

نمایشگر 3.5 اینچی TFT یک شیلد آماده مخصوص آردوینو Uno می‌باشد، که امکان قرار گیری بر روی آردوینو Mega را نیز دارد. پایه‌های این شیلد به گونه‌ای طراحی شده است تا به راحتی بر روی آردوینو نصب شود. نقطه ضعف این نوع ماژول‌ها در استفاده از تمامی پایه‌های آردوینو Uno است.

گام دوم: کد

ابتدا فایل زیر را دانلود کنید.

http://www.lcdwiki.com/res/Program/Arduino/3.5inch/UNO_8BIT_ILI9486_MAR3501_V1.1/3.5inch_Arduino_8BIT_Module_ILI9486_MAR3501_V1.1.zip

فایل دانلود شده را باز کرده و مسیر زیر را دنبال کنید.

1-Demo\Demo_Arduino\Install libraries

پوشه LCDWIKI_KBV را در بخش کتابخانه آردوینوی خود کپی کنید.

سپس وارد پوشه شده و مسیر زیر را دنبال کنید.

Example\Example_02_colligate_test\colligate_test

فایل آردوینو موجود در پوشه را اجرا کرده و به دنبال خط زیر بگردید.

  LCDWIKI_KBV my_lcd(ILI9486,A3,A2,A1,A0,A4); //model,cs,cd,wr,rd,reset
Arduino

پس از یافتن این خط، آن را از حالت کامنت خارج کنید و بر روی برد آردوینوی خود آپلود کنید.

    /*
  modified on March 08, 2021
  by MohammedDamirchi from https://github.com/arduino-libraries/LiquidCrystal
  Home<iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted" style="position: absolute; clip: rect(1px, 1px, 1px, 1px);" title="&#8220;Home&#8221; &#8212; Electropeak" src="https://electropeak.com/learn/embed/#?secret=lHCXoBA9WR" data-secret="lHCXoBA9WR" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>
*/

// IMPORTANT: LCDWIKI_KBV LIBRARY MUST BE SPECIFICALLY
// CONFIGURED FOR EITHER THE TFT SHIELD OR THE BREAKOUT BOARD.

//This program is a demo of how to use most of the functions
//of the library with a supported display modules.

//Set the pins to the correct ones for your development shield or breakout board.
//when using the BREAKOUT BOARD only and using these 8 data lines to the LCD,
//pin usage as follow:
//             CS  CD  WR  RD  RST  D0  D1  D2  D3  D4  D5  D6  D7
//Arduino Uno  A3  A2  A1  A0  A4   8   9   2   3   4   5   6   7
//Arduino Mega A3  A2  A1  A0  A4   8   9   2   3   4   5   6   7

//the 16bit mode only use in Mega.you must modify the mode in the file of lcd_mode.h
//when using the BREAKOUT BOARD only and using these 16 data lines to the LCD,
//pin usage as follow:
//             CS  CD  WR  RD  RST  D0  D1  D2  D3  D4  D5  D6  D7  D8  D9  D10  D11  D12  D13  D14  D15
//Arduino Mega 40  38  39  44  41   37  36  35  34  33  32  31  30  22  23  24   25   26   27   28   29

//Remember to set the pins to suit your display module!

#include <LCDWIKI_GUI.h> //Core graphics library
#include <LCDWIKI_KBV.h> //Hardware-specific library

//the definiens of 8bit mode as follow:
//if the IC model is known or the modules is unreadable,you can use this constructed function
//LCDWIKI_KBV my_lcd(ILI9341,A3,A2,A1,A0,A4); //model,cs,cd,wr,rd,reset
//LCDWIKI_KBV my_lcd(ILI9325,A3,A2,A1,A0,A4); //model,cs,cd,wr,rd,reset
//LCDWIKI_KBV my_lcd(ILI9328,A3,A2,A1,A0,A4); //model,cs,cd,wr,rd,reset
//LCDWIKI_KBV my_lcd(HX8357D,A3,A2,A1,A0,A4); //model,cs,cd,wr,rd,reset
//LCDWIKI_KBV my_lcd(HX8347G,A3,A2,A1,A0,A4); //model,cs,cd,wr,rd,reset
//LCDWIKI_KBV my_lcd(HX8347I,A3,A2,A1,A0,A4); //model,cs,cd,wr,rd,reset
LCDWIKI_KBV my_lcd(ILI9486,A3,A2,A1,A0,A4); //model,cs,cd,wr,rd,reset
//LCDWIKI_KBV my_lcd(ST7735S,A3,A2,A1,A0,A4); //model,cs,cd,wr,rd,reset

//if the IC model is not known and the modules is readable,you can use this constructed function
//LCDWIKI_KBV my_lcd(240,320,A3,A2,A1,A0,A4);//width,height,cs,cd,wr,rd,reset
//LCDWIKI_KBV my_lcd(320,480,A3,A2,A1,A0,A4);//width,height,cs,cd,wr,rd,reset

//the definiens of 16bit mode as follow:
//if the IC model is known or the modules is unreadable,you can use this constructed function
//LCDWIKI_KBV my_lcd(ILI9341,40,38,39,44,41); //model,cs,cd,wr,rd,reset
//LCDWIKI_KBV my_lcd(ILI9325,40,38,39,44,41); //model,cs,cd,wr,rd,reset
//LCDWIKI_KBV my_lcd(ILI9328,40,38,39,44,41); //model,cs,cd,wr,rd,reset
//LCDWIKI_KBV my_lcd(HX8357D,40,38,39,44,41); //model,cs,cd,wr,rd,reset
//LCDWIKI_KBV my_lcd(HX8347G,40,38,39,44,41); //model,cs,cd,wr,rd,reset
//LCDWIKI_KBV my_lcd(HX8347I,40,38,39,44,41); //model,cs,cd,wr,rd,reset
//LCDWIKI_KBV my_lcd(ILI9486,40,38,39,44,41); //model,cs,cd,wr,rd,reset
//LCDWIKI_KBV mylcd(ILI9488,40,38,39,44,41); //model,cs,cd,wr,rd,reset
//LCDWIKI_KBV mylcd(ILI9481,40,38,39,44,41); //model,cs,cd,wr,rd,reset
//LCDWIKI_KBV my_lcd(ST7735S,40,38,39,44,41); //model,cs,cd,wr,rd,reset

//if the IC model is not known and the modules is readable,you can use this constructed function
//LCDWIKI_KBV my_lcd(240,320,40,38,39,44,41);//width,height,cs,cd,wr,rd,reset for
//LCDWIKI_KBV my_lcd(320,480,40,38,39,44,41);//width,height,cs,cd,wr,rd,reset

//display main surface
unsigned long show_text(void)
{
    unsigned long time_start = micros();
    my_lcd.Set_Draw_color(32, 0,255);
    my_lcd.Fill_Rectangle(0, 0, my_lcd.Get_Display_Width()-1, 14);
    my_lcd.Set_Text_colour(0, 255, 0);
    my_lcd.Set_Text_Size(1);
    my_lcd.Set_Text_Mode(1);
    my_lcd.Print_String("* Universal Color TFT Display Library *", CENTER, 3);

    my_lcd.Set_Draw_color(128, 128, 128);
    my_lcd.Fill_Rectangle(0, my_lcd.Get_Display_Height()-15, my_lcd.Get_Display_Width()-1, my_lcd.Get_Display_Height()-1);
    my_lcd.Set_Text_colour(255, 255, 255);
    my_lcd.Set_Text_Size(1);
    my_lcd.Set_Text_Mode(1);
    my_lcd.Print_String("<http://abcdefghijklmnopq.1234567890.com>", CENTER, my_lcd.Get_Display_Height()-11);

    my_lcd.Set_Draw_color(255, 0, 0);
    my_lcd.Draw_Rectangle(0, 15, my_lcd.Get_Display_Width()-1, my_lcd.Get_Display_Height()-16);
    return micros() - time_start;
}

//display triangle functions
unsigned long show_triangle_function(void)
{
     uint16_t i;
     unsigned long time_start = micros();
     // Draw crosshairs
     my_lcd.Set_Draw_color(0, 0, 255);
     my_lcd.Draw_Fast_VLine(my_lcd.Get_Display_Width()/2-1, 16, my_lcd.Get_Display_Height()- 32);
     my_lcd.Draw_Fast_HLine(1, my_lcd.Get_Display_Height()/2-1, my_lcd.Get_Display_Width()-2);
     for(i = 1;i <= (my_lcd.Get_Display_Height()- 32)/2/10;i++)
     {
         my_lcd.Draw_Fast_HLine(my_lcd.Get_Display_Width()/2-1-2, my_lcd.Get_Display_Height()/2-1-i*10, 5);
         my_lcd.Draw_Fast_HLine(my_lcd.Get_Display_Width()/2-1-2, my_lcd.Get_Display_Height()/2-1+i*10, 5);
     }
     for(i = 1;i <= (my_lcd.Get_Display_Width()-2)/2/10;i++)
     {
         my_lcd.Draw_Fast_VLine(my_lcd.Get_Display_Width()/2-1-i*10, my_lcd.Get_Display_Height()/2-1-2, 5);
         my_lcd.Draw_Fast_VLine(my_lcd.Get_Display_Width()/2-1+i*10, my_lcd.Get_Display_Height()/2-1-2, 5);
     }

     // Draw sin lines
     my_lcd.Set_Text_colour(0, 255, 255);
     my_lcd.Set_Text_Back_colour(0,0,0);
     my_lcd.Set_Text_Size(1);
     my_lcd.Set_Text_Mode(0);
     my_lcd.Print_String("sin",5,17);
     my_lcd.Set_Draw_color(0, 255, 255);
     for (i=1; i<my_lcd.Get_Display_Width()-2; i++)
     {
        my_lcd.Draw_Pixel(i,my_lcd.Get_Display_Height()/2-1+(sin(((i*1.13)*3.14)/180)*95));
     }

     // Draw cos lines
     my_lcd.Set_Text_colour(0, 255, 0);
     my_lcd.Set_Text_Back_colour(0,0,0);
     my_lcd.Set_Text_Size(1);
     my_lcd.Set_Text_Mode(0);
     my_lcd.Print_String("cos",5,25);
     my_lcd.Set_Draw_color(0, 255, 0);
     for (i=1; i<my_lcd.Get_Display_Width()-2; i++)
     {
        my_lcd.Draw_Pixel(i,my_lcd.Get_Display_Height()/2-1+(cos(((i*1.13)*3.14)/180)*95));
     }

     // Draw tan lines
     my_lcd.Set_Text_colour(255, 255, 0);
     my_lcd.Set_Text_Back_colour(0,0,0);
     my_lcd.Set_Text_Size(1);
     my_lcd.Set_Text_Mode(0);
     my_lcd.Print_String("tan",5,33);
     my_lcd.Set_Draw_color(255, 255, 0);
     for (i=1; i<my_lcd.Get_Display_Width()-2; i++)
     {
        my_lcd.Draw_Pixel(i,my_lcd.Get_Display_Height()/2-1+(tan(((i*1.13)*3.14)/180)*10));
     }

     // Draw cot lines
     my_lcd.Set_Text_colour(255, 0, 0);
     my_lcd.Set_Text_Back_colour(0,0,0);
     my_lcd.Set_Text_Size(1);
     my_lcd.Set_Text_Mode(0);
     my_lcd.Print_String("cot",5,41);
     my_lcd.Set_Draw_color(255, 0, 0);
     for (i=1; i<my_lcd.Get_Display_Width()-2; i++)
     {
        my_lcd.Draw_Pixel(i,my_lcd.Get_Display_Height()/2-1+1/(tan(((i*1.13)*3.14)/180)*0.1));
     }
     return micros()-time_start;
}

// Draw a moving sinewave
unsigned long show_sinewave(void)
{
   uint16_t buf[my_lcd.Get_Display_Width()-2],x = 1,i,y;
   unsigned long time_start = micros();
   int16_t wid = my_lcd.Get_Display_Width();
   int16_t t;
   float k;
   if(wid == 320)
   {
      t = 20;
      k = 1.1;
   }
   else
   {
     t = 15;
     k = 0.7;
   }
   my_lcd.Set_Draw_color(0, 0, 255);
   my_lcd.Draw_Fast_VLine(my_lcd.Get_Display_Width()/2-1, 16, my_lcd.Get_Display_Height()- 32);
   my_lcd.Draw_Fast_HLine(1, my_lcd.Get_Display_Height()/2-1, my_lcd.Get_Display_Width()-2);
   for (i=1; i<((my_lcd.Get_Display_Width()-2)*t); i++)
   {
      x++;
      if (x==my_lcd.Get_Display_Width()-1)
      {
          x=1;
      }
      if (i>my_lcd.Get_Display_Width()-1)
      {
          if ((x==my_lcd.Get_Display_Width()/2-1)||(buf[x-1]==my_lcd.Get_Display_Height()/2-1))
          {
              my_lcd.Set_Draw_color(0, 0, 255);
          }
          else
          {
             my_lcd.Set_Draw_color(0, 0, 0);
          }
          my_lcd.Draw_Pixel(x,buf[x-1]);
    }
    my_lcd.Set_Draw_color(255, 64, 255);
    y=my_lcd.Get_Display_Height()/2-1+(sin(((i*k)*3.14)/180)*(90-(i/100)));
    my_lcd.Draw_Pixel(x,y);
    buf[x-1]=y;
  }
  return micros()- time_start;
}

// Draw some filled rectangles
unsigned long show_fill_rectangle(void)
{
    uint16_t i;
    unsigned long time_start = micros();
    uint16_t side_len = (my_lcd.Get_Display_Height()-40)/5;
    uint16_t x_spec = (my_lcd.Get_Display_Width()-5*side_len)/2;
    uint16_t y_spec = (my_lcd.Get_Display_Height()-5*side_len)/2;
    for(i = 0;i<5;i++)
    {
          switch (i)
          {
            case 0:
              my_lcd.Set_Draw_color(255,0,255);
              break;
            case 1:
              my_lcd.Set_Draw_color(255,0,0);
              break;
            case 2:
              my_lcd.Set_Draw_color(0,255,0);
              break;
            case 3:
              my_lcd.Set_Draw_color(0,0,255);
              break;
            case 4:
              my_lcd.Set_Draw_color(255,255,0);
              break;
            default:
              break;
          }
          my_lcd.Fill_Rectangle(x_spec+i*side_len-1, y_spec+i*side_len-1, x_spec+(i+1)*side_len-1, y_spec+(i+1)*side_len-1);
          my_lcd.Fill_Rectangle(x_spec+i*side_len-1, y_spec+(5-i)*side_len-1, x_spec+(i+1)*side_len-1, y_spec+(4-i)*side_len-1);
     }
     return micros()- time_start;
}

// Draw some filled round rectangles
unsigned long show_fill_round_rectangle(void)
{
    uint16_t i;
    unsigned long time_start = micros();
    uint16_t side_len = (my_lcd.Get_Display_Height()-40)/5;
    uint16_t x_spec = (my_lcd.Get_Display_Width()-5*side_len)/2;
    uint16_t y_spec = (my_lcd.Get_Display_Height()-5*side_len)/2;
    for(i = 0;i<5;i++)
    {
          switch (i)
          {
            case 0:
              my_lcd.Set_Draw_color(255,0,255);
              break;
            case 1:
              my_lcd.Set_Draw_color(255,0,0);
              break;
            case 2:
              my_lcd.Set_Draw_color(0,255,0);
              break;
            case 3:
              my_lcd.Set_Draw_color(0,0,255);
              break;
            case 4:
              my_lcd.Set_Draw_color(255,255,0);
              break;
            default:
              break;
          }
          my_lcd.Fill_Round_Rectangle(x_spec+i*side_len-1, y_spec+i*side_len-1, x_spec+(i+1)*side_len-1, y_spec+(i+1)*side_len-1,10);
          my_lcd.Fill_Round_Rectangle(x_spec+i*side_len-1, y_spec+(5-i)*side_len-1, x_spec+(i+1)*side_len-1, y_spec+(4-i)*side_len-1,10);
     }
     return micros()- time_start;
}

// Draw some filled circles
unsigned long show_fill_circle(void)
{
    uint16_t i;
    unsigned long time_start = micros();
    uint16_t r_len = (my_lcd.Get_Display_Height()-40)/5/2;
    uint16_t x_spec = (my_lcd.Get_Display_Width()-5*r_len*2)/2;
    uint16_t y_spec = (my_lcd.Get_Display_Height()-5*r_len*2)/2;
    for(i = 0;i<5;i++)
    {
          switch (i)
          {
            case 0:
              my_lcd.Set_Draw_color(255,0,255);
              break;
            case 1:
              my_lcd.Set_Draw_color(255,0,0);
              break;
            case 2:
              my_lcd.Set_Draw_color(0,255,0);
              break;
            case 3:
              my_lcd.Set_Draw_color(0,0,255);
              break;
            case 4:
              my_lcd.Set_Draw_color(255,255,0);
              break;
            default:
              break;
          }
          my_lcd.Fill_Circle(x_spec+r_len+i*r_len*2-1, y_spec+r_len+i*r_len*2-1,r_len);
          my_lcd.Fill_Circle(x_spec+r_len+i*r_len*2-1, y_spec+(5-i)*r_len*2-r_len-1,r_len);
     }
     return micros()- time_start;
 }

// Draw some filled triangles
unsigned long show_fill_triangle(void)
{
    uint16_t i;
    unsigned long time_start = micros();
    uint16_t h_len = (my_lcd.Get_Display_Height()-40)/5;
    uint16_t side_len = (h_len*115)/100;
    uint16_t x_spec = (my_lcd.Get_Display_Width()-5*side_len)/2;
    uint16_t y_spec = (my_lcd.Get_Display_Height()-5*h_len)/2;
    for(i = 0;i<5;i++)
    {
          switch (i)
          {
            case 0:
              my_lcd.Set_Draw_color(255,0,255);
              break;
            case 1:
              my_lcd.Set_Draw_color(255,0,0);
              break;
            case 2:
              my_lcd.Set_Draw_color(0,255,0);
              break;
            case 3:
              my_lcd.Set_Draw_color(0,0,255);
              break;
            case 4:
              my_lcd.Set_Draw_color(255,255,0);
              break;
            default:
              break;
          }
          my_lcd.Fill_Triangle(x_spec+i*side_len-1,y_spec+(i+1)*h_len-1,x_spec+side_len/2+i*side_len-1,y_spec+i*h_len-1,x_spec+(i+1)*side_len-1,y_spec+(i+1)*h_len-1);
          my_lcd.Fill_Triangle(x_spec+i*side_len-1,y_spec+(5-i)*h_len-1,x_spec+side_len/2+i*side_len-1,y_spec+(4-i)*h_len-1,x_spec+(i+1)*side_len-1,y_spec+(5-i)*h_len-1);
     }
     return micros()- time_start;
}

// Draw some lines in a pattern
unsigned long show_grid_lines(void)
{
    uint16_t i;
    unsigned long time_start = micros();
    int16_t wid = my_lcd.Get_Display_Width();
   float k;
   if(wid == 320)
   {
      k = 1.44;
    }
    else
    {
     k = 1.6;
    }
    my_lcd.Set_Draw_color(255,0,0);
    for (i=16; i<my_lcd.Get_Display_Height()-17; i+=5)
    {
       my_lcd.Draw_Line(1, i, (i*k)-10, my_lcd.Get_Display_Height()-17);
     }
     my_lcd.Set_Draw_color(255,0,0);
     for (i=my_lcd.Get_Display_Height()-17; i>16; i-=5)
    {
      my_lcd.Draw_Line(my_lcd.Get_Display_Width()-2, i, (i*k)-11, 16);
    }
    my_lcd.Set_Draw_color(0,255,255);
    for (i=my_lcd.Get_Display_Height()-16; i>16; i-=5)
    {
        my_lcd.Draw_Line(1, i, (my_lcd.Get_Display_Height()-17)*k+10-(i*k), 16);
    }
    my_lcd.Set_Draw_color(0,255,255);
    for (int i=15; i<my_lcd.Get_Display_Height()-17; i+=5)
    {
        my_lcd.Draw_Line(my_lcd.Get_Display_Width()-2, i, (my_lcd.Get_Display_Height()-17)*k+10-(i*k), my_lcd.Get_Display_Height()-17);
    }
    return micros()- time_start;
}

// Draw some random pixels
unsigned long show_random_pixels(void)
{
    uint16_t i;
    unsigned long time_start = micros();
    for(i = 0;i< 10000;i++)
    {
       my_lcd.Set_Draw_color(random(255),random(255),random(255));
       my_lcd.Draw_Pixel(2+random(my_lcd.Get_Display_Width()-4),17+random(my_lcd.Get_Display_Height()-34));
    }
    return micros()- time_start;
}

// Draw some random lines
unsigned long show_random_lines(void)
{
    uint16_t i;
    unsigned long time_start = micros();
    for(i = 0;i< 300;i++)
    {
       my_lcd.Set_Draw_color(random(255),random(255),random(255));
       my_lcd.Draw_Line(2+random(my_lcd.Get_Display_Width()-4),17+random(my_lcd.Get_Display_Height()-34),2+random(my_lcd.Get_Display_Width()-4),17+random(my_lcd.Get_Display_Height()-34));
    }
    return micros()- time_start;
}

// Draw some random rectangles
unsigned long show_random_rectangles(void)
{
    uint16_t i;
    unsigned long time_start = micros();
    for(i = 0;i< 150;i++)
    {
       my_lcd.Set_Draw_color(random(255),random(255),random(255));
       my_lcd.Draw_Rectangle(2+random(my_lcd.Get_Display_Width()-4),17+random(my_lcd.Get_Display_Height()-34),2+random(my_lcd.Get_Display_Width()-4),17+random(my_lcd.Get_Display_Height()-34));
    }
    return micros()- time_start;
}

// Draw some random round rectangles
unsigned long show_random_round_rectangles(void)
{
    uint16_t i;
    unsigned long time_start = micros();
    for(i = 0;i< 150;i++)
    {
       my_lcd.Set_Draw_color(random(255),random(255),random(255));
       my_lcd.Draw_Round_Rectangle(2+random(my_lcd.Get_Display_Width()-4),17+random(my_lcd.Get_Display_Height()-34),2+random(my_lcd.Get_Display_Width()-4),17+random(my_lcd.Get_Display_Height()-34),5);
    }
    return micros()- time_start;
}

// Draw some random circles
unsigned long show_random_circles(void)
{
    uint16_t i;
    unsigned long time_start = micros();
    for(i = 0;i< 150;i++)
    {
       my_lcd.Set_Draw_color(random(255),random(255),random(255));
       my_lcd.Draw_Circle(41+random(my_lcd.Get_Display_Width()-82), 56+random(my_lcd.Get_Display_Height()-112), random(40));
    }
    return micros()- time_start;
}

// Draw some random triangles
unsigned long show_random_triangles(void)
{
    uint16_t i;
    unsigned long time_start = micros();
    for(i = 0;i< 150;i++)
    {
       my_lcd.Set_Draw_color(random(255),random(255),random(255));
       my_lcd.Draw_Triangle(2+random(my_lcd.Get_Display_Width()-4),17+random(my_lcd.Get_Display_Height()-34),2+random(my_lcd.Get_Display_Width()-4),17+random(my_lcd.Get_Display_Height()-34),2+random(my_lcd.Get_Display_Width()-4),17+random(my_lcd.Get_Display_Height()-34));
    }
    return micros()- time_start;
}

// Draw some random bit maps
unsigned long show_random_bit_map(void)
{
    uint16_t buf[48],i;
    unsigned long time_start = micros();
    int16_t len = (my_lcd.Get_Display_Height()*3/4)/6;
    for(i = 0;i< 48; i++)
    {
       my_lcd.Set_Draw_color(random(255), random(255), random(255));
       buf[i] = my_lcd.Get_Draw_color();
    }
    for(i = 1;i<=6;i++)
    {
        my_lcd.Draw_Bit_Map(my_lcd.Get_Display_Width()/2-1-((len/2)*4/3)*i, my_lcd.Get_Display_Height()/2-1-(len/2)*i, 8, 6, buf, i*(len/6));
        delay(100);
    }
    return micros()- time_start;
}

//Clear the screen
void clear_screen(void)
{
   delay(2000);
   my_lcd.Set_Draw_color(0, 0, 0);
   my_lcd.Fill_Rectangle(1, 16, my_lcd.Get_Display_Width()-2, my_lcd.Get_Display_Height()-17);
}

unsigned long (*show_function[])(void) =
 {
                                          show_text,
                                          show_triangle_function,
                                          show_sinewave,
                                          show_fill_rectangle,
                                          show_fill_round_rectangle,
                                          show_fill_circle,
                                          show_fill_triangle,
                                          show_grid_lines,
                                          show_random_pixels,
                                          show_random_lines,
                                          show_random_rectangles,
                                          show_random_round_rectangles,
                                          show_random_circles,
                                          show_random_triangles,
                                          show_random_bit_map,
                                          };
uint8_t *show_str[]=
 {
                       "show text                    :",
                       "show triangle function       :",
                       "show sinewave                :",
                       "show fill rectangle          :",
                       "show fill round rectangle    :",
                       "show fill circle             :",
                       "show fill triangle           :",
                       "show grid lines              :",
                       "show random pixels           :",
                       "show random lines            :",
                       "show random rectangles       :",
                       "show random round rectangles :",
                       "show random circles          :",
                       "show random triangles        :",
                       "show random bit_map          :"
                     };

//display the running time of programs
unsigned long show_total_time(void)
{
     uint16_t i;
     unsigned long buf[15];
     unsigned long time_start = micros();
     for(i = 0;i< 15;i++)
     {
        buf[i] = show_function[i]();
        clear_screen();
     }
     for(i = 0;i<15; i++)
     {
         my_lcd.Set_Text_colour(255, 165, 0);
         my_lcd.Set_Text_Size(1);
         my_lcd.Set_Text_Mode(1);
         my_lcd.Print_String(show_str[i], (my_lcd.Get_Display_Width()-260)/2-1, (my_lcd.Get_Display_Height()-150)/2+i*10-1);
         my_lcd.Set_Text_colour(0, 255, 0);
         my_lcd.Print_Number_Int(buf[i], (my_lcd.Get_Display_Width()-260)/2-1+200, (my_lcd.Get_Display_Height()-150)/2+i*10-1, 0, ' ', 10);
     }
     delay(5000);
     return micros()- time_start;
}

//display ending and total running time
void show_end(unsigned long run_time)
{
    my_lcd.Fill_Screen(0, 255, 255);
    my_lcd.Set_Draw_color(255, 0, 0);
    my_lcd.Fill_Round_Rectangle(my_lcd.Get_Display_Width()/2-1-120+1, my_lcd.Get_Display_Height()/2-1-60+1, my_lcd.Get_Display_Width()/2-1+120-1, my_lcd.Get_Display_Height()/2-1+60-1,5);
    my_lcd.Set_Text_colour(0, 255, 255);
    my_lcd.Set_Text_Size(1);
    my_lcd.Set_Text_Mode(1);
    my_lcd.Print_String("Running over!", CENTER, my_lcd.Get_Display_Height()/2-1-40);
    my_lcd.Print_String("That's ok!", CENTER, my_lcd.Get_Display_Height()/2-1-30);
    my_lcd.Print_String("After a few seconds,", CENTER, my_lcd.Get_Display_Height()/2-1-20);
    my_lcd.Print_String("it will restart.", CENTER, my_lcd.Get_Display_Height()/2-1-10);
    my_lcd.Print_String("Please wait ...", CENTER, my_lcd.Get_Display_Height()/2-1);
    my_lcd.Set_Text_colour(255, 255, 0);
    my_lcd.Print_String("Total runtime(us):  ", my_lcd.Get_Display_Width()/2-1-90, my_lcd.Get_Display_Height()/2-1+40);
    my_lcd.Set_Text_colour(0, 255, 0);
    my_lcd.Print_Number_Int(run_time, my_lcd.Get_Display_Width()/2-1+30, my_lcd.Get_Display_Height()/2-1+40, 0, ' ', 10);
    delay(10000);
}

void setup()
{
  my_lcd.Init_LCD();
  my_lcd.Fill_Screen(0x0);
  my_lcd.Set_Rotation(1);
}

void loop()
{
    unsigned long total_time;
    my_lcd.Fill_Screen(0x0);
    total_time = show_total_time();
    show_end(total_time);
}

Arduino

این کد جهت تست نمایشگر می‌باشد و انواع اشکال و طرح‌های مختلف را به صورت گرافیکی نمایش می‌دهد.

آموزش های مشابه

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد.
