آموزش راه اندازی ماژول موتور ویبره با آردوینو

فهرست مطالب

ویژگی های ماژول لرزش و ویبره

 موتور ویبره وسیله ای برای ایجاد ارتعاش یا لرزش برای دستگاه های مختلف می‌باشد که انواع متفاوتی دارد. این ماژول کوچک، از یک موتور ویبره با کیفیت بالا استفاده می‌کند. با استفاده از موتور لرزش و ویبره VIBRATION، می‌توانید به راحتی برخی پروژه‌های آردوینو مانند آلارم و ربات‌های ویبره را به انجام برسانید. با افزایش مقدار ورودی، موتور مانند تلفن همراه شما ویبره خواهد کرد. شما می‌توانید با استفاده از سیگنال دیجیتال یا PWM، شدت ویبره یا حالت خاموش و روشن شدن آن را کنترل کنید. این ماژول دارای یک نشانگر غیر شنیدنی است و شدت ویبره آن کاملا مشهود است. این ماژول به راحتی می تواند سیگنال الکتریکی را به ارتعاش مکانیکی تبدیل کند.

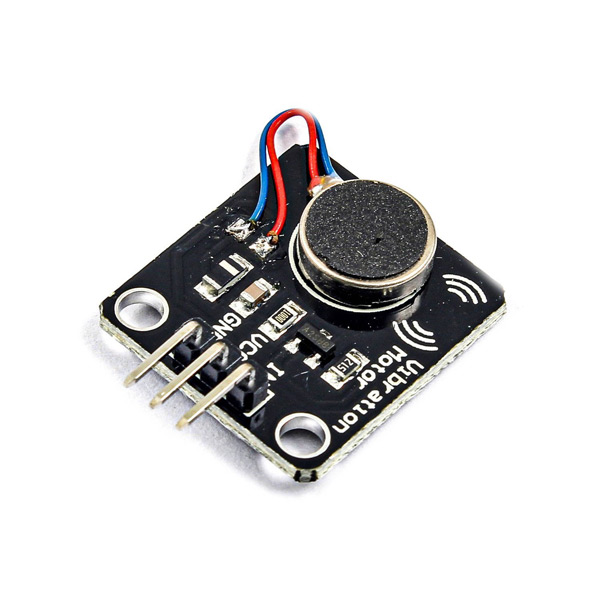

سنسور لرزش و ویبره VIBRATION MOTOR

معرفی پایه ها (Pinout) ماژول موتور ویبره

ماژول  موتور ویبره دارای 3 پایه به شرح زیر است:

  • VCC: تغذیه ماژول – 5 ولت
  • GND: زمین
  • IN: ورودی

پین اوت (Pinout) این ماژول را می توانید در تصویر زیر مشاهده کنید.

پین اوت Pinout ماژول VIBRATION

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

آردوینو UNO R3 × 1
ماژول لرزش و ویبره VIBRATION MOTOR × 1
سیم جامپرe × 1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی ماژول لرزش با آردوینو

گام اول: سیم بندی

مطابق مدار زیر، ماژول را به آردوینو وصل کنید.

سیم بندی مدار اتصال موتور Vibration به آردوینو

گام دوم: کد

کد زیر را روی برد آردوینوی خود آپلود کنید.

    /*
  modified on Sep 8, 2020
  Modified by MohammedDamirchi from Arduino Examples

Home

*/


// the setup routine runs once when you press reset:
void setup() {
  pinMode(2, OUTPUT);
}

// the loop routine runs over and over again forever:
void loop() {
  digitalWrite(2, HIGH);
  delay(500);
  digitalWrite(2, LOW);
  delay(1000);

}
