آموزش راه اندازی ماژول سنسور الکتروکاردیوگرافی ECG – ضربان قلب AD8232 با آردوینو

فهرست مطالب

  1. ویژگی های ماژول سنسور الکتروکاردیوگرافی ECG - ضربان قلب AD8232
    1. AD8232 ECG Module Datasheet
    2. تحلیل سیگنال قلب
  2. معرفی پایه های (Pinout) ماژول سنسور الکتروکاردیوگرافی ECG - ضربان قلب AD8232
  3. لوازمی که به آن احتیاج دارید
    1. قطعات مورد نیاز
    2. نرم افزارهای مورد نیاز
  4. راه اندازی ماژول سنسور الکتروکاردیوگرافی ECG - ضربان قلب AD8232 با آردوینو
    1. گام اول: سیم بندی
    2. نحوه اتصال الکترود ها
    3. گام دوم: کد

ویژگی های ماژول سنسور الکتروکاردیوگرافی ECG - ضربان قلب AD8232

 با استفاده از سنسور AD8232 می‌توانید سیگنال‌های الکتروکاردیوگرافی یا نوار قلب (ECG) را مشاهده کنید. با بررسی سیگنال‌های مذکور می‌توان اطلاعات مفیدی از وضعیت عملکرد قلب مانند ضربان قلب، ریتم قلب و سایر اطلاعات در مورد وضعیت قلب به دست آورد.

این ماژول از یک طرف به میکروکنترلر و از طرف دیگر با استفاده از 3 الکترود مخصوص به نقاط مشخصی از بدن متصل می‌شود. سیگنال دریافتی از طریق الکترودها را می‌توان در پایه خروجی آنالوگ این ماژول مشاهده کرد.

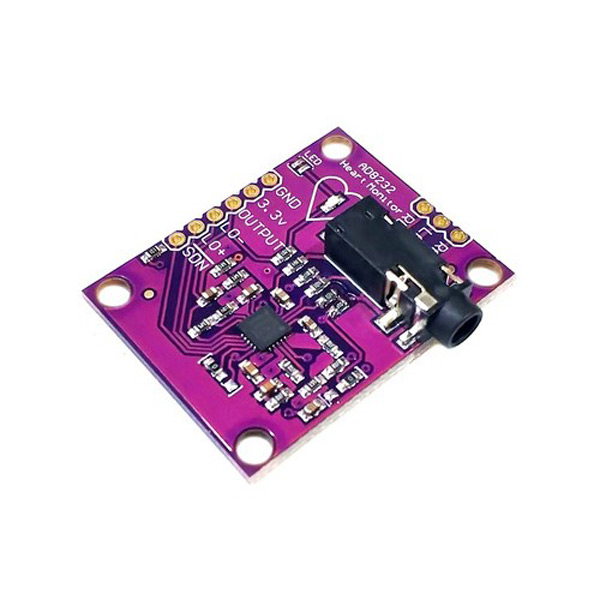

سنسور الکتروکاردیوگرافی ECG - ضربان قلب AD8232

دیتاشیت سنسور AD8232 را می‌توانید از اینجا دانلود کنید.

Icon

AD8232 ECG Module Datasheet

1 file(s) 669.75 KB
Download

تحلیل سیگنال قلب

ECG را می‌توان با مطالعه اجزای شکل موج آن، تجزیه و تحلیل کرد. این اجزا فعالیت الکتریکی قلب را نشان می‌دهند. شکل زیر شکل موج یک سیگنال قلب را نشان می‌دهد:

اولین موج روبه بالا در منحنی ECG موج P می‌باشد. این موج انقباض دهلیزی را نشان می‌دهد. در ادامه مجموعه QRS، ناشی از دپولاریزاسیون و انقباض بطنی می‌باشد. در آخر نیز موج آخر به نام T پولاریزاسیون مجدد بطنی را نشان می‌دهد.

معرفی پایه های (Pinout) ماژول سنسور الکتروکاردیوگرافی ECG - ضربان قلب AD8232

پایه های سنسور AD8232  به شرح زیر است:

  • Power Supply 3.3v :3v
  • Ground :GND
  • Analog Output Signal :OUTPUT
  • -Leads-off Detect – :LO
  • +Leads-off Detect + :LO
  • Shutdown :SDN

پین اوت (Pinout) این ماژول را می‌توانید در تصویر زیر مشاهده کنید.

پین اوت Pinout ماژول AD8232

لوازمی که به آن احتیاج دارید

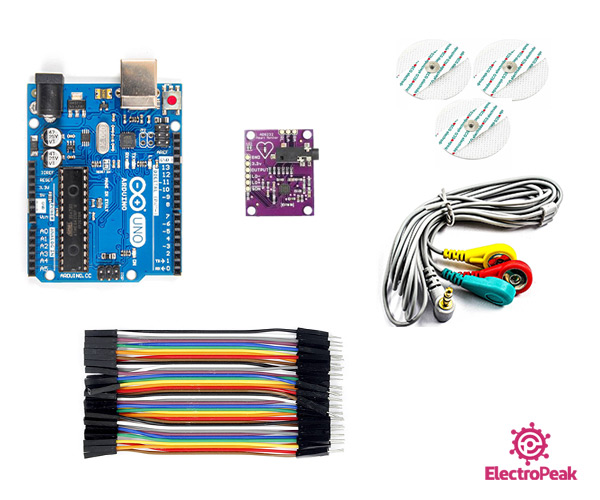

قطعات مورد نیاز

آردوینو UNO R3 × 1
ماژول سنسور الکتروکاردیوگرافی ECG - ضربان قلب AD8232 × 1
الکترود ویژه سنسورهای الکتروکاردیوگرافی ECG ،EKG و EMG × 1
پد مخصوص سنسورهای عصب و عضله و الکتروکاردیوگرافی ECG و EMG - بسته 10 تایی × 1

نرم افزارهای مورد نیاز

آردوینو IDE

راه اندازی ماژول سنسور الکتروکاردیوگرافی ECG - ضربان قلب AD8232 با آردوینو

گام اول: سیم بندی

مطابق مدار زیر ماژول را به آردوینو متصل کنید.

سیم بندی مدار اتصال AD8232 ه آردوینو

نحوه اتصال الکترود ها

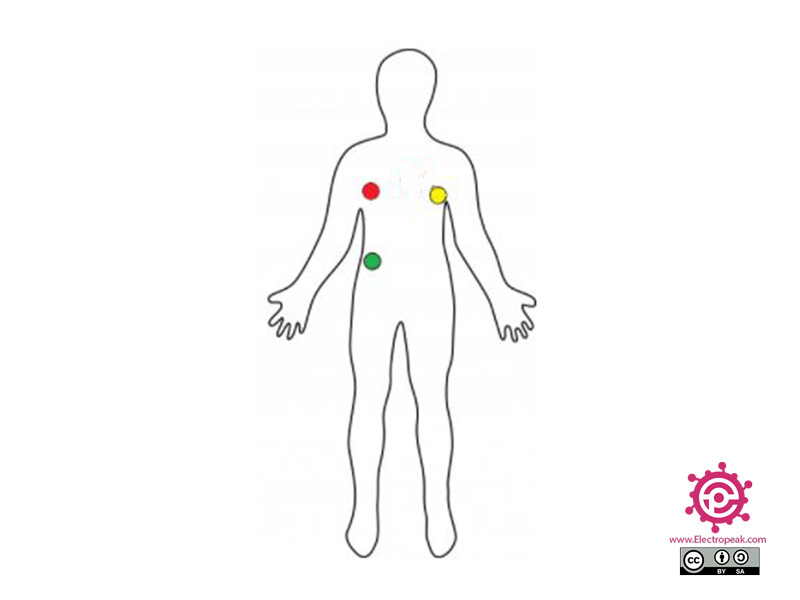

برای به دست آوردن شکل موج مناسب بایستی الکترودها را از طریق پدهای مخصوص و با رعایت ترتیب رنگی آنها ، مانند شکل زیر بر روی بدن قرار دهید:

گام دوم: کد

کد زیر را روی آردوینو خود آپلود کنید.

  /*
  AD8232-ECG-Sensor-Module
  modified on 09 Feb 2021
  by Amir Mohammad Shojaee @ Electropeak
  Home<iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted" style="position: absolute; clip: rect(1px, 1px, 1px, 1px);" title="&#8220;Home&#8221; &#8212; Electropeak" src="https://electropeak.com/learn/embed/#?secret=IvR4emzrch" data-secret="IvR4emzrch" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>

*/


void setup() {
// initialize the serial communication:
Serial.begin(9600);
pinMode(10, INPUT); // Setup for leads off detection LO +
pinMode(11, INPUT); // Setup for leads off detection LO -

}

void loop() {

if((digitalRead(10) == 1)||(digitalRead(11) == 1)){
Serial.println('!');
}
else{
// send the value of analog input 0:
Serial.println(analogRead(A0));
}
//Wait for a bit to keep serial data from saturating
delay(20);
}
Arduino

سیگنال خروجی ماژول را از طریق یک ورودی آنالوگ در Serial plotter نمایش می‌دهیم. هر چه زمان delay را بیشتر کنید، سیستم آهسته تر می‌شود ولی در عوض می‌توانید شکل موج را با جزئیات بیشتری مشاهده کنید.

تصویر زیر شکل موج سیگنال خروجی ماژول با زمان تاخیر 20ms می‌باشد:
