ماژول سنسور ضربان قلب

[SEN-22-004]
گارانتی اصالت و سلامت فیزیکی کالا جزئیات
موجودی: موجود نیست
کد انبار
SEN-22-004

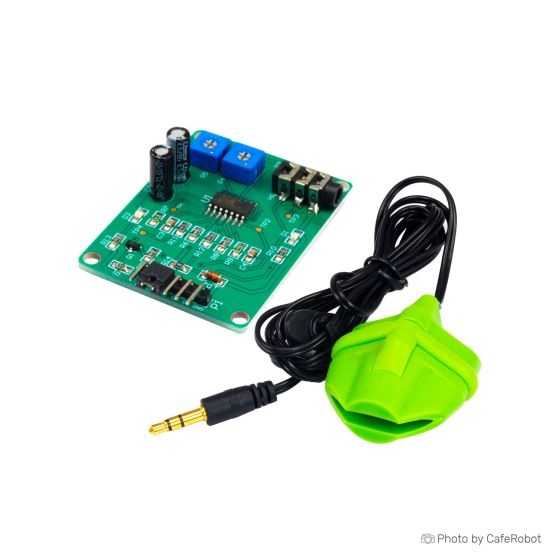

ماژول سنسور ایزی پالس برای کاربردهای سرگرمی و آموزشی طراحی شده است. و به عنوان یک تکنیک غیر تهاجمی برای نشان دادن قانون پلتیسموگرافی (PPG) جهت تشخیص موج پالس قلبی عروقی از طریق سر انگشت به کار می رود. این ماژول از یک مد انتقال سنسور پراب (PPG (HRM-2511E استفاده می کند. و از یک منبع نور مادون قرمز برای پرتو افشانی انگشت در یک طرف آن و آشکارساز نور در طرف دیگر برای اندازه گیری کوچکترین تغییرات در شدت نور انتقالی به علت تغییر در مقدار خون داخل بافت بهره می برد. تجهیزات رو برد شکل موج آنالوگ PPG صاف و فیلترشده به علاوه یک پالس دیجیتال خروجی بطوریکه هردو آنها با ضربان قلب سنکرون هستند را فراهم می آورند.

مشخصات فنی ماژول سنسور ضربان قلب :

  • سیگنال خروجی پایدار PPG
  • آپ امپ MCP6004 برمبنای سنجش دقیق با قابلیت خروجی ریل به ریل برای ماکزیمم نوسان سیگنال خروجی
  • دارای خروجی آنالوگ و دیجیتال جداگانه
  • دارای پتانسیوتر کنترل بهره برای خروجی آنالوگ
  • دارای کنترل پهنای باند برای خروجی دیجیتال
  • تست پوینت اضافی روی برد برای آنالیز سیگنال در مراحل مختلف سنجش
  • قابل راه اندازی در ولتاژ 3.3V و 5V
Write Your Own Review
تنها کاربرانی که ثبت نام کرده اند می توانند دیدگاه خود را بنویسند. لطفا وارد شوید یا یک حساب کاربری ایجاد کنید
پرسش و پاسخ
سلام این ماژول چطور روی رزبری نصب میشه پروژه اجرا شده ان را چطور میشه گیر اورد

سلام لطفا سوالات فنی را در بخش انجمن سایت کافه ربات مطرح بفرمایید . متشکرم

با سلام آیا قسمت سنسور ضد آب است؟ قصد دارم تا سیگنال را به بیگل بون بلک بفرستم تا آن را روی ال سی دی نمایش بدهم. آیا مشکلی با این بورد ندارد؟

سلام خیر ضدآب نیست برای استفاده با برد مورد نظر شما هم مشکلی پیش نخواهد آمد. خروجی این سنسور دیجیتالی است و سازگار با این برد است.
