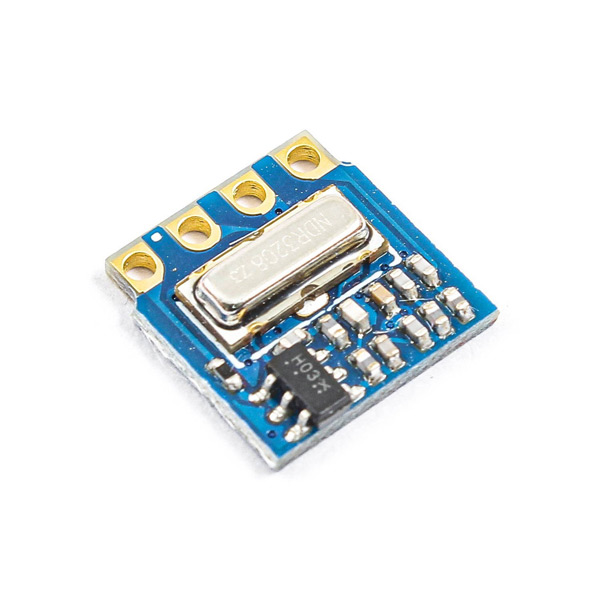

ویژگی های ماژول فرستنده H34A
در بسیاری از مواقع نیاز است که تجهیزات الکترونیکی به صورت بی سیم به یکدیگر متصل شوند. در این مواقع از تجهیزات Radio Frequency یا به اختصار RF استفاده میشود. RF ها شامل تمامی امواج رادیویی هستند که با توجه به فرکانس و دامنه میتوانند فاصلههای مختلفی را طی کنند و به گیرنده برسند.
ماژول H34A در دو نوع مختلف 433MHz و 315MHz تولید میشود.
نکته
تمامی ماژولهایی که از باند فرکانسی 315/433 مگاهرتز استفاده میکنند میتوانند با یکدیگر صحبت کنند و هیچ گونه امنیت اطلاعاتی در این نوع ارتباط وجود ندارد. در صورتی که نیاز به امنیت باشد، باید در فرستنده و گیرنده از کد گذاری (قفل گذاری) استفاده شود.
توجه
این ماژول فقط ارسالکننده اطلاعات میباشد و نمیتواند اطلاعات را دریافت کند. پس در سمت گیرنده از یکی انواع گیرندههای رادیویی با توجه فرکانس فرستنده استفاده میکنیم.
معرفی پایه ها (Pinout) ماژول فرستنده H34A
ماژول فرستنده H34A دارای 4 پایه به شرح زیر است:
- VIN: تغذیه ماژول
- GND: زمین
- Data: خط داده ارسالی یا دریافتی
- ANT: آنتن (اتصال به صورت اختیاری می باشد)
لوازمی که به آن احتیاج دارید
قطعات مورد نیاز
نرم افزارهای مورد نیاز
راه اندازی ماژول فرستنده H34A با آردوینو
گام اول: سیم بندی
مطابق مدار زیر، ماژول را به آردوینو وصل کنید.
گام دوم: نصب کتابخانه
کتابخانه زیر را بر آردوینوی خود نصب کنید.
توجه
اگر نیاز به راهنمایی بیشتر برای نصب کتابخانه بر روی آردوینو دارید، می توانید به آموزش نصب کتابخانه بر آردوینو مراجعه کنید.
گام سوم: کد
کد زیر را بر روی آردوینوی خود آپلود کنید.
/*
Example for different sending methods
https://github.com/sui77/rc-switch/
*/
#include <RCSwitch.h>
RCSwitch mySwitch = RCSwitch();
void setup() {
Serial.begin(9600);
// Transmitter is connected to Arduino Pin #10
mySwitch.enableTransmit(10);
// Optional set protocol (default is 1, will work for most outlets)
// mySwitch.setProtocol(2);
// Optional set pulse length.
// mySwitch.setPulseLength(320);
// Optional set number of transmission repetitions.
// mySwitch.setRepeatTransmit(15);
}
void loop() {
/* See Example: TypeA_WithDIPSwitches */
mySwitch.switchOn("11111", "00010");
delay(1000);
mySwitch.switchOff("11111", "00010");
delay(1000);
/* Same switch as above, but using decimal code */
mySwitch.send(5393, 24);
delay(1000);
mySwitch.send(5396, 24);
delay(1000);
/* Same switch as above, but using binary code */
mySwitch.send("000000000001010100010001");
delay(1000);
mySwitch.send("000000000001010100010100");
delay(1000);
/* Same switch as above, but tri-state code */
mySwitch.sendTriState("00000FFF0F0F");
delay(1000);
mySwitch.sendTriState("00000FFF0FF0");
delay(1000);
delay(20000);
}
این کد جهت تست ارتباط مابین فرستنده و گیرنده رادیویی میباشد.
در سریال مانیتور گیرنده اطلاعات ارسالی را مشاهده میکنید.
