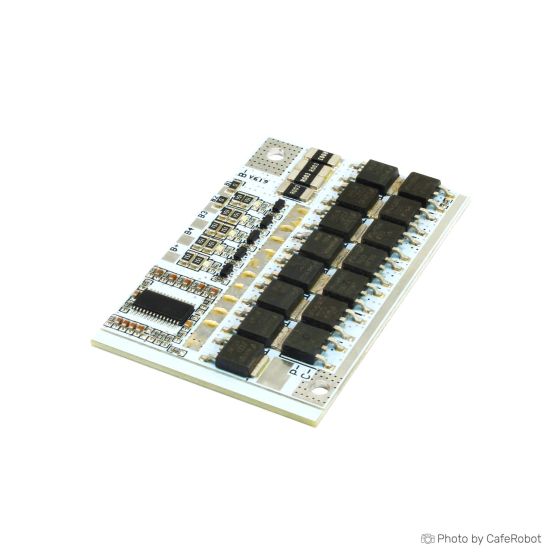

ماژول محافظ شارژ باتری لیتیومی 3 سل، 4 سل، 5 سل 100A
ماژول محافظ شارژ باتری لیتیومی 3 سل، 4 سل، 5 سل 100A یک برد مدیریت باتری (BMS) قدرتمند و با قابلیت استفاده در انواع مختلف باتری‌های لیتیومی 18650 است. این ماژول محافظ به‌ویژه برای سیستم‌های باتری که نیاز به حفاظت در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و جریان اضافی دارند، طراحی شده است. با ظرفیت جریان تخلیه مستمر 100 آمپر، این ماژول مناسب برای کاربردهای پرقدرت و پروژه‌های انرژی‌بر است. همچنین، دارای قابلیت بالانس سلول‌ها و سیستم‌های حفاظتی متنوعی است که از باتری‌ها در برابر آسیب‌های احتمالی محافظت می‌کند.
مشخصات فنی ماژول محافظ شارژ باتری لیتیومی 3 سل، 4 سل، 5 سل 100A
- ولتاژ حفاظت در برابر اضافه‌بار سلول تک: 3.61-3.69V
- ولتاژ بازیابی حفاظت در برابر اضافه‌بار سلول تک: 3.5-3.6V
- تاخیر حفاظت در برابر اضافه‌بار: 1.5-2.5 ثانیه
- ولتاژ حفاظت در برابر دشارژ بیش از حد سلول تک: 2.27-2.43V
- ولتاژ بازیابی حفاظت در برابر دشارژ بیش از حد: 2.45-2.65V
- حداکثر جریان حفاظت در برابر اضافه‌بار: 100A
- حداکثر جریان حفاظت در برابر دشارژ بیش از حد: 100A
- تاخیر حفاظت در برابر دشارژ بیش از حد: 0.5-1.5 ثانیه
- حفاظت دما: دارد، رابط کنترل دما
- حفاظت در برابر خاموش شدن: دارد
- حفاظت در برابر کمبود: دارد
- تاخیر کمبود: 100-600 میکروثانیه
- حالت بازیابی حفاظت در برابر اتصال کوتاه: قطع بار
- جریان تخلیه تماس: 80A
- جریان تخلیه سیناپتیک: 60A
- جریان شارژ: 60A
- توابع بالانس: دارد
- آمپر بالانس (جریان): 50 میلی‌آمپر
ویژگی‌های ماژول محافظ شارژ باتری لیتیومی 3 سل، 4 سل، 5 سل 100A

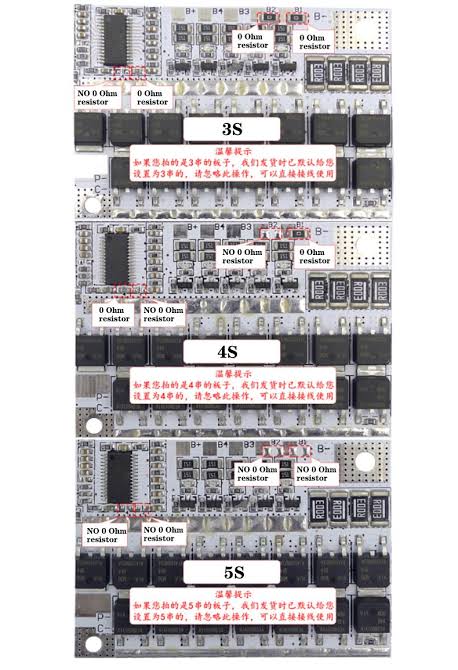

- این ماژول محافظ مناسب برای باتری‌های لیتیومی 3S، 4S و 5S است.
- پشتیبانی از محافظت در برابر اضافه‌بار، دشارژ بیش از حد، شارژ بیش از حد، اتصال کوتاه و بالانس سلول‌ها
- استفاده از 15 عدد ترانزیستور MOS با مقاومت بسیار پایین (8 عدد برای تخلیه و 7 عدد برای شارژ)
- در حالت پورت مشترک (Same port) می‌تواند جریان تخلیه 60 آمپر و جریان شارژ 60 آمپر را پشتیبانی کند
- در حالت پورت مختلف (Different port) می‌تواند جریان تخلیه 80 آمپر و جریان شارژ 60 آمپر را پشتیبانی کند
- سازگار با باتری‌های لیتیومی مختلف از جمله LMO، باتری‌های لیتیوم سه‌گانه و LCO
For those requiring robust power management in their battery systems, the 3S/4S/5S 12V 100A BMS 18650 Lithium Battery Protection Board is an exceptional choice. This versatile BMS board is designed to cater to a range of configurations — 3-series (3S), 4-series (4S), and 5-series (5S) — making it a universal fit for several types of 18650 lithium battery packs. The standout feature of this board is its impressive continuous discharge current capability of 100A, which makes it suitable for high-power applications that demand a significant energy draw. It ensures the safety and efficiency of your battery pack by providing essential protections against overcharging, over-discharging, and short circuits, as well as overcurrent scenarios.
The 3S/4S/5S 12V 100A BMS 18650 Lithium Battery Protection Board is designed with both the enthusiast and the professional in mind, providing a high degree of flexibility and safety for a wide array of power-intensive projects. Whether you're assembling a large-capacity portable power bank, designing an electric vehicle battery system, or setting up a solar power storage unit, this BMS board is built to handle substantial power loads while maintaining the integrity of your battery cells. Its durable construction and easy integration mean that you can install it with confidence, knowing that it will contribute to the longevity and reliability of your power system.
Specification of 3S/4S/5S 12V 100A BMS 18650 Lithium Battery Protection Board:
- Single-cell battery overload protect voltage: 3.61-3.69V
- Single-cell battery overload protects voltage recovery: 3.5-3.6V
- Overload protection delay: 1.5-2.5s
- Single-cell battery over-discharge protect voltage: 2.27-2.43V
- Single-cell battery over-discharge protect voltage recover: 2.45-2.65V
- Overload protect Current: 100A
- Over-discharge protection Current: 100A
- Over-discharge protect delay: 0.5-1.5s
- Temperature protection: Yes, it has a Temperature control interface.
- Power off protect: Yes
- Scarcity protection: Yes
- Delay shortage: 100-600 us
- Shortage protects recover mode: Off-load release.
- Current discharge contact: 80A
- Synopline discharge current: 60A
- Charging current: 60A
- Function balance: yes
- Balance Ampere (Current): 50MA
Features of 3S/4S/5S 12V 100A BMS 18650 Lithium Battery Protection Board:
- This protection board is 3s 4s 5s in common use lithium battery protection board.
- Specified chip, stable performance, support disconnection protection, over-current protection, over-discharge protection, overcharge protection, with balance, etc.
- A common use for “same port” and “different port”, the protection board uses 15 high-power of ultra-low resistance MOS tubes (discharge of 8, charging 7), in the same port mode can support the discharge current 60A, charging current 60A; different port mode discharge current 80A, charging current 60A.
- Can use for LMO.Ternary lithium battery.LCO(3.7V)battery packs etc.
