توجه : حتما تمامی عکس های محصول را مشاهده بفرمایید.
این ماژول تمام سینوسی می باشد و در زیر اسیلوسکوپ چک شده است. اگر نیاز به شبه سینوسی یا مربعی دارید سایر محصولات را بررسی بنمایید.
وصل کردن باتری اسیدی ماشین به اینورتر
ولتاژ ورودی برق اینورتر سینوسی
توجه : استفاده از منبع تغذیه برای روشن کردن ماژول باعث سوختن ماسفت های خروجی می شود. حتما از باتری اسیدی استفاده بنمایید. علتش چیست را در اینجا بخوانید.
توجه: در زمان روشن کردن محصول خروجی به موتور یا هر مصرف کننده ای وصل نباشد و اجازه بدهید حداقل 5 الی 10 ثانیه خروجی ماژول شارژ بشود و سپس مصرف کننده را وصل بنمایید.
توجه: نسخه 12 ولت دارای پیچ تنظیم حداقل ولتاژ باتری می باشد که میتوانید تنظیم بنمایید.
توجه: باتری مناسب این محصول باتری سیلد اسید از نوع UPS می باشد و امکان استفاده باتری لیتیوم فسفات آهن به دلیل شباهت نیز امکان پذیر می باشد.
نصب باتری لیتیوم پلیمر پیشنهاد نمیشود (با دانش خود نصب بنمایید) برای اطلاعات بیشتر لینک های بالا را مطالعه بفرمایید.
توجه: نسخه های ولتاژ بالاتر بازدهی بهتری نسبت به ولتاژ پایین تر دارند چون فشار کمتری برای افزایش ولتاژ دارند.

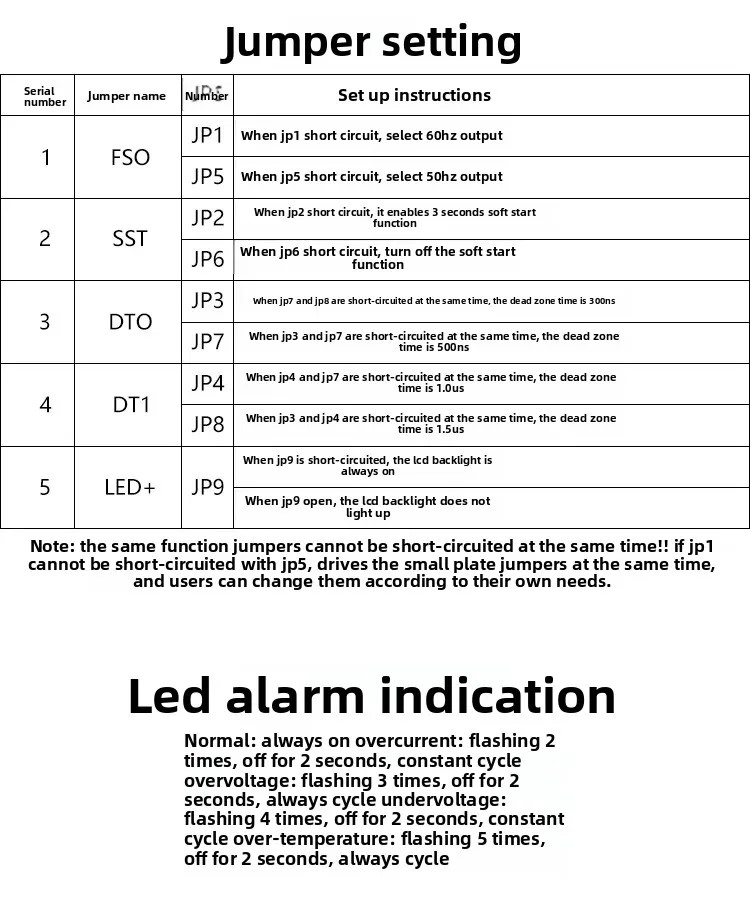

اگر اطلاعات بیشتری در مورد تنظیم و امکانات این برد میخواهید به این لینک مراجعه بفرمایید.
ماژول اینورتر تمام موج سینوسی DC به AC افزاینده - 1000 وات، از 12/24/48 ولت به 220/110 ولت یک اینورتر کارآمد و قابل اعتماد است که برای تبدیل ورودی 12/24/48 ولت DC به خروجی 220/110 ولت AC طراحی شده است. این ماژول یک موج سینوسی خالص تولید می‌کند که باعث می‌شود با دستگاه‌های الکترونیکی حساس سازگاری کامل داشته باشد. با توان پیک 1000 وات و توان واقعی 600 وات، این اینورتر برای کاربردهای مختلف مناسب است. این دستگاه مجهز به ویژگی‌های ایمنی ضروری برای محافظت در برابر اضافه‌ولتاژ و اتصال کوتاه می‌باشد.
مشخصات فنی ماژول اینورتر تمام موج سینوسی DC به AC افزاینده - 1000 وات
- موج شکل: سینوسی خالص - تمام موج سینوسی
- ولتاژ ورودی: 12/24/48V DC قابل انتخاب
- ولتاژ خروجی: 220V/110V AC قابل تنظیم
- توان پیک: 1000W
- توان واقعی: 600W
- فرکانس: 50Hz از قبل تنظیم شده
- ابعاد:171x119x52 mm
نکات مهم در استفاده در 12 ولت
- این اینورتر فقط باید به یک باتری 12 ولتی متصل شود. ولتاژ بیش از 16 ولت باعث آسیب به برد می‌شود.
- قطبیت درست را رعایت کرده و از سیم‌های مسی چهارخانه استاندارد با طول کمتر از یک متر استفاده کنید.
- مصرف برق را بر اساس ظرفیت باتری تنظیم کنید.
- صفحه‌پایه باید با استفاده از ورق‌های پلاستیکی یا فوم عایق‌بندی شود تا از اتصال کوتاه جلوگیری شود.
- این اینورتر عملکرد شارژر ندارد و نباید به برق شبکه متصل شود.
- این دستگاه دارای حفاظت در برابر اتصال کوتاه و اضافه‌بار است، اما باید احتیاط‌های اضافی برای جلوگیری از آسیب‌دیدگی انجام شود.
کاربردهای ماژول اینورتر تمام موج سینوسی DC به AC افزاینده
این ماژول اینورتر برای انواع کاربردها مناسب است که نیاز به تبدیل ولتاژ DC به AC دارند. از آن می‌توان در سیستم‌های خورشیدی، تأمین برق اضطراری، دستگاه‌های الکترونیکی حساس و سایر تجهیزات نیازمند ولتاژ AC استفاده کرد.
| Operating Voltage (V) | 12V, 24V, 48V |
|---|---|
| Dimensions (mm) | 171x119x52 mm |
| Converter Type | Inverter (DC-AC) |
| Input Voltage (V) | 12/24/48V DC |
| Output Voltage (V) | 110V, 220V AC |
| Power Rating (W) | 1000W |
| Protection | Overload, Short circuit, Overvoltage |
| Application | Emergency power supply, Equipment requiring AC voltage, Sensitive electronic devices, Solar systems |
| Vout Adjustable | Yes |
| Component Type | Inverter |
