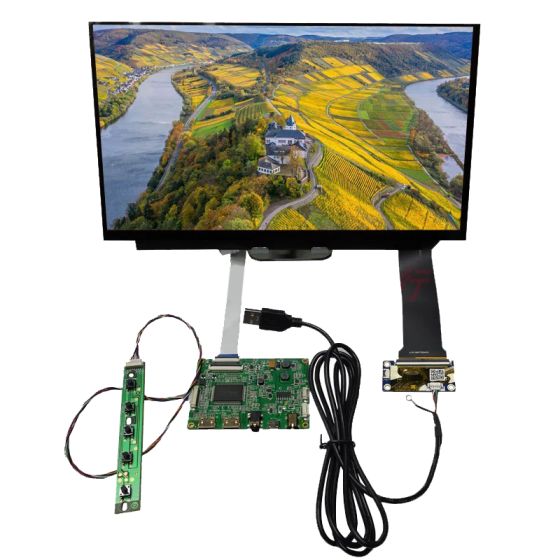

نمایشگر ۱۳.۳ اینچ Full HD IPS لمس خازنی به همراه درایور یک راهحل صفحهنمایش چندمنظوره و با عملکرد بالا برای برنامههای تعاملی است. این نمایشگر دارای رابط لمسی خازنی ۱۰ نقطهای است و با پلتفرمهای مختلفی مانند لینوکس، ویندوز و اندروید سازگار است. با رزولوشن ۱۹۲۰x۱۰۸۰، وضوح تصویر شگفتانگیز و زاویه دید وسیعی را ارائه میدهد. این ماژول شامل یک برد درایور برای ادغام آسان و انعطافپذیری در تأمین برق است.
مشخصات فنی نمایشگر ۱۳.۳ اینچ Full HD IPS لمس خازنی به همراه درایور
- پارامترهای پنل LCD:
- اندازه: ماژول a-Si TFT-LCD ۱۳.۳ اینچ
- رزولوشن: ۱۹۲۰ (RGB) × ۱۰۸۰
- مساحت نمایش: ۲۹۳.۷۶ میلیمتر × ۱۶۵.۲۴ میلیمتر
- ابعاد: ۲۹۹.۹۶ میلیمتر × ۱۸۶.۹۲ میلیمتر × ۲.۲ میلیمتر
- پرداخت سطح: سطح براق با پوشش سخت ۳H
- روشنایی: ۳۰۰ cd/m² (typ.)
- نسبت کنتراست: ۸۰۰:۱ (typ.)
- زاویه دید: ۸۵°/۸۵°/۸۵°/۸۵° (CR≥۱۰)
- مدل نمایش: همیشه سیاه، انتقالی
- رابط: ۳۰ پین eDP (۲ لاین)
- منبع تغذیه: ۳.۳V (typ.)
- دمای کاری: ۰°C تا ۵۰°C
- دمای ذخیرهسازی: -۲۰°C تا ۶۰°C
- پارامترهای پنل لمسی:
- نوع: لمس خازنی ۱۰ نقطهای، رابط USB
- ابعاد: ۳۰۲.۷۷ میلیمتر × ۱۷۷.۴۵ میلیمتر
- مساحت لمسی: ۲۹۴.۴ میلیمتر × ۱۶۵.۶ میلیمتر
- طول کابل: ۸۸.۰۴ میلیمتر
- سازگاری: نصب و استفاده آسان برای لینوکس، ویندوز ۷/۸/۱۰ و اندروید (هسته ۳.۱ یا بالاتر)
- پارامترهای برد درایور نمایشگر:
- چیپست: RTD2550
- رزولوشن: ۱۹۲۰x۱۰۸۰
- ابعاد: ۸۲ میلیمتر × ۶۰ میلیمتر × ۱.۲ میلیمتر
- ورودی: HDMI (سیگنالهای دیجیتال TMDS)
- خروجی: رابط پنل: ۳۰ پین FFC (فاصله ۰.۵ میلیمتر)
- جک هدفون: سوکت افقی
- ورودی برق: ۵V USB یا ۱۲V DC (ورودی برق دوگانه یا تک)
- ولتاژ صفحه نمایش: ۳.۳V
- مصرف برق در حالت آماده به کار: < ۰.۳W
- تنظیمات منوی OSD: روشنایی، کنتراست، اصلاح خودکار، فاز، ساعت، تنظیمات موقعیت و بازنشانی
- زبانهای منوی OSD: انگلیسی، چینی و غیره
- دکمههای کنترل: POWER، ENTER، MENU، UP، DOWN
The 13.3-inch Full HD IPS Touch Display Module is a versatile and high-performance screen solution for interactive applications. It features a 10-point capacitive touch interface and is compatible with multiple platforms, including Linux, Windows, and Android. With a resolution of 1920x1080, it offers stunning image clarity and a wide viewing angle. The module includes a driver board for easy integration and power flexibility.
Specifications of 13.3-inch Full HD IPS Touch Display Module
- LCD Panel Parameters:
- Size: 13.3-inch a-Si TFT-LCD module
- Resolution: 1920 (RGB) × 1080
- Display Area: 293.76mm × 165.24mm
- Dimensions: 299.96mm × 186.92mm × 2.2mm
- Surface Treatment: Mirror finish with 3H hard coating
- Brightness: 300 cd/m² (Typ.)
- Contrast Ratio: 800:1 (Typ.)
- Viewing Angles: 85°/85°/85°/85° (CR≥10)
- Display Mode: Always black, transmissive
- Interface: 30-pin eDP (2 lanes)
- Power Supply: 3.3V (Typ.)
- Operating Temperature: 0°C to 50°C
- Storage Temperature: -20°C to 60°C
- Touch Panel Parameters:
- Type: 10-point capacitive touch, USB interface
- Dimensions: 302.77mm × 177.45mm
- Touch Area: 294.4mm × 165.6mm
- Cable Length: 88.04mm
- Compatibility: Plug-and-play for Linux, Windows 7/8/10, and Android (Kernel 3.1 or higher)
- Display Driver Board Parameters:
- Chipset: RTD2550
- Resolution: 1920x1080
- Dimensions: 82mm × 60mm × 1.2mm
- Input: HDMI (TMDS digital signals)
- Output: Panel Interface: 30-pin FFC connector (0.5mm pitch)
- Headphone Jack: Horizontal socket
- Power Input: 5V USB or 12V DC (dual or single power input)
- Screen Voltage: 3.3V
- Standby Power Consumption: < 0.3W
- OSD Menu Options: Brightness, contrast, auto-correction, phase, clock, position adjustments, and reset
- OSD Languages: English, Chinese, etc.
- Control Buttons: POWER, ENTER, MENU, UP, DOWN
