ماژول رله 5 ولت یک کاناله
- +25 2 % 123٬300 تومان
- +50 4 % 121٬100 تومان
- +100 5 % 118٬800 تومان
- +300 7 % 116٬600 تومان
- +500 9 % 114٬400 تومان

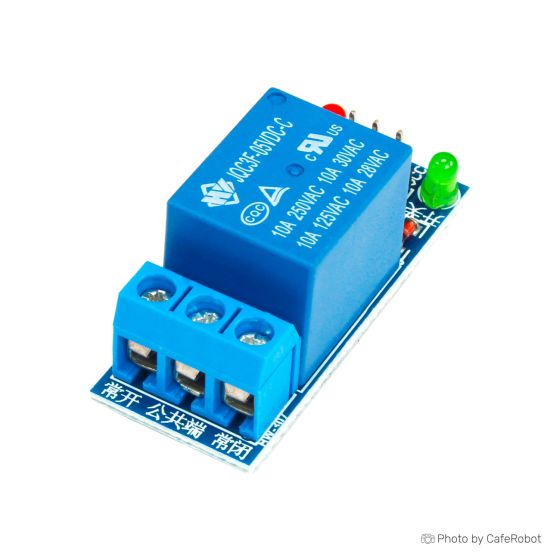

ماژول رله تک کاناله یک ماژول سوئیچینگ همهکاره است که برای کنترل مدارهای ولتاژ بالا و جریان بالا با استفاده از میکروکنترلر ولتاژ پایین یا دستگاههای کنترلی دیگر طراحی شده است. این ماژول با ولتاژ 5 ولت DC کار میکند.
این ماژول رله دارای تحریک سطح پایین (Active LOW) است، به این معنی که وقتی سیگنال ورودی به سطح پایین (معمولاً 0 ولت یا زمین) میرسد، فعال میشود. این ماژول با طیف گستردهای از میکروکنترلرها و دستگاههای کنترلی سازگار است، که آن را برای پروژههای مختلف الکترونیکی و برنامههای اتوماسیون مناسب میسازد. هر کانال این ماژول معمولاً توانایی تحمل بار تا 10 آمپر در 250VAC یا 30VDC را دارد و برای کنترل چراغها، فنها، موتورها، سلنوئیدها و وسایل الکتریکی مختلف مناسب است. این ماژول شامل یک بلوک ترمینال پیچی برای اتصال آسان به مدارهای خارجی، یک LED برای نمایش وضعیت فعالسازی رله و اپتوکوپلر برای ایزولاسیون بین ورودی و خروجی است. این ماژول معمولاً در اتوماسیون خانگی، رباتیک، سیستمهای امنیتی و دیگر برنامههایی که نیاز به کنترل از راه دور یا اتوماتیک دستگاههای الکتریکی دارند، استفاده میشود.
تغذیه ماژول باید 5 ولت باشد، اما ولتاژ اعمالی به پایه فرمان (IN) می تواند با ولتاژ 3.3 نیز کار کند.
مشخصات فنی ماژول رله 5 ولت یک کاناله
- نوع: ماژول رله
- تعداد کانالها: 1 کانال
- ولتاژ کاری: 5 ولت DC
- جریان کاری: 190 میلیآمپر
- جریان تحریک: 3 میلیآمپر ~ 5 میلیآمپر
- ولتاژ تحریک سطح پایین: 0 ولت ~ 1.5 ولت
- ظرفیت بار: 10 آمپر در 250VAC یا 30VDC
- بلوک ترمینال: بلوک ترمینال پیچی برای اتصال آسان به مدارهای خارجی
- ابعاد: 43x17x19.3 میلیمتر
- نشانگر LED: یک عدد وضعیت تغذیه ورودی و یک عدد برای وضعیت رله
پایه های ماژول رله 5 ولت یک کاناله
- ورودی ها
- VCC: منبع تغذیه مثبت (با منبع تغذیه ولتاژ رله)
- GND: اتصال منفی منبع تغذیه
- IN: سیگنال تحریک
- خروجیهای رله:
- NO: پایه Normally Open رله
- COM: پایه مشترک رله
- NC: پایه Normally Closed رله
هشدار:
هنگام کار با مدارهای ولتاژ بالا، احتیاط لازم را رعایت کرده و از جداسازی و حفاظت مناسب برای جلوگیری از خطرات برق استفاده کنید. قبل از اعمال برق به ماژول رله، سیمکشی و اتصالات را دوباره بررسی کنید.
| Platform | Arduino Mega, Arduino Uno, Arduino Nano, Raspberry Pi 3, Raspberry Pi 4 |
|---|---|
| Interface Type | Digital |
| Operating Voltage (V) | 5V |
| Operating Current (mA) | 190 |
| Dimensions (mm) | 43 x 17 x 19.3 mm |
| شیوه نصب | Screw holes |
| Control Type | Relay (Electromechanical) |
| Channel Count | 1 |
| Switching Capacity | 10A / 250VAC or 30VDC |
| Load Current (A) | 10A |
| Control Signal | Digital (3.3V/5V) |
| LED Count | 2 |
| Relay Type | Relay output |
| Trigger Level | Low Level Trigger (Active LOW) |
| نوع نمایشگر | None |
| Material | PCB |
| Input Type (AC/DC) | DC |
| Accessories | Screw terminal block |
